5.10.3 Заземление экранированных/
защищенных кабелей управления
Как правило, кабели управления должны иметь
экранирующую оплетку/защиту, при этом экран должен
быть с помощью кабельных зажимов на обоих концах
присоединен к металлическому шкафу блока.
Как правильно заземлять блок и как поступать в случае
сомнений, показано на Рисунок 5.109.
a. Правильное заземление
Для обеспечения наилучшего электрического
контакта кабели управления и кабели для
последовательной связи должны быть
закреплены с помощью кабельных зажимов на
обоих концах.
b. Неправильное заземление
Не используйте скрученные концы оплетки
кабеля (скрутки). Они увеличивают импеданс
экрана на высоких частотах.
c. Защита от разности потенциалов
относительно земли между
программируемым логическим контроллером
(ПЛК) и преобразователем частоты
Если потенциалы земли преобразователя
частоты и PLC различаются между собой, могут
возникнуть электрические помехи,
нарушающие работу всей системы. Эта
проблема решается установкой
выравнивающего кабеля рядом с кабелем
управления. Мин. поперечное сечение кабеля:
16 мм².
d. Для контуров заземления 50/60 Гц
Если используются очень длинные кабели
управления, могут возникать контуры
заземления 50/60 Гц. Эта неполадка может
быть устранена подключением одного конца
экрана к земле через конденсатор емкостью
100 нФ (обеспечив короткие выводы).
e. Кабели для последовательной связи
Токи низкочастотных помех между двумя
преобразователями частоты устраняют
подключением одного конца экрана к клемме
61. Эта клемма подключается к земле через
внутреннюю цепочку RC. Для снижения помех
между проводниками при дифференциальном
включении используются кабели с витыми
парами.
PE
FC
PE
130BA051.11
PE PE
FC
PE PE
FC
100nF
PE
FC
69
FC
PE PE
PE
68
61
68
69
FC
PE
a
b
c
d
e
PLC etc.
PLC etc.
PLC etc.
PLC etc.
Equalizing cable
Min. 16mm
2

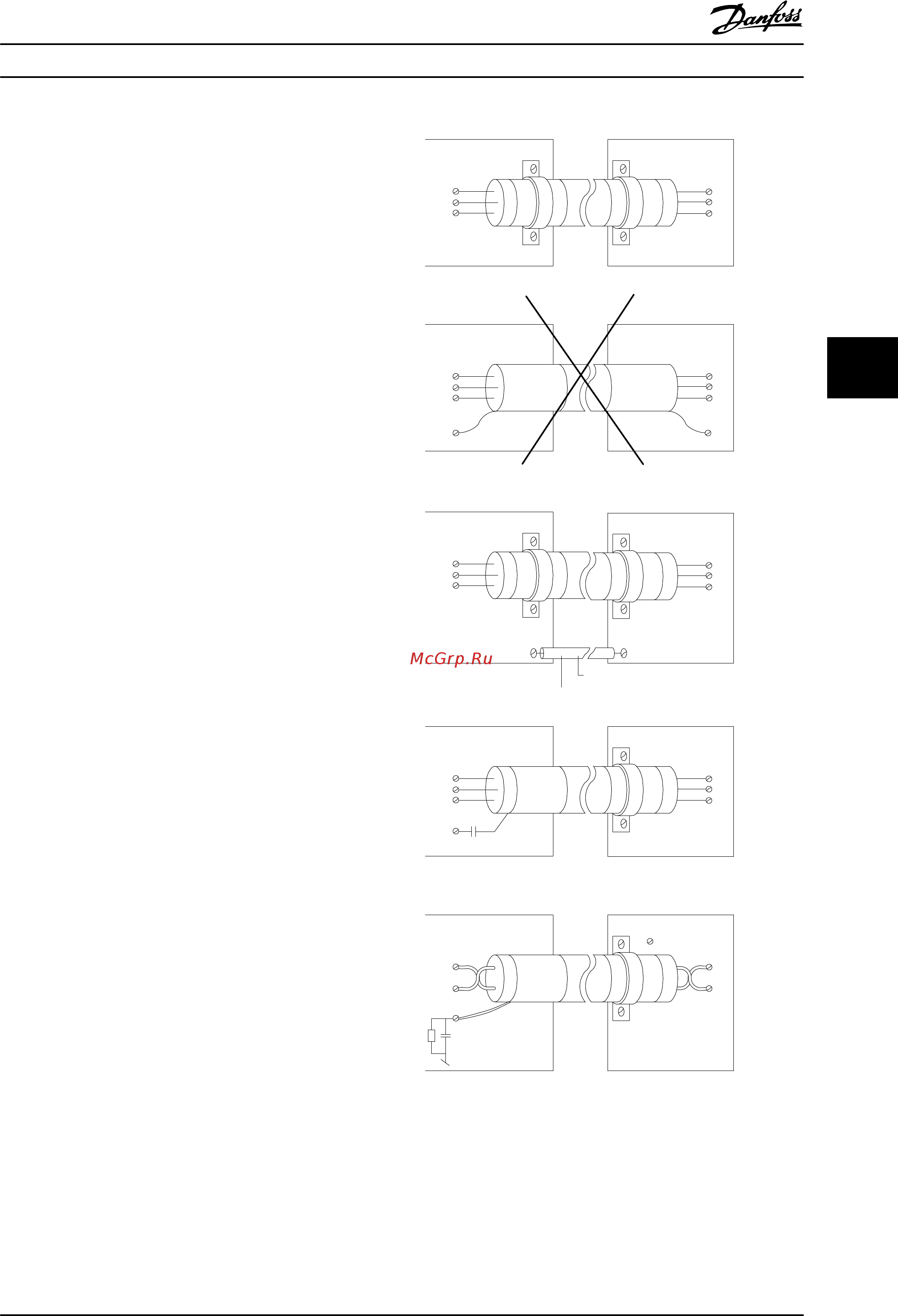

Рисунок 5.109 Заземление
Монтаж
Руководство по проектированию VLT
®
AQUA Drive FC 202
MG20Z150 - VLT
®
является зарегистрированным товарным знаком компании Danfoss 173
5 5
