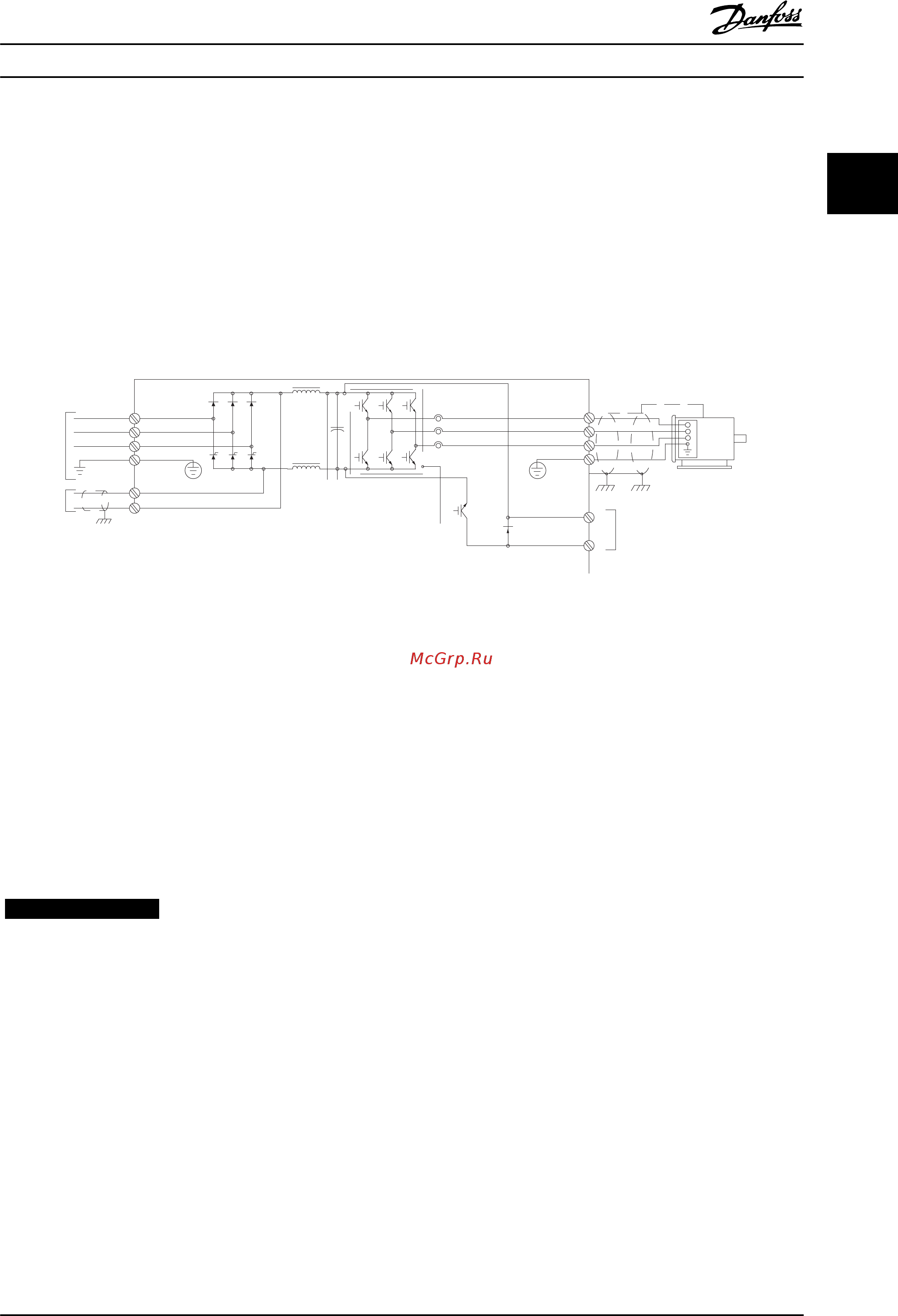

2.8 Структуры управления
2.8.1 Принцип управления
Преобразователь частоты выпрямляет сетевое переменное напряжение, преобразуя его в постоянное напряжение,
которое затем преобразуется в переменный ток питания с регулируемой амплитудой и частотой.
На двигатель подаются изменяющиеся напряжение/ток и частота, благодаря чему обеспечивается плавное
регулирование скорости вращения стандартных трехфазных двигателей переменного тока и синхронных двигателей с
постоянным магнитами.
130BC514.11
3 Phase
power
input
DC bus
Motor
Brake
resistor
88 (-)
89 (+)
95
PE
93 (L3)
92 (L2)
91 (L1)
(R-) 81
(R+) 82
(PE) 99
(U) 96
(V) 97
(W) 98
Рисунок 2.7 Пример управляющей частоты
Клеммы управления используются для подачи на преобразователь частоты сигналов обратной связи, сигналов
задания и других входных сигналов, передачи выходных сигналов состояния преобразователя частоты и статусов
отказа, подключения реле для управления вспомогательным оборудованием, последовательного интерфейса связи и
общего питания на 24 В. Программирование клемм управления (присвоение им различных функций) выполняется
путем выбора параметров, описанных в главном или быстром меню. Большая часть проводов цепи управления
предоставляется заказчиком (если они не заказаны на заводе). Для входов и выходов цепи управления
преобразователя частоты также предоставляется источник питания постоянного тока 24 В.
В Таблица 2.7 описываются функции клемм управления. Многие из этих клемм имеют несколько функций в
зависимости от заданных параметров. Некоторые дополнительные устройства имеют дополнительные клеммы.
Сведения о расположении клемм см. в Рисунок 2.9.
УВЕДОМЛЕНИЕ
В приведенном примере не показано дополнительное оборудование.
Введение
Руководство по проектированию VLT
®
AQUA Drive FC 202
MG20Z150 - VLT
®
является зарегистрированным товарным знаком компании Danfoss 21
