2.8.2 Разомкнутый контур структуры управления
130BB153.10
100%
0%
-100%
100%
P 3-13
Reference
site
Local
reference
scaled to
RPM or Hz
Auto mode
Hand mode
LCP Hand on,
o and auto
on keys
Linked to hand/auto
Local
Remote
Reference
Ramp
P 4-10
Motor speed
direction
To motor
control
Reference
handling
Remote
reference
P 4-13
Motor speed
high limit [RPM]
P 4-14
Motor speed
high limit [Hz]
P 4-11
Motor speed
low limit [RPM]
P 4-12
Motor speed
low limit [Hz]
P 3-4* Ramp 1
P 3-5* Ramp 2

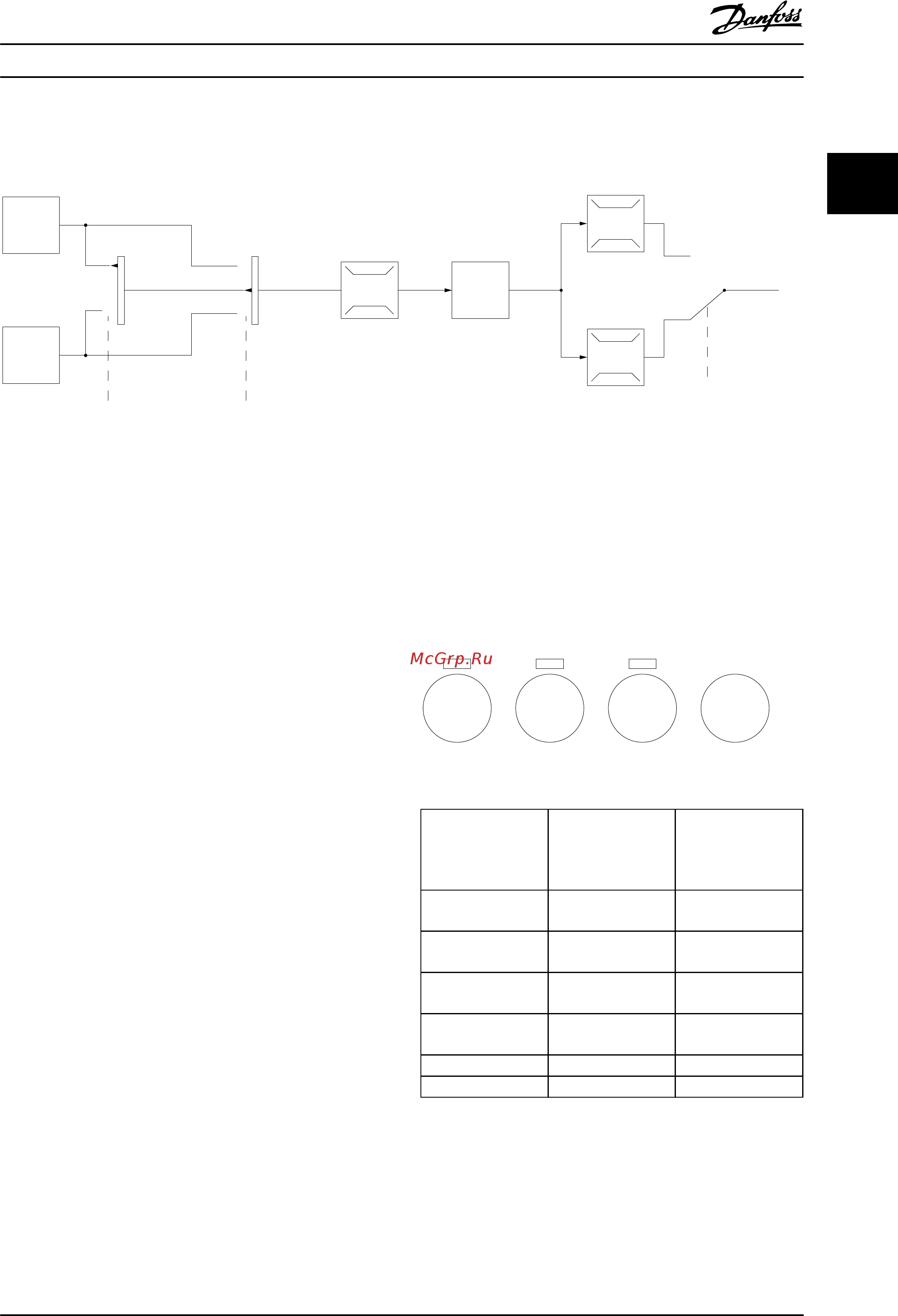

Рисунок 2.10 Структура разомкнутого контура
В конфигурации, показанной на Рисунок 2.10, для
параметра 1-00 Режим конфигурирования
устанавливается значение [0] Разомкнутый контур.
Результирующее задание от системы формирования
задания принимается и передается через схемы
ограничения изменения скорости и ограничения
скорости и только после этого используется для
управления двигателем.
Выходная частота цепи управления двигателем
ограничена максимально допустимой частотой.
2.8.3 Местное (Hand On) и
дистанционное (Auto On)
управление
Преобразователь частоты может управляться вручную с
панели местного управления (LCP) или дистанционно
через аналоговые/цифровые входы или по
последовательной шине.
Если разрешено в параметрах 0-40 Кнопка [Hand on] на
LCP, 0-41 Кнопка [Off] на МПУ, 0-42 Кнопка [Auto on] на
МПУ и 0-43 Кнопка [Reset] на LCP, преобразователь
частоты можно запускать и останавливать с помощью
кнопок [Hand On] (Ручной) и [Off] (Выкл.). Аварийная
сигнализация может сбрасываться с помощью кнопки
[Reset] (Сброс). После нажатия кнопки [Hand On] (Ручной
пуск) преобразователь частоты переходит в режим
ручного управления и отслеживает (по умолчанию)
местное задание, которое можно устанавливать,
пользуясь кнопками со стрелками [
▲
] и [
▼
].
После нажатия кнопки [Auto On] (Автоматический пуск)
преобразователь частоты переходит в автоматический
режим и отслеживает (по умолчанию) дистанционное
задание. В этом режиме можно управлять
преобразователем частоты с помощью цифровых
входов и по различным последовательным каналам
связи (RS-485, USB или по дополнительной
периферийной шине). Дополнительные сведения о
пуске, останове, изменении разгона и замедления,
настройках параметров и т. д. приведены в описании
групп параметров 5-1* Цифровые входы и 8-5*
Цифровое/Шина.
130BP046.10
Hand
on
O
Auto
on
Reset
Рисунок 2.11 Кнопки управления LCP
Кнопки LCP
Авто (Авто)
Hand (Ручной) Off
(Выкл.)
Место задания
3-13 Место
задания
Активное задание
Ручной (Ручной) Связанное Ручн/
Авто
Местное
Hand (Ручн.) ⇒ Off
(Выкл.)
Связанное Ручн/
Авто
Местное
Auto (Авто) Связанное Ручн/
Авто
Дистанционное
Auto (Авто) ⇒ Off
(Выкл.)
Связанное Ручн/
Авто
Дистанционное
Все кнопки Местное Местное
Все кнопки Дистанционное Дистанционное
Таблица 2.8 Условия для использования локального или
удаленного задания
