91 (L1)
92 (L2)
93 (L3)
PE
88 (-)
89 (+)
50 (+10 V OUT)
53 (A IN)
54 (A IN)
55 (COM A IN)
0/4-20 mA
12 (+24V OUT)
13 (+24V OUT)
18 (D IN)
20 (COM D IN)
15mA 200mA
(U) 96
(V) 97
(W) 98
(PE) 99
(COM A OUT) 39
(A OUT) 42
0/4-20 mA
03
0-10Vdc
+10Vdc
0-10Vdc
0/4-20 mA
240Vac, 2A
24Vdc
02
01
05
04
06
240Vac, 2A
24V (NPN)
0V (PNP)
0V (PNP)
24V (NPN)
19 (D IN)
24V (NPN)
0V (PNP)
27
24V
0V
(D IN/OUT)
0V (PNP)
24V (NPN)
(D IN/OUT)
0V
24V
29
24V (NPN)
0V (PNP)
0V (PNP)
24V (NPN)
33 (D IN)
32 (D IN)
1 2
ON
S201
ON
21
S202
ON=0-20mA
OFF=0-10V
95
400Vac, 2A
P 5-00
(R+) 82
(R-) 81
37 (D IN)
+ - + -
130BA544.12
(P RS-485) 68
(N RS-485) 69
(COM RS-485) 61
0V
5V
S801
RS-485
RS-485
21
ON
S801
3 Phase
power
input
DC bus
Switch Mode
Power Supply
Motor
Analog Output
Interface
relay1
relay2
ON=Terminated
OFF=Open
Brake
resistor
(NPN) = Sink
(PNP) = Source

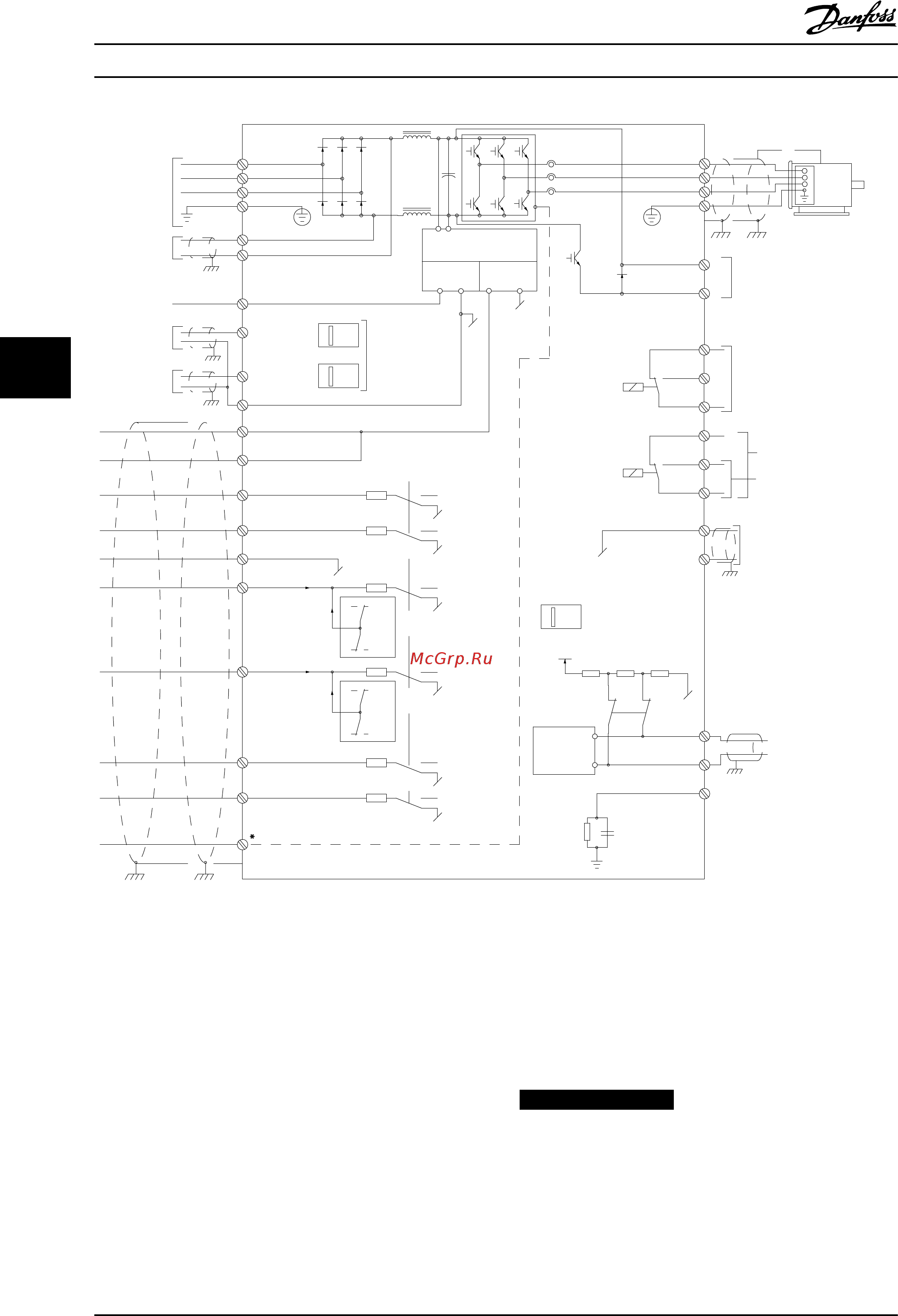

Рисунок 5.53 Схема межкомпонентных подключений для типоразмеров E и F (6-импульсные)
*Вход сигнала безопасного останова доступен только
при наличии функции безопасного останова
Иногда, в зависимости от монтажа, при большой длине
кабелей управления и кабелей аналоговых сигналов, в
замкнутых контурах заземления могут протекать токи с
частотой 50/60 Гц, обусловленные помехами от кабелей
сети электропитания.
В таком случае следует разорвать экран кабеля или
установить между экраном и шасси конденсатор
емкостью 100 нФ.
Цифровые и аналоговые входы и выходы следует
подключать к общим входам (клеммы 20, 55, 39)
отдельными проводами, чтобы исключить взаимное
влияние токов заземления сигналов обеих групп.
Например, переключение цифрового входа создает
помехи для сигнала аналогового входа.
УВЕДОМЛЕНИЕ
Кабели управления должны быть экранированными.
Чтобы присоединить экран к развязывающей панели
преобразователя частоты для кабелей управления,
используйте зажим из пакета с комплектом
принадлежностей.
Монтаж
Руководство по проектированию VLT
®
AQUA Drive FC 202
122 MG20Z150 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
55
