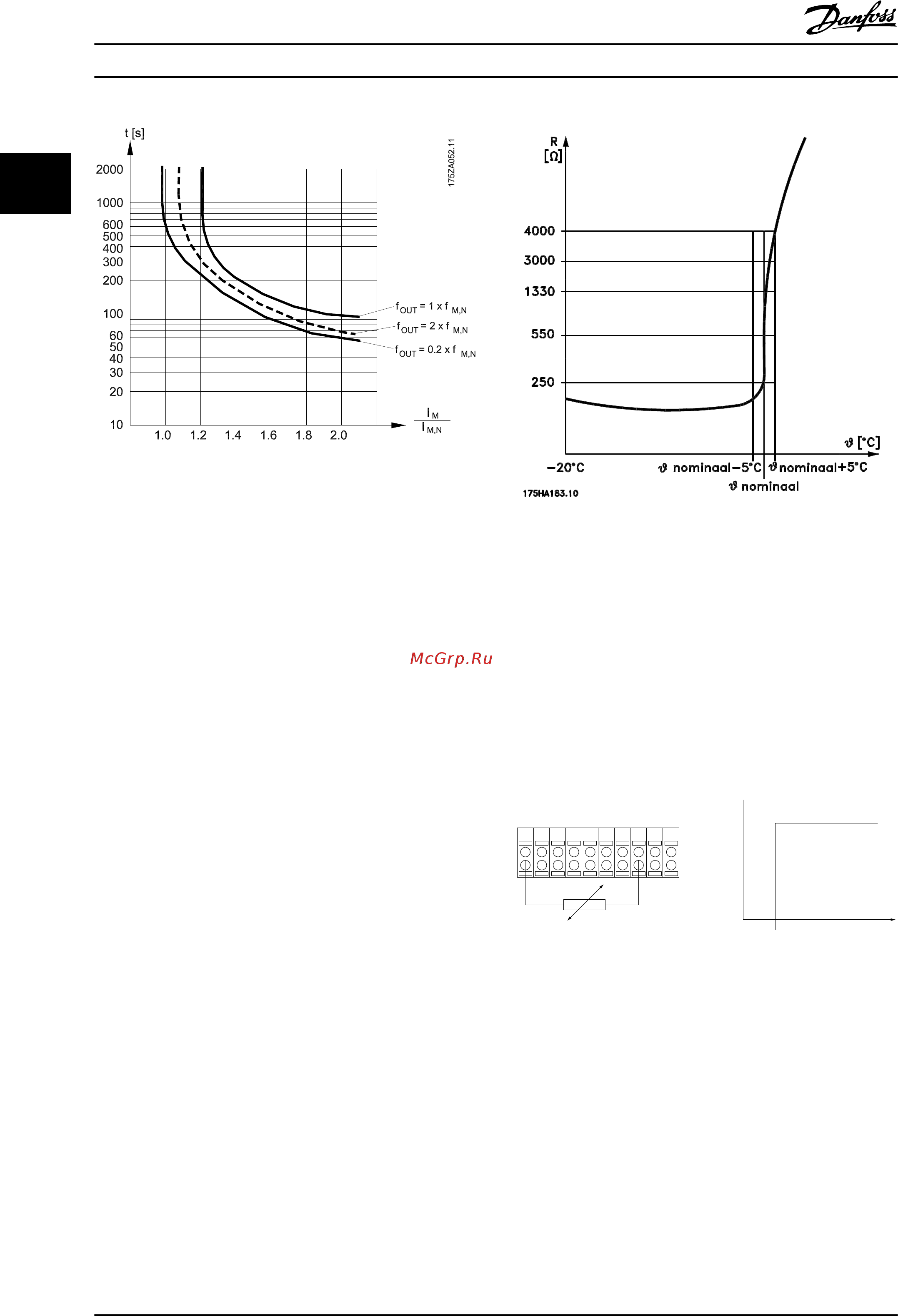

Рисунок 2.26 Тепловая защита двигателя
На Рисунок 2.26 на оси X показано соотношение между
I
двиг.
и номинальным значением I
двиг.
По оси Y показано
время в секундах перед срабатыванием ЭТР,
отключающим преобразователь частоты. На кривых
показана характеристическая номинальная скорость:
вдвое больше номинальной скорости и 0,2 от
номинальной скорости.
Понятно, что при более низкой скорости функция ЭТР
срабатывает при более низкой температуре в связи с
меньшим охлаждением двигателя. Таким образом
двигатель защищен от перегрева даже на малой
скорости. Функция ЭТР вычисляет температуру
двигателя на основе фактического тока и скорости.
Вычисленная температура отображается как
считываемый параметр в 16-18 Тепловая нагрузка
двигателя в преобразователе частоты.
Отключение происходит при сопротивлении термистора
более 3 кОм.
Установите термистор (датчик РТС) в двигатель для
защиты его обмоток.
Защита двигателя может быть реализована с помощью
различных устройств: датчика PTC в обмотках двигателя,
механического термовыключателя (типа Klixon),
электронного теплового реле (ЭТР).
Рисунок 2.27 Отключение
Использование цифрового входа и напряжения 24 В в
качестве источника питания:
Пример: преобразователь частоты отключается, когда
температура двигателя становится слишком высокой.
Настройка параметров:
Установите для 1-90 Тепловая защита двигателя
значение [2] Thermistor trip (Отключение по
термистору)
Установите для 1-93 Источник термистора значение [6]
Цифровой вход 33
PTC / Thermistor
OFF
ON
+24V
12 13 18 3732
A
2719 29 33
B
20
GND
R<6.6 k Ω >10.8 k Ω
130BA151.11
Рисунок 2.28 Цифровой вход и источник питания 24 В
Использование цифрового входа и 10 В в качестве
источника питания:
Пример: преобразователь частоты отключается, когда
температура двигателя становится слишком высокой.
Настройка параметров:
Установите для 1-90 Тепловая защита двигателя
значение [2] Thermistor trip (Отключение по
термистору)
Установите для 1-93 Источник термистора значение [6]
Цифровой вход 33
Введение
Руководство по проектированию VLT
®
AQUA Drive FC 202
42 MG20Z150 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
22
