5.1.1 Механический монтаж
1. Просверлите отверстия в соответствии с
указанными размерами.
2. Подберите винты, подходящие для монтажной
поверхности. Подтяните все четыре винта.
Преобразователи частоты могут быть установлены без
зазора вплотную друг к другу. Задняя стена должна
быть прочной.
Корпус Воздушный зазор [мм]
D1h/D2h/D3h/D4h/D5h/D6h/D7
h/D8h
225
E1/E2 225
F1/F2/F3/F4 225
F8/F9/F10/F11/F12/F13 225
Таблица 5.4 Требуется воздушный зазор вверху и внизу
Преобразователь частоты
УВЕДОМЛЕНИЕ
Если используется комплект для перенаправления
воздуха от радиатора из задней части
преобразователя частоты, требуемый зазор сверху
составляет 100 мм.

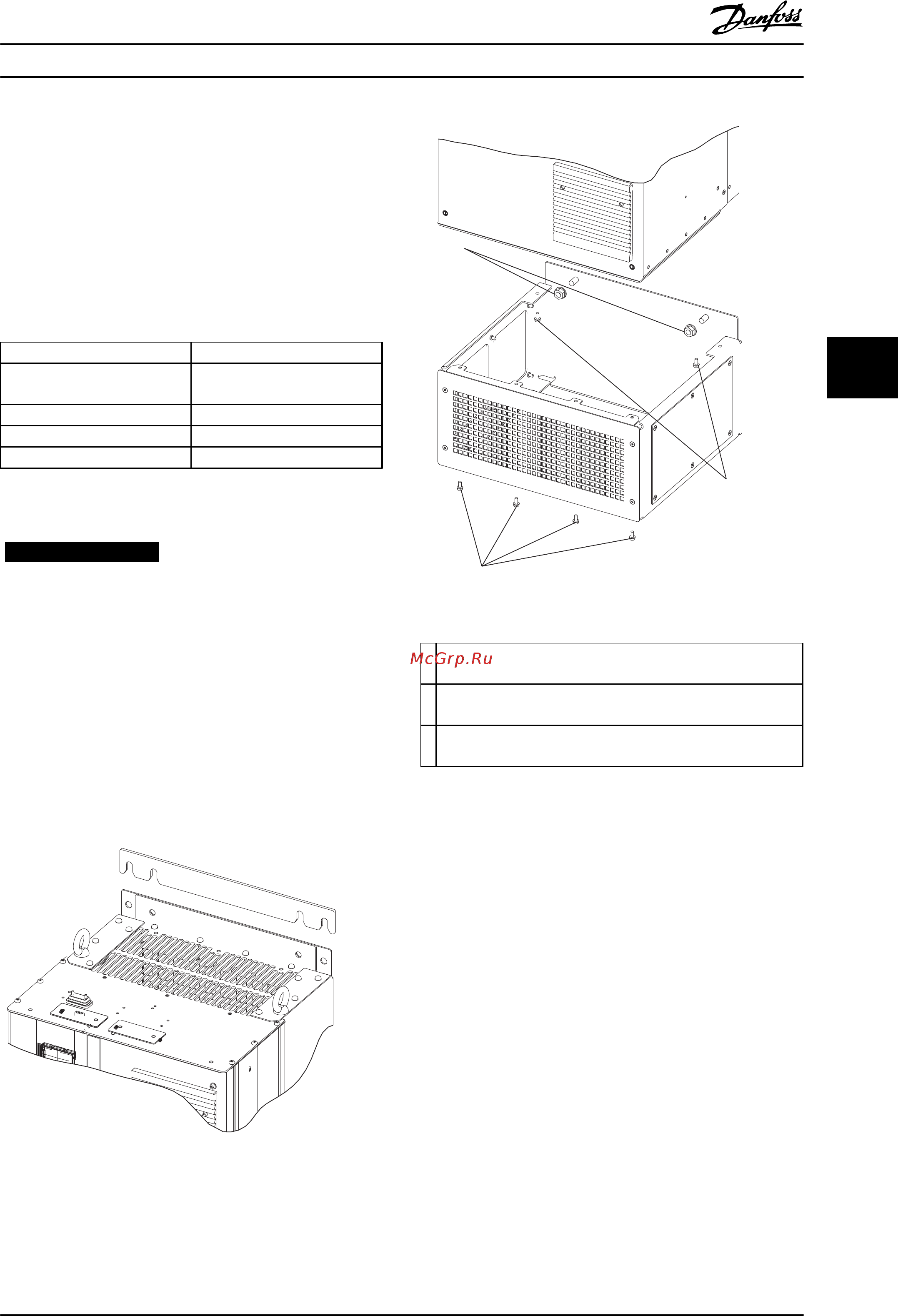

5.1.2 Установка подставки для корпусов
типоразмера D
В комплект преобразователей частоты D7h и D8h
входят подставка и распорка. Перед креплением
корпуса на стену установите подставку за монтажной
стенкой, как показано на Рисунок 5.1.
130BC574.10
Рисунок 5.1 Распорка для настенного монтажа
1
2
3
130BC573.10
Рисунок 5.2 Установка крепежа подставки
1 Прикрепите подставку к тыльному каналу, используя 2
гайки M10
2 Закрутите 2 винта M5 через задние выступы подставки в
монтажный кронштейн для привода на подставке
3 Закрутите 4 винта M5 через передний выступ подставки в
монтажные отверстия передней панели уплотнений.
Таблица 5.5 Пояснения к Рисунок 5.2
5.1.3 Установка на подставку для
приводов типоразмера F
В подставках преобразователей типоразмера F
используется восемь болтов вместо четырех.
Монтаж
Руководство по проектированию VLT
®
AQUA Drive FC 202
MG20Z150 - VLT
®
является зарегистрированным товарным знаком компании Danfoss 103
5 5
