130BA287.10
555039 42 53 54
Speed RPM
P 6-15
1 kW
+10V/30mA
Ref. voltage
P 6-11 10V

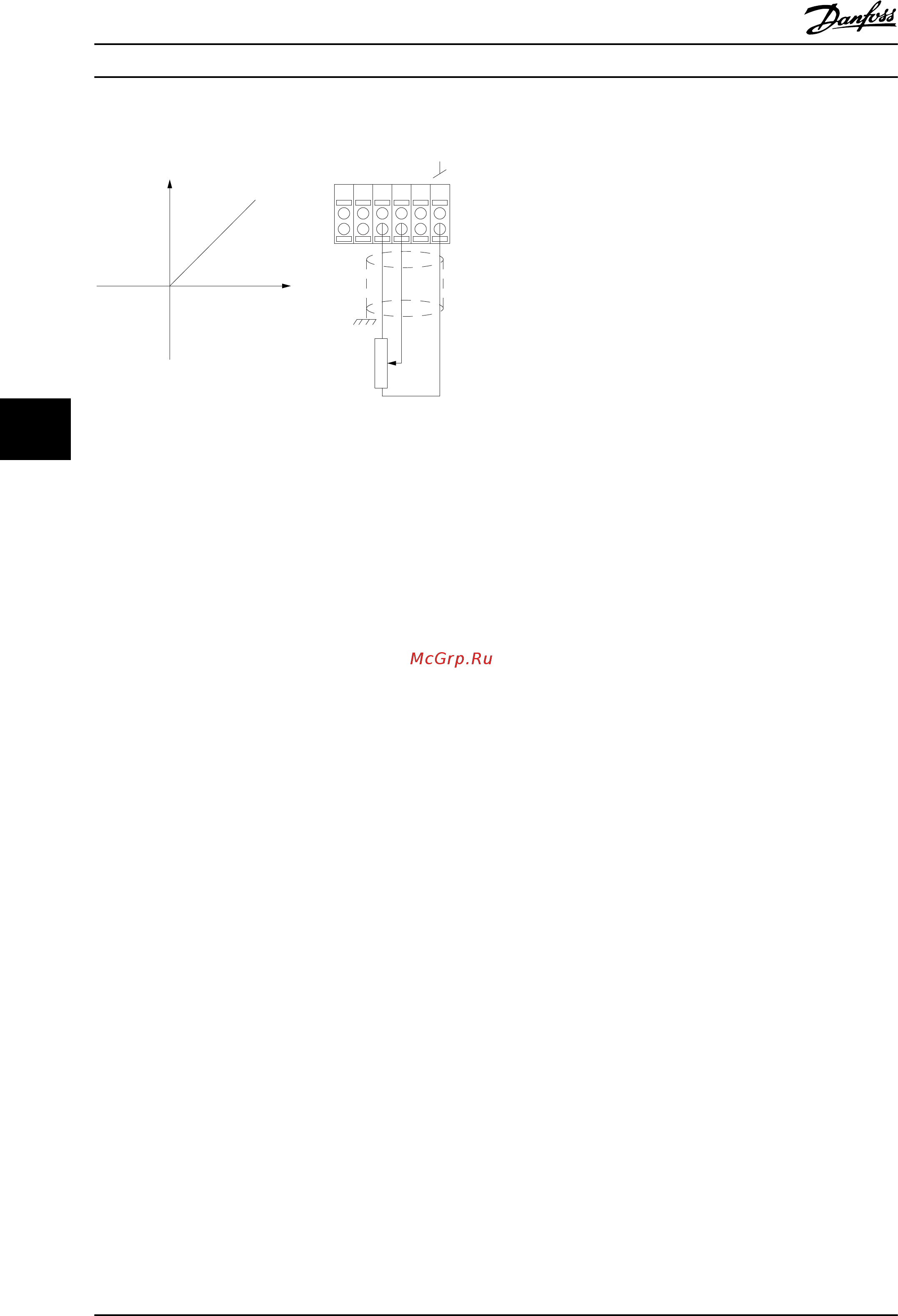

Рисунок 6.3 Задание от потенциометра
6.1.4 Автоматическая адаптация
двигателя (ААД)
Автоматическая адаптация двигателя (ААД)
представляет собой алгоритм для измерения
электрических параметров двигателя, когда двигатель
неподвижен.
Функция ААД используется при вводе системы в
эксплуатацию и проведении оптимизации настройки
преобразователя частоты для применяемого двигателя.
Эта функция используется, в частности, в тех случаях,
когда заводские настройки не применены для
подключаемого двигателя.
Параметр 1-29 1-29 Авто адаптация двигателя (AАД)
позволяет выбирать полную ААД с определением всех
электрических параметров двигателя или сокращенную
ААД с определением только сопротивления статора Rs.
Продолжительность полной автоматической адаптации
электродвигателя варьируется от нескольких секунд для
небольших электродвигателей до более 15 минут для
крупных электродвигателей.
Ограничения и предварительные условия:
•
Чтобы обеспечить оптимальное определение
параметров двигателя с помощью ААД,
необходимо правильно ввести данные с
паспортной таблички двигателя в параметры с
1-20 Мощность двигателя [кВт] до
1-28 Проверка вращения двигателя.
•
Для обеспечения наилучшей настройки
преобразователя частоты выполняйте
процедуры ААД на холодном двигателе.
Повторное выполнение ААД может вызывать
нагрев двигателя, что приводит к увеличению
сопротивления статора Rs. Обычно это не
существенно.
Ограничения и предварительные условия:
•
ААД может выполняться только в том случае,
если номинальный ток двигателя составляет не
менее 35 % номинального выходного тока
преобразователя частоты. ААД может
проводиться в пределах завышения величины
электродвигателя на один типоразмер.
•
Возможно проведение сокращенной ААД при
установленном синусоидальном фильтре.
Полную ААД при установленном
синусоидальном фильтре проводить нельзя.
Если требуется полная настройка, удалите
синусоидальный фильтр перед проведением
полной ААД. После завершения ААД снова
установите синусоидальный фильтр.
•
Если электродвигатели включаются
параллельно, проводите только сокращенную
автоматическую адаптацию.
•
Не проводите полную ААД при использовании
синхронных двигателей. Если применяются
синхронные двигатели, проводите
сокращенную ААД и вручную устанавливайте
расширенные данные двигателя. Для
двигателей с постоянными магнитами функция
ААД не применяется.
•
Во время выполнения ААД преобразователь
частоты не создает крутящий момент
двигателя. Во время ААД не допускается, чтобы
ведомый механизм вызывал вращение вала
двигателя, что происходит, например, при
авторотации в системах вентиляции. Это
мешает выполнению ААД.
•
Обнаружение обрыва фазы двигателя (№№ 30–
32) и обнаружение срыва не активны, если для
параметра 1-10 Конструкция двигателя [1]
Неявнополюс. с пост. магн.).
6.1.5 Интеллектуальное логическое
управление
Программируемый логический контроллер (ПЛК)
представляет собой заданную пользователем
последовательность действий (см. параметр
13-52 Действие контроллера SL), которая выполняется
ПЛК, когда соответствующее заданное пользователем
событие (см. параметр 13-51 Событие контроллера SL)
оценивается ПЛК как TRUE (Истина).
События и действия имеют свои номера и связываются
в пары, называемые состояниями. Это означает, что
когда событие [1] наступает (приобретает значение
TRUE), выполняется действие [1]. После этого
анализируются условия события [2], и, если оно
оценивается как TRUE, выполняется действие [2] и т. д.
События и действия размещаются в параметрах типа
массива.
Примеры применения
Руководство по проектированию VLT
®
AQUA Drive FC 202
176 MG20Z150 - VLT
®
