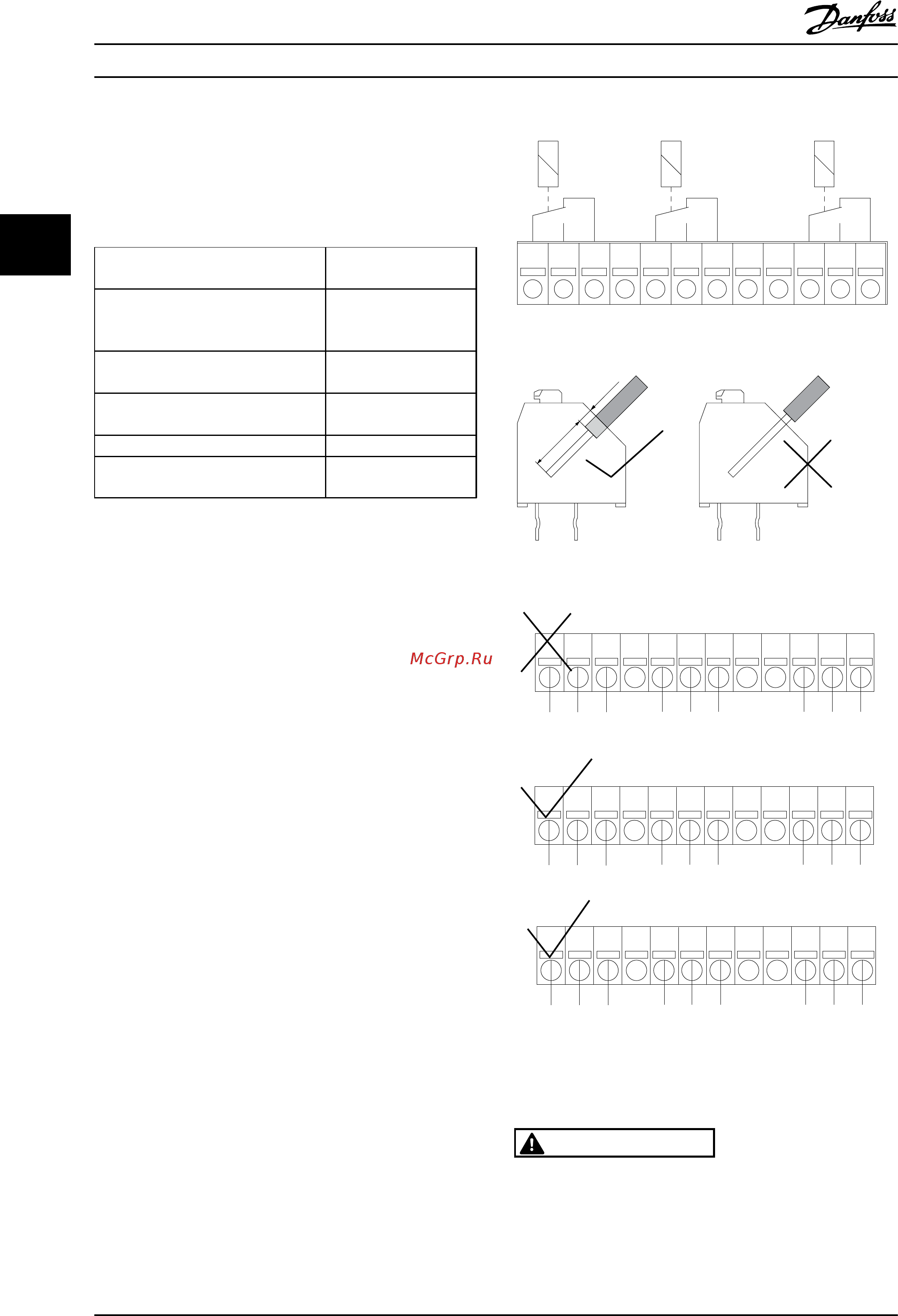

3.6.6 Дополнительное реле MCB 105
Дополнительный модуль MCB 105 содержит 3 группы
однополюсных контактов на два направления и должен
вставляться в гнездо B для дополнительных устройств.
Макс. нагрузка на клемму (AC-1)
1)
(резистивная нагрузка)
240 В перем. тока, 2 А
Макс. нагрузка на клемму (AC-15)
1)
(индуктивная нагрузка при cos φ =
0,4)
240 В перем. тока, 0,2 A
Макс. нагрузка на клемму (DC-1)
1)
(резистивная нагрузка)
24 В пост. тока, 1 А
Макс. нагрузка на клемму (DC-13)
1)
(индуктивная нагрузка)
24 В пост. тока, 0,1 А
Мин. нагрузка на клеммах (пост. ток) 5 В пост. тока, 10 мА
Макс. частота коммутации при
номинальной нагрузке/мин. нагрузке
6 мин
-1
/20 с
-1
Таблица 3.22 Электрические характеристики
1)
IEC 947, части 4 и 5
Дополнительный комплект реле, заказываемый
отдельно, включает:
•
Модуль реле MCB 105
•
Расширенную рамку для крепления панели
местного управления и клеммную крышку
увеличенных размеров
•
Ярлык для доступа под крышку к
переключателям S201, S202 и S801
•
Кабельные хомуты для крепления кабелей к
модулю реле
Добавление MCB 105:
•
См. указания по монтажу в начале раздела
Дополнительные устройства и
принадлежности
•
Необходимо отсоединить питание от разъемов
токоведущих частей на клеммах реле.
•
Не подключайте токоведущие кабели рядом с
проводкой управления (PELV).
•
Выберите функции реле в параметрах 5-40 Реле
функций [6-8], 5-41 Задержка включения, реле
[6-8] и 5-42 Задержка выключения, реле [6-8].
(Индекс [6] – реле 7, индекс [7] – реле 8 и индекс [8] –
реле 9)
Relay 7
NC NCNC
Relay 9Relay 8
1 2 3 12
130BA162.10
754 6 8 9 10 11
Рисунок 3.8 Присоединение проводов к клеммам
130BA177.10
8-9mm
2mm
Рисунок 3.9 Присоединение проводов к клеммам
1 1 1
1 102 3 4 5 6 7 8 9 1211
2 2 3
1 1 1
1 102 3 4 5 6 7 8 9 1211
3 3 3
1 1 1
1 102 3 4 5 6 7 8 9 1211
2 2
2
130BA176.11
Рисунок 3.10 1) НЗ
2) Токоведущая часть
3) PELV
ВНИМАНИЕ!
Не объединяйте низковольтные детали и системы
PELV При одном отказе вся система может стать
опасной — прикосновение к ней может привести к
летальному исходу или серьезной травме.
Выбор
Руководство по проектированию VLT
®
AQUA Drive FC 202
66 MG20Z150 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
