В каждый момент времени оценивается только одно
событие. Если событие оценено как FALSE, в течение
текущего интервала контроля ничего не происходит (в
ПЛК), и другие события не оцениваются, поэтому когда
ПЛК запущен, он оценивает событие [1] (и только
событие [1]) в каждый из интервалов сканирования.
Только если событие [1] оценивается как TRUE,
контроллер SLC выполняет действие [1] и запускает
оценку события [2].
Можно запрограммировать от 0 до 20 событий и
действий. Когда произошло последнее событие/
действие, последовательность начинается снова с

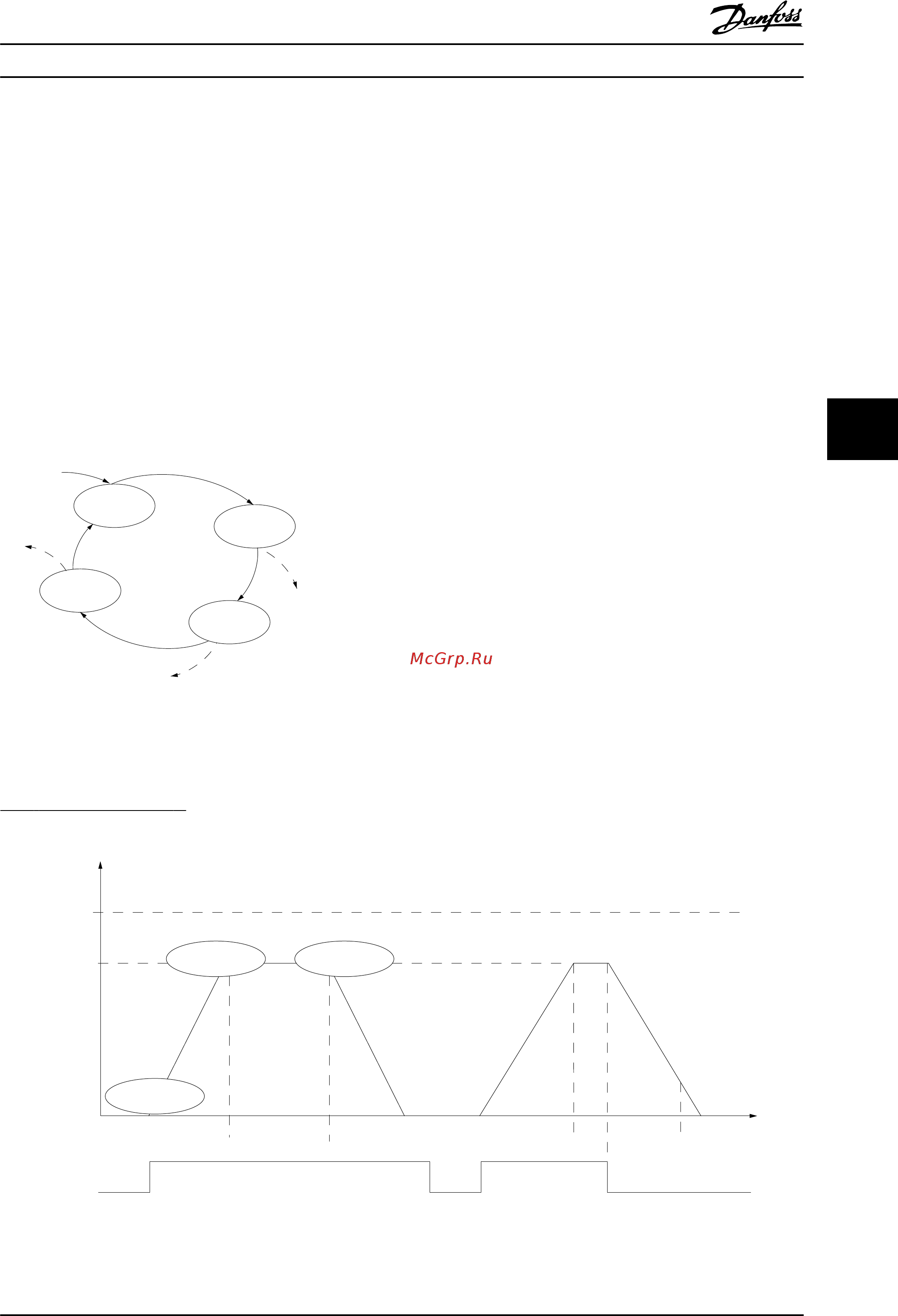

события [1]/действия [1]. На рисунке показан пример с
тремя событиями/действиями.
130BA062.13
State 1
Event 1/
Action 1
State 2
Event 2/
Action 2
Start
event P13-01
State 3
Event 3/
Action 3
State 4
Event 4/
Action 4
Stop
event P13-02
Stop
event P13-02
Stop
event P13-02
Рисунок 6.4 События и действия
6.1.6 Программирование
интеллектуального логического
контроллера
В приложениях, в которых программируемый
логический контроллер (ПЛК) формирует простую
последовательность, контроллер SLC может получать
элементарные задания от главного управляющего
устройства.
ПЛК действует, исходя из событий, которые были
отправлены преобразователю частоты или
сгенерированы им. После этого преобразователь
частоты выполняет предварительно
запрограммированное действие.
6.1.7 Пример применения контроллера SLC
Одна последовательность 1:
пуск — разгон — работа на заданной скорости в течение 2 с — торможение и удерживание вала до останова.
2 sec
Max. ref.
P 3-03
2 sec
Preset ref.(0)
P 3-10(0)
State 1
State 3State 2
Preset ref.(1)
P 3-10(1)
Term 18
P 5-10(start)
130BA157.11
Рисунок 6.5 Время разгона/время торможения
Примеры применения
Руководство по проектированию VLT
®
AQUA Drive FC 202
MG20Z150 - VLT
®
является зарегистрированным товарным знаком компании Danfoss 177
6 6
