2.7.7 Пускатель типа «звезда/
треугольник» или плавный
пускатель не требуется
Для пуска мощных двигателей во многих странах
используются устройства ограничения пускового тока. В
более традиционных системах используется пускатель с
переключением обмоток двигателя со звезды на
треугольник или устройство плавного пуска. При
использовании преобразователя частоты такие
пускатели не требуются.
Как показано на Рисунок 2.6, преобразователь частоты
не потребляет ток, превышающий номинальный.
Full load
% Full load current
& speed
500
100
0
0 12,5 25 37,5 50Hz
200
300
400
600
700
800
4
3
2
1
175HA227.10

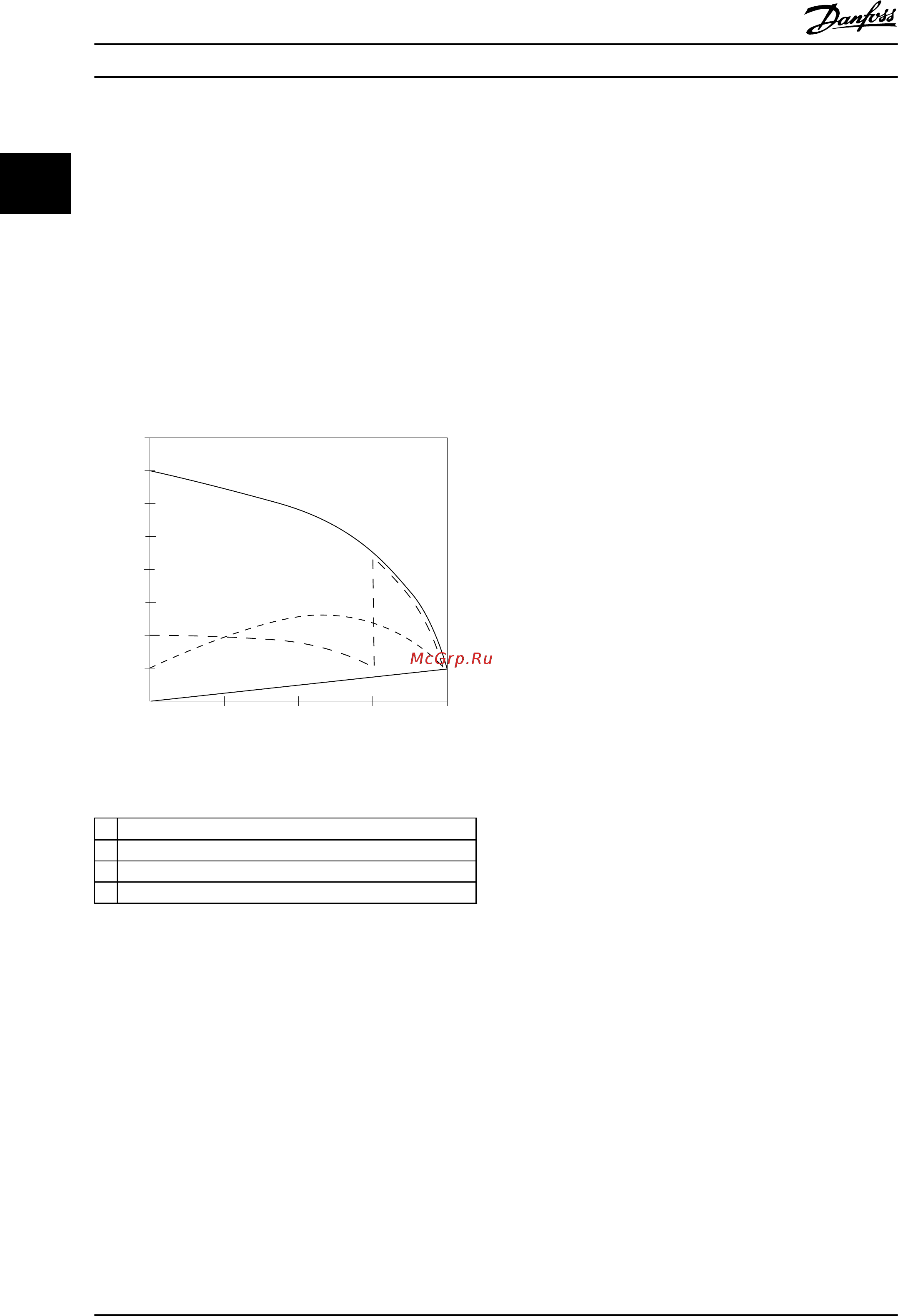

Рисунок 2.6 Потребление тока преобразователем частоты
1
VLT
®
AQUA Drive FC 202
2 Пускатель типа «звезда/треугольник»
3 Устройство плавного пуска
4 Пуск непосредственно от сети
Таблица 2.6 Пояснения к Рисунок 2.6
Введение
Руководство по проектированию VLT
®
AQUA Drive FC 202
20 MG20Z150 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
22
