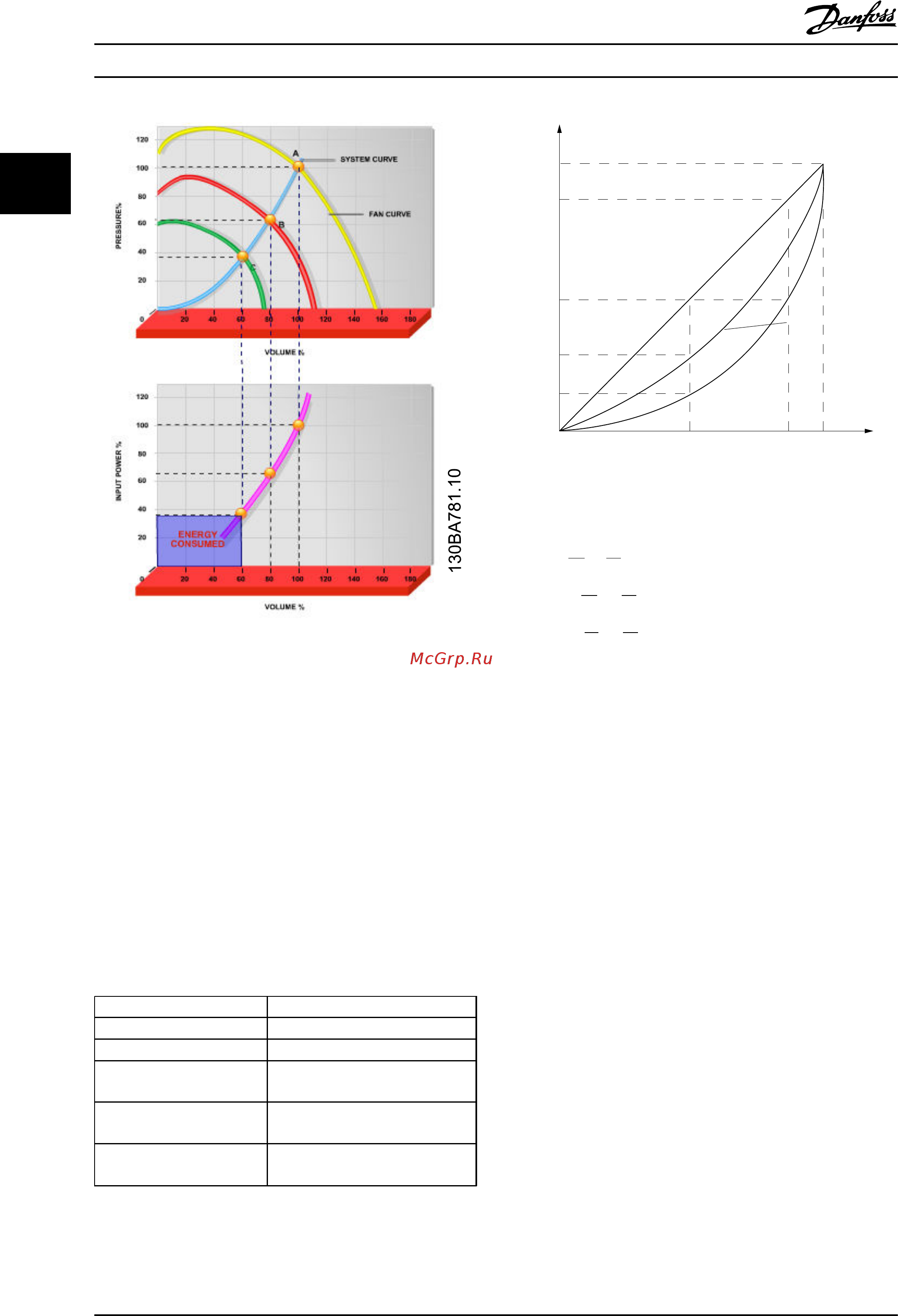

Рисунок 2.2 Энергосбережение
2.7.3 Пример энергосбережения
Как следует из Рисунок 2.3, расход регулируется путем
изменения числа оборотов. При уменьшении скорости
только на 20 % относительно номинальной скорости
расход уменьшается также на 20 %. Это происходит
потому, что расход прямо пропорционален числу
оборотов. В то же время, потребление электроэнергии
снижается на 50 %.
Если рассматриваемая система предназначена для
обеспечения 100-процентного расхода лишь в течение
нескольких дней в году, а в остальное время расход
составляет менее 80 %, количество сэкономленной
электроэнергии даже превышает 50 %.
Q = расход P = мощность
Q
1
= номинальный расход P
1
= номинальная мощность
Q
2
= пониженный расход P
2
= пониженная мощность
H = давление n = регулируемая скорость
вращения
H
1
= номинальное
давление
n
1
= номинальная скорость
вращения
H
2
= пониженное давление n
2
= пониженная скорость
вращения
Таблица 2.4 Законы пропорционального управления
n
100%
50%
25%
12,5%
50% 100%
80%
80%
175HA208.10
Power ~n
3
Pressure ~n
2
Flow ~n
Рисунок 2.3 Зависимость расхода, давления и
энергопотребления от числа оборотов
Расход
:
Q
1
Q
2
=
n
1
n
2
Давление
:
H
1
H
2
=
(
n
1
n
2
)
2
Мощность
:
P
1
P
2
=
(
n
1
n
2
)
3
2.7.4 Пример расхода, изменяющегося в
течение 1 года
Рисунок 2.4 рассчитан на основании характеристик
насоса, полученных из листа его технических данных.
Полученные результаты показывают, что при данном
распределении расхода экономия за год превышает 50
%. Срок окупаемости зависит от стоимости одного
киловатт-часа и стоимости преобразователя частоты. В
этом примере срок окупаемости составляет менее года,
если сравнивать с вариантом, использующим клапаны и
постоянную скорость.
Энергосбережение
P
shaft
= выходная мощность на валу
