7.2 Краткое описание FC-протокола
FC-протокол, также называемый FC-шиной или
стандартной шиной, является стандартным протоколом
Danfoss для периферийной шины. Он определяет
способ доступа к данным по принципу главный-
подчиненный для связи по шине последовательной
связи.
К шине можно подключить одно главное и до 126
подчиненных устройств. Главное устройство выбирает
подчиненные устройства по символу адреса в
телеграмме. Подчиненное устройство не может
передавать сообщение по собственной инициативе: для
этого требуется запрос; также невозможен обмен
сообщениями между подчиненными устройствами.
Связь осуществляется в полудуплексном режиме.
Функция главного устройства не может быть передана
другому узлу (система с одним главным устройством).
Физическим уровнем является RS-485, т. е. используется
порт RS-485, встроенный в преобразователь частоты.
FC-протокол поддерживает разные форматы телеграмм:
•
Укороченный формат из 8 байтов для данных
процесса.
•
Удлиненный формат из 16 байтов, который
также включает канал параметров.
•
Формат, используемый для текстов.
7.2.1
ПЧ с Modbus RTU
FC-протокол обеспечивает доступ к командному слову и
заданию по шине преобразователя частоты.
Командное слово позволяет главному устройству
Modbus управлять несколькими важными функциями
преобразователя частоты:
•
Пуск
•
Останов преобразователя частоты различными
способами:
-
Останов выбегом
-
Быстрый останов
-
Останов торможением постоянным
током
-
Нормальный останов (изменением
скорости)
•
Возврат в исходное состояние (сброс) после
аварийного отключения
•
Работа с различными предустановленными
скоростями
•
Работа в обратном направлении
•
Изменение активного набора параметров
•
Управление двумя реле, встроенными в
преобразователь частоты
Для регулирования скорости обычно используется
задание по шине. Также возможен доступ к параметрам,
чтение их значений и, где предусмотрено, запись
значений в параметры. Это допускает диапазон
вариантов управления, включая управление уставкой
преобразователя частоты, когда используется его
внутренний ПИД-регулятор.
7.3 Конфигурация сети
7.3.1 Настройка преобразователя
частоты
Чтобы ввести в действие FC-протокол для
преобразователя частоты, установите следующие
параметры.
Номер параметра Настройка
8-30 Протокол
FC
8-31 Адрес
1 - 126
8-32 Скорость передачи
данных
2400 - 115200
8-33 Биты контроля
четности / стоповые биты
Контроль по четности, 1
стоповый бит (по умолчанию)
Таблица 7.3 Параметры FC-протокола
7.4
Структура кадра сообщения по FC-
протоколу
7.4.1 Состав символа (байта)
Каждый передаваемый символ начинается со
стартового бита. Затем передаются восемь бит данных,
что соответствует одному байту. Каждый символ
защищается с помощью бита четности. Этот бит
устанавливается равным «1» после подтверждения
четности. Четность достигается, когда суммарное число
двоичных единиц в 8 битах данных и бит четности
являются четными. Символ завершается стоповым
битом, так что общее число битов равно 11.

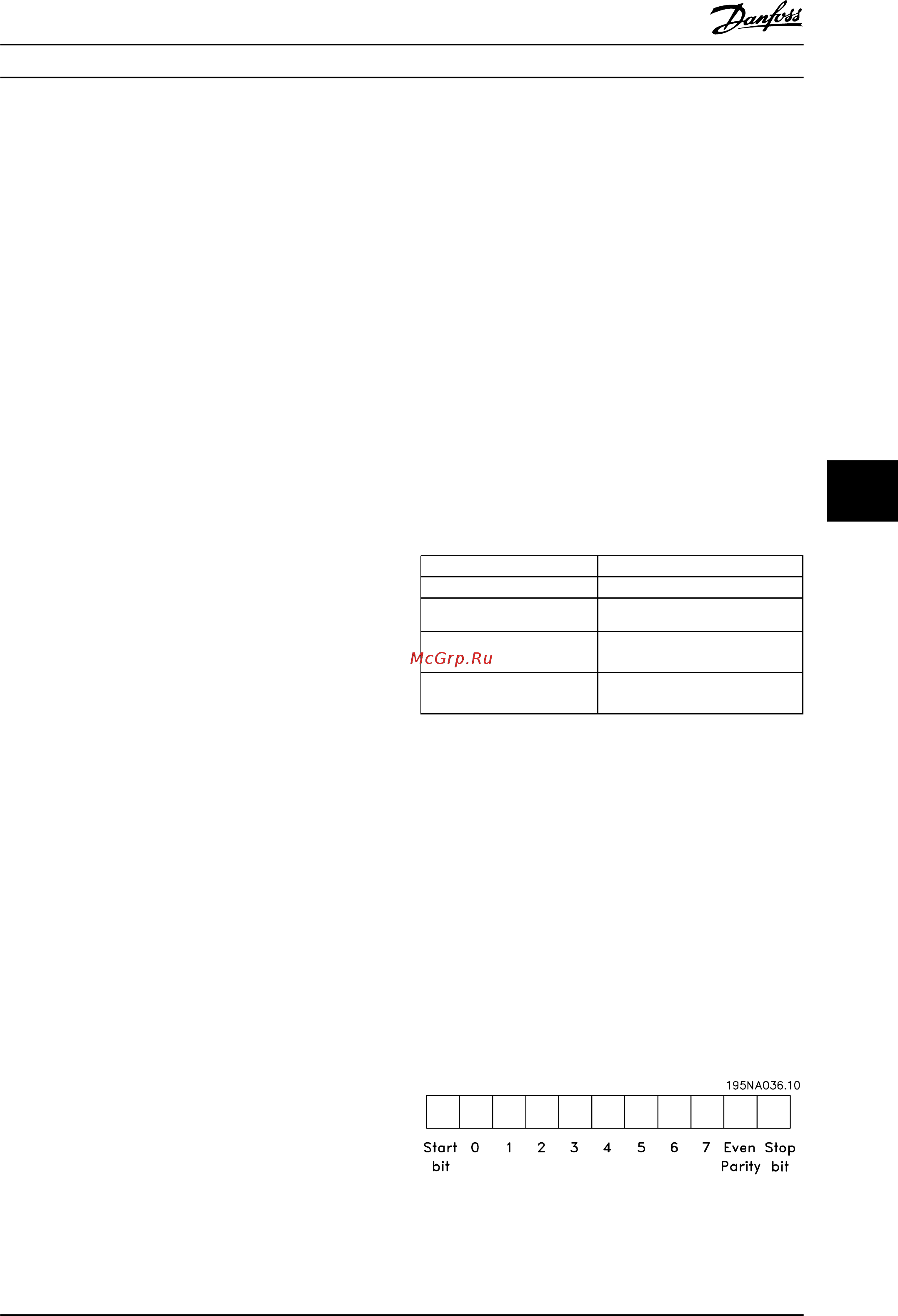

Рисунок 7.5 Пример символа
Установка и настройка
Руководство по проектированию VLT
®
HVAC Drive FC 102
MG16C150 — Вер. 13–01–2014 189
7 7
