2.7.13 Переменный объем воздуха
Системы VAV (системы с переменным объемом воздуха) используются как для управления вентиляцией, так и для
регулирования температуры в соответствии с потребностями здания. Наиболее энергетически эффективными
системами кондиционирования воздуха зданий считаются централизованные системы VAV. Централизованные
системы более эффективны, чем распределенные.
Эффективность достигается за счет использования более мощных вентиляторов и охладителей, которые имеют более
высокий КПД, чем маломощные электродвигатели и распределенные охладители с воздушным охлаждением.
Снижение требований к техническому обслуживанию также способствует экономии.
2.7.14 Решение с использованием VLT
Хотя заслонки и входные направляющие устройства поддерживают постоянное давление в системе воздуховодов,
применение преобразователя частоты экономит гораздо больше энергии и упрощает всю установку. Вместо того
чтобы создавать искусственное падение давления или снижать КПД вентилятора для обеспечения необходимого
расхода и давления в системе, преобразователь частоты уменьшает скорость вращения вентилятора.
В центробежных устройствах, таких как вентиляторы, создаваемые ими давление и расход уменьшаются при
снижении скорости вращения. Это существенно уменьшает их энергопотребление.
Вытяжной вентилятор часто управляется таким образом, чтобы поддерживать постоянную разность поступающего и
рециркуляционного потоков воздуха. Для исключения потребности в дополнительных регуляторах можно
использовать усовершенствованный ПИД-регулятор преобразователя частоты VLT HVAC.
Frequency
converter
Frequency
converter
D1
D2
D3
Cooling coil
Heating coil
Filter
Pressure
signal
Supply fan
VAV boxes
Flow
Flow
Pressure
transmitter
Return fan
3
3
T
130BB455.10

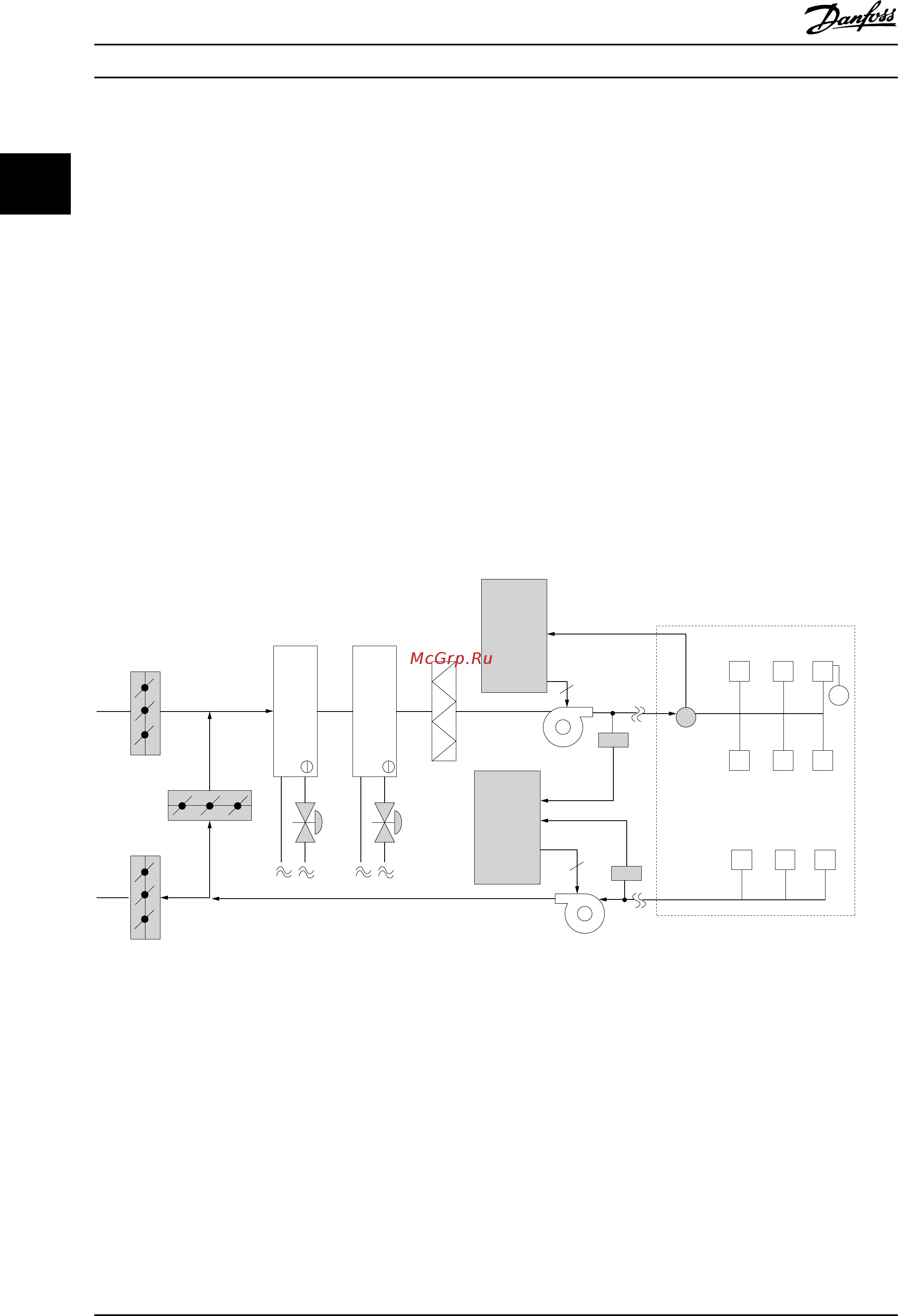

Рисунок 2.11 Число преобразователей частоты в системе VAV
Введение
Руководство по проектированию VLT
®
HVAC Drive FC 102
26 MG16C150 — Вер. 13–01–2014
