Не выбирайте источник опорного сигнала.

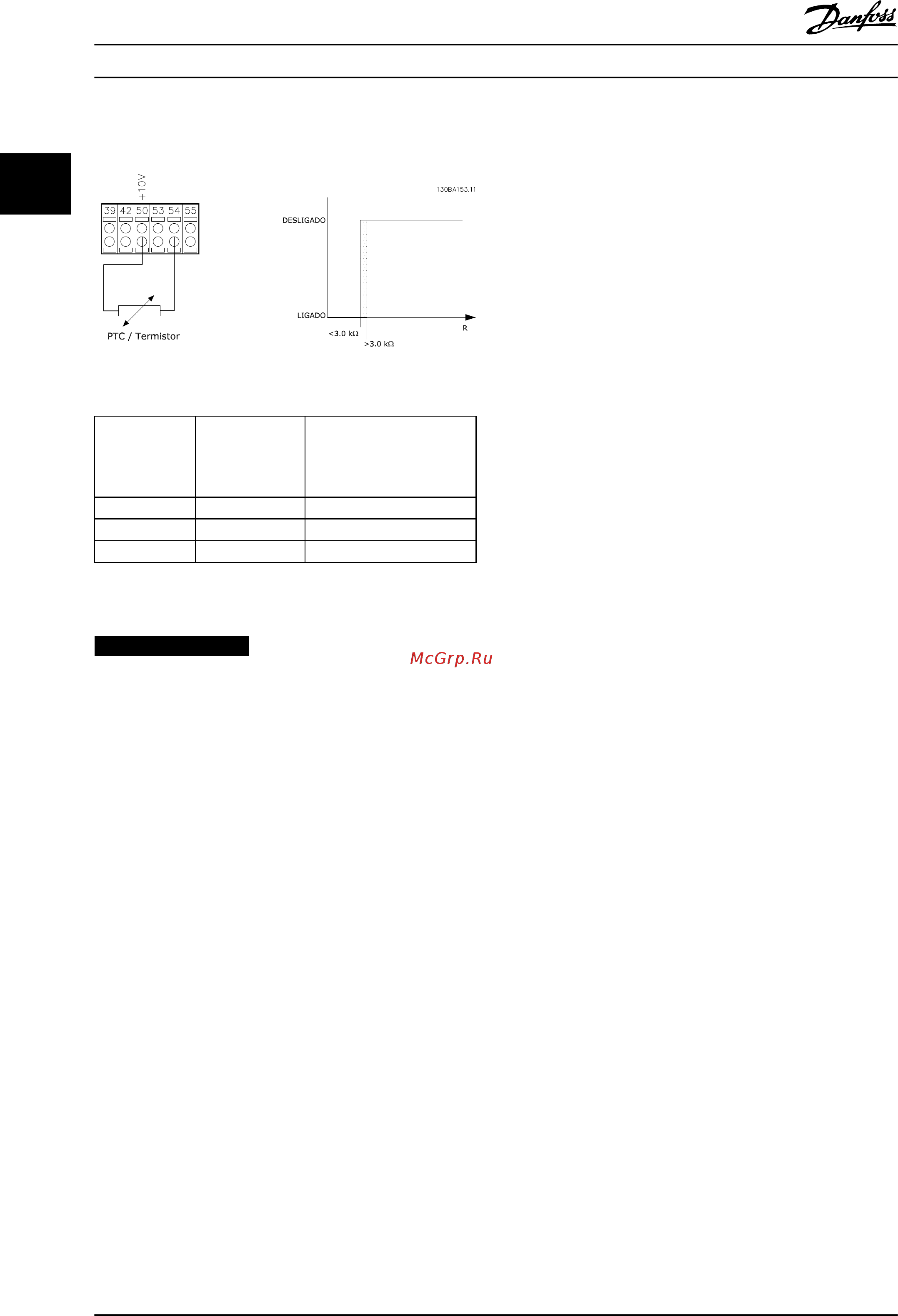

Рисунок 2.38 Аналоговый вход и источник питания 10 В
Вход
цифровой/
аналоговый
Напряжение
питания, В
значения
отключения
Пороговые
значения отключения
Цифровой 24
< 6,6 кОм - > 10,8 кОм
Цифровой 10
< 800 Ом - > 2,7 кОм
Аналоговый 10
< 3,0 кОм - > 3,0 кОм
Таблица 2.21 Значения отключения при пороговых
значениях по входу и напряжению
УВЕДОМЛЕНИЕ
Убедитесь в том, что выбранное напряжение питания
соответствует техническим характеристикам
используемого термистора.
Краткий итог
Функция предела крутящего момента защищает
двигатель от перегрузки независимо от скорости
вращения. Если защита двигателя от перегрева
обеспечивается с помощью ЭТР, дополнительной
защиты двигателя не требуется. При нагреве двигателя
таймер ЭТР определяет время, в течение которого
двигатель сможет проработать при повышенной
температуре, прежде чем потребуется остановить его
для предотвращения перегрева. Если двигатель
перегружается без достижения температуры перегрева,
при которой ЭТР отключает двигатель, предел по
крутящему моменту защищает двигатель и систему от
перегрузки.
Функция ЭТР включается в пар. 1-90 Тепловая защита
двигателя и регулируется в пар. 4-16 Двигательн.режим
с огранич. момента. Время до отключения
преобразователя частоты при появлении
предупреждения о превышении предела крутящего
момента устанавливается в 14-25 Задержка отключ.при
пред. моменте.
Введение
Руководство по проектированию VLT
®
HVAC Drive FC 102
60 MG16C150 — Вер. 13–01–2014
22
