2.8.7 Преобразование обратной связи
В некоторых применениях может оказаться полезным преобразование сигнала обратной связи. Одним примером
такого применения является использование сигнала давления для формирования сигнала обратной связи по расходу.
Поскольку квадратный корень из давления пропорционален расходу, то квадратный корень из сигнала давления дает
величину, пропорциональную расходу. Это показано на Рисунок 2.23.

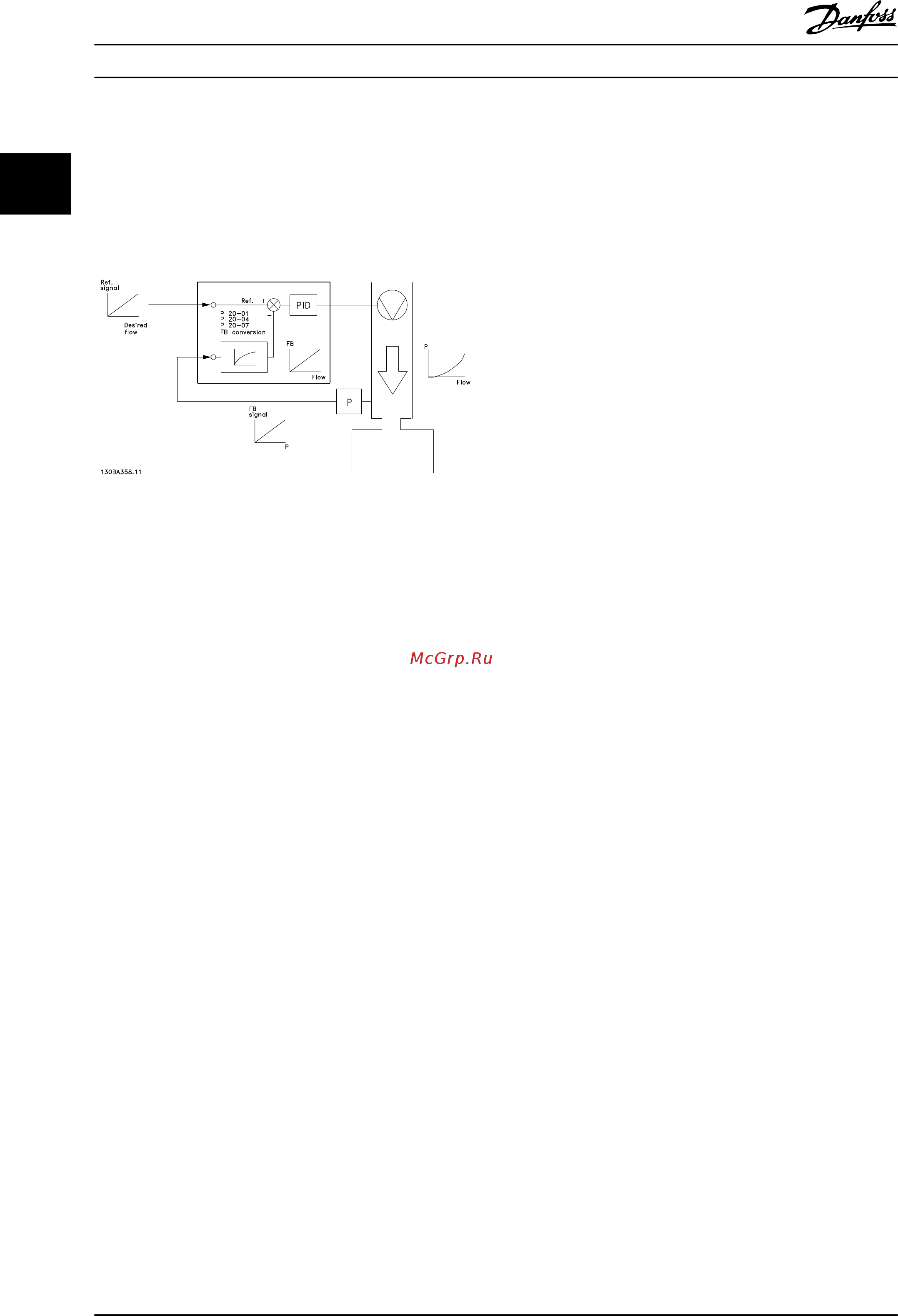

Рисунок 2.23 Преобразование обратной связи
Введение
Руководство по проектированию VLT
®
HVAC Drive FC 102
42 MG16C150 — Вер. 13–01–2014
