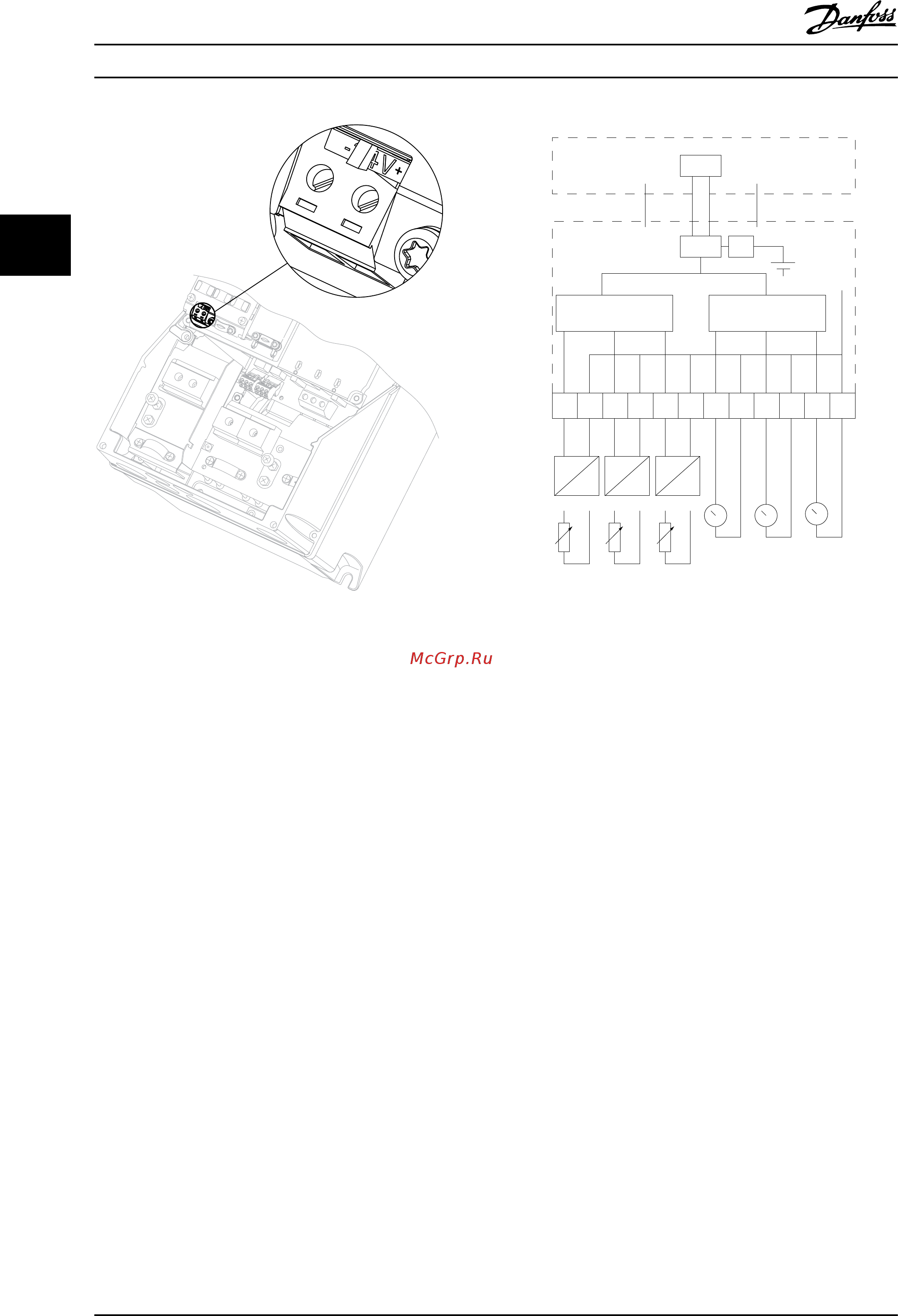

Рисунок 3.7 Подключение к резервному источнику питания
24 В пост. тока (A5–C2).
3.1.8
Дополнительный аналоговый
модуль ввода/вывода MCB 109
Используйте плату аналогового ввода/вывода,
например, в следующих целях:
•
Резервное питание для тактового генератора
на плате управления
•
Увеличение количества аналоговых входов/
выходов, доступных на плате управления,
например при многозонном управлении с
тремя датчиками давления
•
Настройка преобразователя частоты в блоке
децентрализованного ввода/вывода,
поддерживающем систему управления для
зданий, с входами для датчиков и выходами
для рабочих заслонок и исполнительных
устройств клапанов
•
Поддержка расширенных ПИД-регуляторов с
входами/выходами для уставок, входов
преобразователей/датчиков и выходов для
исполнительных устройств
ANALOG INPUT
CPU
CAN BUS
CPU
CONTROL CARD (FREQUENCY CONVERTER)
ANALOG I/O
OPTION MCB 109
ANALOG OUTPUT
RTC
Pt1000/
Ni 1000
3V
LITHIUM
BATTERY
1
2 3
4 5
6
7
8
9 10
11
12
AIN
AIN
AIN
AOUT
0 V 24 VDC
130BA405.11
AOUT
AOUT
GND
0-10
VDC
0-10
VDC
0-10
VDC
< 1 mA
< 1 mA
< 1 mA
0-10 VDC
0-10 VDC
0-10 VDC
Рисунок 3.8 Принципиальная схема аналоговых входов/
выходов, предусмотренных в преобразователе частоты
Конфигурация аналоговых входов/выходов
3 аналоговых входа, способных принимать следующее:
•
0–10 В пост. тока
ИЛИ
•
0–20 мА (вход напряжения 0–10 В) посредством
подключения резистора 510 Ом между
клеммами
•
4–20 мА (вход напряжения 2–10 В) посредством
подключения резистора 510 Ом между
клеммами
•
Датчик температуры Ni1000 сопротивлением
1000 Ом при 0 °C. Технические характеристики
в соответствии с DIN43760
•
Датчик температуры Pt1000 сопротивлением
1000 Ом при 0 °C. Технические характеристики
в соответствии с IEC 60751
3 аналоговых выхода напряжением 0–10 В пост тока.
Выбор
Руководство по проектированию VLT
®
HVAC Drive FC 102
66 MG16C150 — Вер. 13–01–2014
33
