В главном меню можно изменять все параметры.
Конфигурация блока (параметр 1-00 Режим
конфигурирования) определяет другие параметры,
доступные для программирования. Например, выбор
замкнутого контура позволяет программировать
дополнительные параметры, относящиеся к работе в
режиме замкнутого контура. Установка в блок
дополнительных плат позволяет программировать
дополнительные параметры, связанные с тем или иным
дополнительным устройством.
6.1.6 Выбор параметров
В ре
жиме главного меню параметры делятся на группы.
Для выбора группы параметров используются
навигационные кнопки.
Доступны следующие группы параметров:
Номер
г
руппы
Группа параметров:
0-** Управл./отображ.
1-** Нагрузка/двигатель
2-** Торможение
3-** Задан/Измен. скор.
4-** Пределы/Предупр.
5-** Цифр. вход/выход
6-** Аналог.ввод/вывод
8-** Связь и доп. устр.
9-** Probus
10-** CAN Fieldbus
11-** LonWorks
12-** Ethernet
13-** Интеллектуальная логика
14-** Коммут. инвертора
15-** Информация о приводе
16-** Показания
18-** Показания 2
20-** Замкнутый контур управления приводом
21-** Расшир. замкн. контур
22-** Прилож. функции
23-** Временные функции
24-** Прилож. Функции 2
25-** Каскад-контроллер
26-** Доп. аналоговое устройство ввода/вывода MCB
109
30-** Специал. возможн.
31-** Д. устр. обхода
35-** Опция вход. датч.
Таблица 6.7 Группы параметров
После выбора группы параметров выберите параметр
при
помощи кнопок навигации.
В средней части дисплея GLCP отображается номер и
наименование параметра, а также его выбранное
значение.

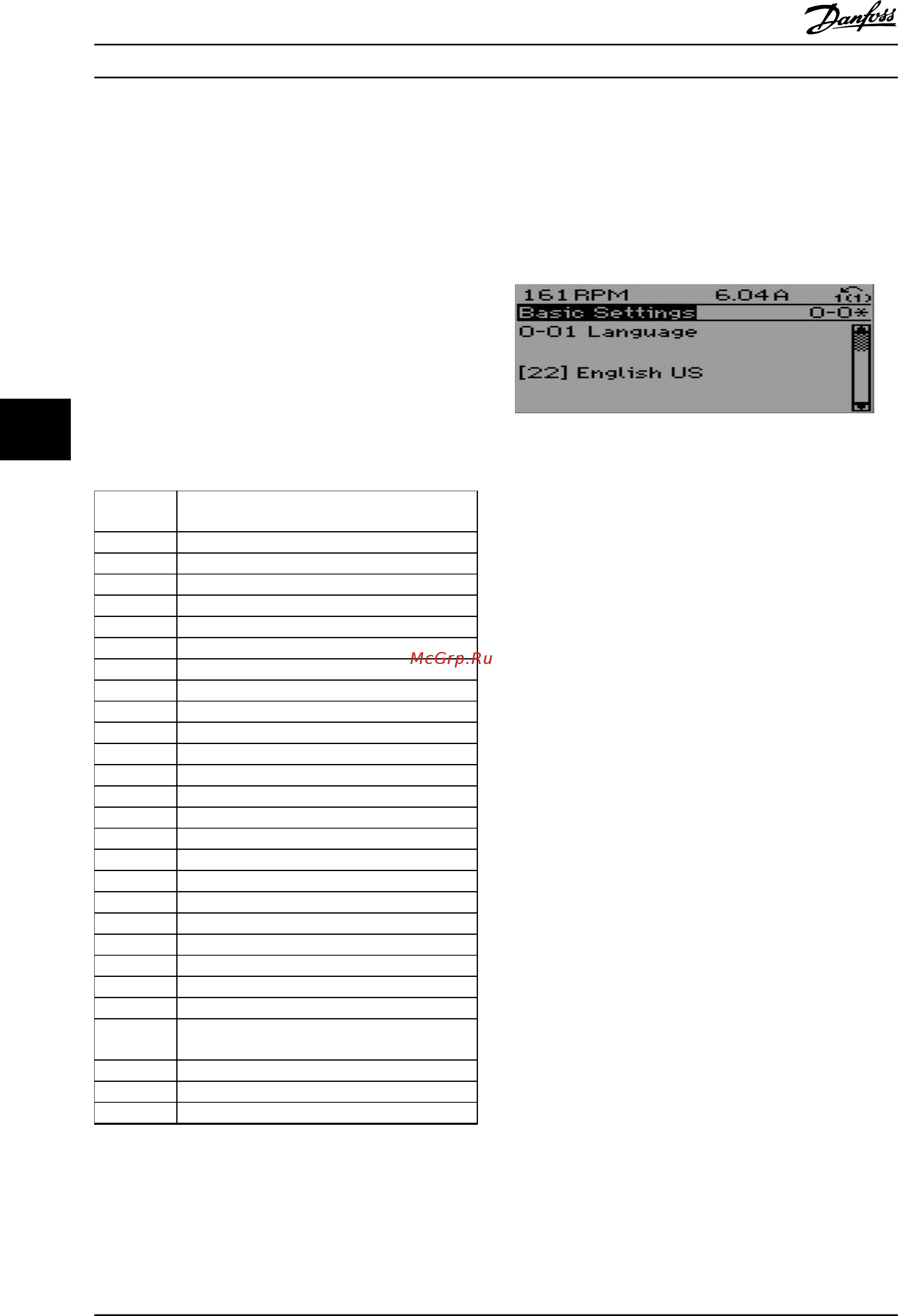

130BP067.10
Рисунок 6.19 Пример дисплея
6.1.7 Изменение данных
1. Нажмите [Quick Menu] (Быстрое меню) или
[M
ain Menu] (Главное меню).
2.
Нажимайте кнопки [
▲
] и [
▼
] для поиска группы
параметров, подлежащей редактированию.
3. Нажмите [OK].
4.
Нажимайте кнопки [
▲
] и [
▼
] для поиска
параметра, подлежащего редактированию.
5. Нажмите [OK].
6.
При помощи кнопок [
▲
] и [
▼
] установите
требуемое значение параметра. Или нажимайте
кнопки для перехода к тем или иным цифрам
числа. Курсор указывает на цифру,
подлежащую изменению. Кнопка [
▲
]
увеличивает значение, кнопка [
▼
] уменьшает
значение.
7. Нажмите кнопку [Cancel] (Отмена) для отмены
изменения или [OK] для подтверждения
изменения и сохранения новой настройки.
Программирование
VLT
®
HV
AC Drive FC 102
110 Danfoss A/S © 08/2014 Все права защищены. MG11F550
