УВЕДОМЛЕНИЕ
Монтаж с подключением кабелей в общей точке, как
пок
азано на Рисунок 4.32, рекомендуется только при
небольшой длине кабелей.
УВЕДОМЛЕНИЕ
Если двигатели соединены параллельно, то параметр
па
раметр 1-29 Авто адаптация двигателя (AАД)
использоваться не может.
УВЕДОМЛЕНИЕ
В системах с двигателями, соединенными
пара
ллельно, электронное тепловое реле (ЭТР)
преобразователя частоты нельзя использовать для
защиты от перегрузки отдельных двигателей. Следует
предусмотреть дополнительную защиту двигателей,
например с помощью термисторов в каждом
двигателе или индивидуальных тепловых реле
(автоматические выключатели для использования в
качестве защитных устройств не подходят).
130BA170.11
LC lter

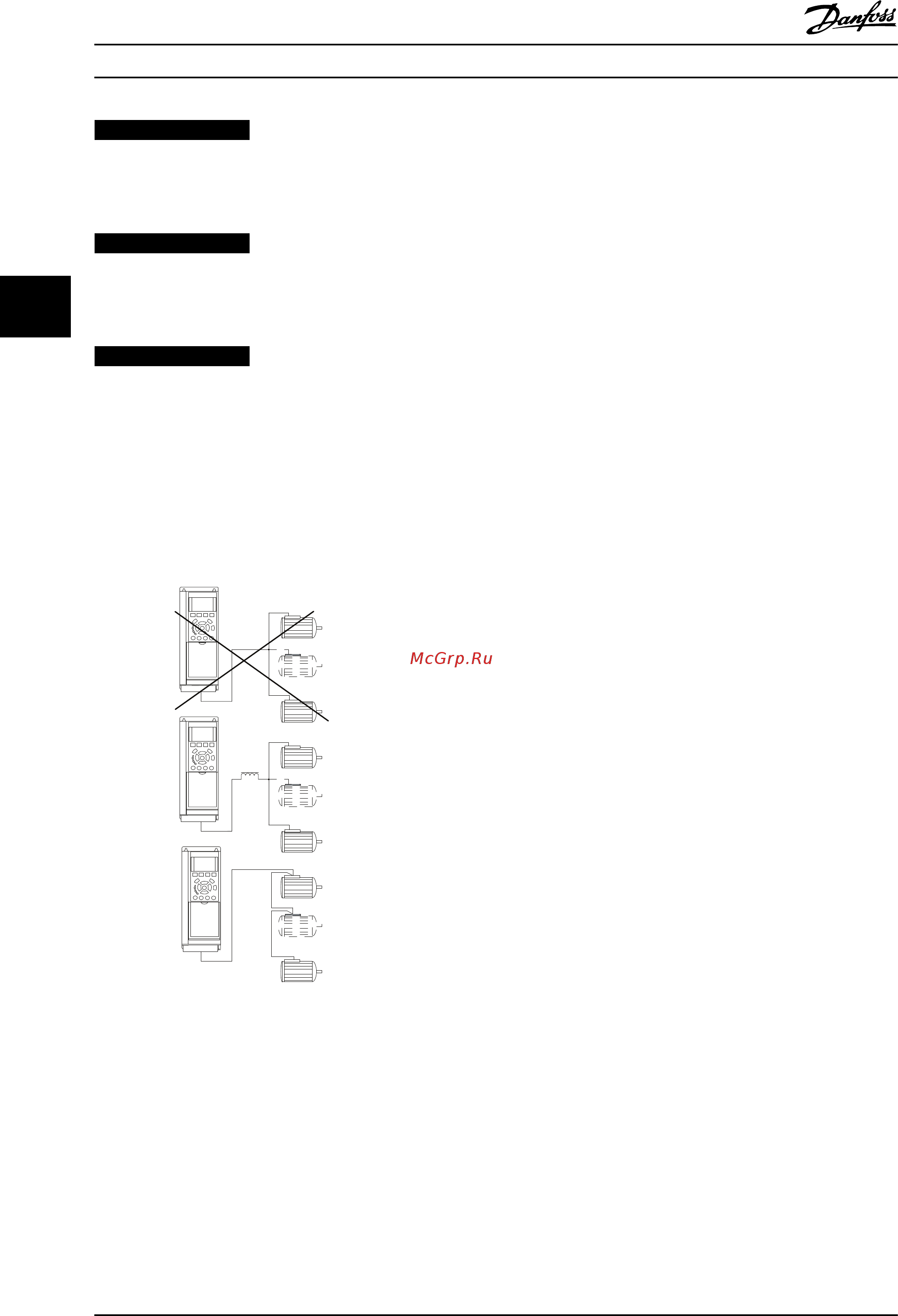

Рисунок 4.32 Параллельное подключение двигателей
Если мощности двигателей значительно различаются, то
мог
ут возникать проблемы при пуске и на малых
скоростях вращения, поскольку относительно большое
активное сопротивление статора маломощных
двигателей требует более высокого напряжения при
пуске и на малых оборотах.
4.4.3 Тепловая защита двигателя
Электронное тепловое реле преобразователя частоты
имее
т аттестацию UL для защиты от перегрузки одного
двигателя, когда для параметра параметр 1-90 Тепловая
защита двигателя установлено значение [4] ЭТР:
отключение 1, а для параметра параметр 1-24 Ток
двигателя — значение номинального тока двигателя
(см. паспортную табличку двигателя).
Для тепловой защиты двигателя можно также
использовать дополнительную плату термисторов VLT
PTC Thermistor Card MCB 112. Эта плата отвечает
требованиям сертификата ATEX по защите двигателей во
взрывоопасных областях — зоне 1/21 и зоне 2/22. Когда
для параметр 1-90 Тепловая защита двигателя
установлено значение [20] ATEX ETR (ЭТР в соотв. с ATEX)
и используется MCB 112, двигателем Ex-e можно
управлять во взрывоопасных зонах. Подробнее о
настройке преобразователей частоты для обеспечения
безопасной работы двигателей Ex-e см. соответствующее
руководство по программированию.
Электрический монтаж
VLT
®
HV
AC Drive FC 102
64 Danfoss A/S © 08/2014 Все права защищены. MG11F550
