6.1.8 Изменение текстового значения
Если выбранный параметр представляет собой текст, его
зна
чение можно изменить при помощи кнопок [
▲
]/[
▼
].
Кнопка [
▲
] увеличивает значение, а кнопка [
▼
]
уменьшает его. Поместите курсор на значение, которое
требуется сохранить, и нажмите кнопку [OK].
130BP068.10

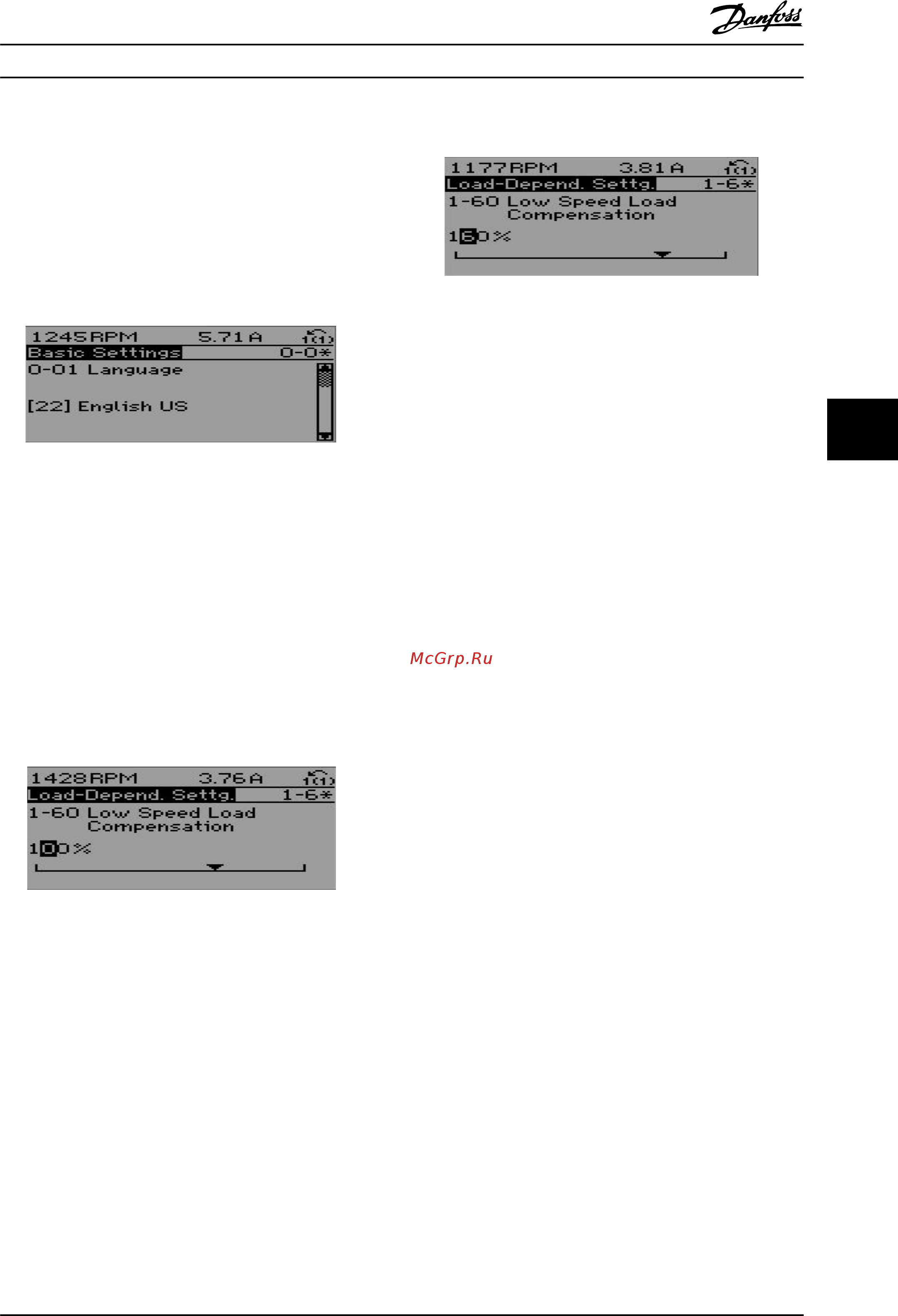

Рисунок 6.20 Пример дисплея
6.1.9 Изменение группы числовых
зна
чений данных
Если выбранный параметр представляет собой
чис
ловое значение, его можно изменить при помощи
навигационных кнопок [◄] и [►], а также навигационных
кнопок [
▲
] [
▼
]. Для перемещения курсора по
горизонтали нажимайте кнопки [◄] и [►].
130BP069.10
Рисунок 6.21 Пример дисплея
Для того чтобы изменить значение параметра,
нажимай
те кнопки [
▲
] и [
▼
. Нажатие кнопки [
▲
]
увеличивает значение параметра, нажатие кнопки [
▼
] —
уменьшает. Поместите курсор на значение, которое
требуется сохранить, и нажмите кнопку [OK].
130BP070.10
Рисунок 6.22 Пример дисплея
6.1.10 Изменение значения параметра,
с
тупенчатое
Некоторые параметры можно изменять как ступенчато,
т
ак и плавно. Это относится к параметр 1-20 Мощность
двигателя [кВт], параметр 1-22 Напряжение двигателя
и параметр 1-23 Частота двигателя.
Указанные параметры изменяются либо как группа
числовых значений, либо как плавно изменяемые
числовые значения.
6.1.11 Вывод на дисплей и
прог
раммирование
индексированных параметров
Параметры нумеруются при вводе в просматриваемый
с
тек.
Параметр 15-30 Жур.авар: код ошибки до
параметр 15-32 Жур.авар: время содержат журнал
отказов, данные из которого можно выводить на экран.
Выберите параметр, нажмите [OK] и используйте
навигационные кнопки [
▲
] и [
▼
] для прокрутки записей
журнала.
В качестве другого примера рассмотрим
параметр 3-10 Предустановленное задание:
Выберите параметр, нажмите [OK] и используйте
навигационные кнопки [
▲
] и [
▼
] для прокрутки
индексированных значений. Чтобы изменить значение
параметра, выберите индексированное значение и
нажмите кнопку [OK]. Изменяйте значение нажатием
кнопок [
▲
] и [
▼
]. Чтобы принять новое значение,
нажмите кнопку [OK]. Нажмите [Cancel] (Отмена), чтобы
прервать. Чтобы выйти из параметра, нажмите кнопку
[Back] (Назад).
