Danfoss VLT HVAC Drive FC-102P18KT2 [63/146] Уведомление
![Danfoss VLT HVAC Drive FC-102P18KT2 [63/146] Уведомление](/views2/1559644/page63/bg3f.png)

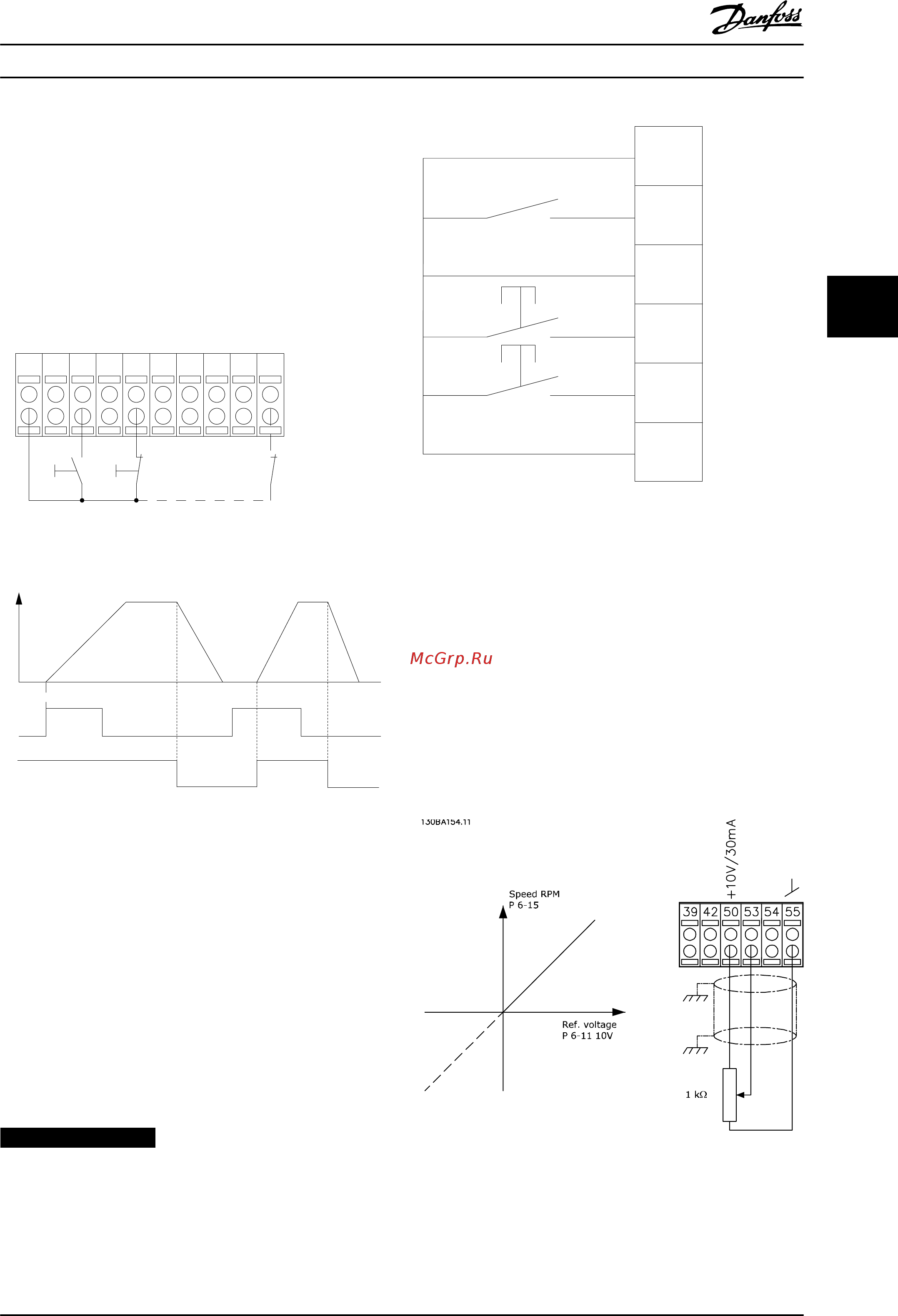

4.2.2 Импульсный пуск/останов
Клемма 18 = параметр
5-10 Клемма 18, цифровой вход
[9] Импульсный запуск
Клемма 27= параметр 5-12 Клемма 27, цифровой вход
[6] Останов, инверсный
Клемма 37 = STO
12 13 18 37
130BA156.12
322719 29 33 20
P 5 - 12 [6]
P 5 - 10[9]
+24V
Speed
Start Stop inverse Safe Stop
Start (18)
Start (27)
Рисунок 4.28 Проводка импульсного пуска/останова
4.2.3 Увеличение/снижение скорости
Клеммы 29/32 = Увеличение/снижение скорости
К
лемма 18 = параметр 5-10 Клемма 18,
цифровой вход [9] Импульсный запуск (по
умолчанию)
Клемма 27 = параметр 5-12 Клемма 27,
цифровой вход [19] Зафиксиров. задание
Клемма 29 = параметр 5-13 Клемма 29,
цифровой вход [21] Увел. скор.
Клемма 32 = параметр 5-14 Клемма 32,
цифровой вход [22] Сниж. скор.
УВЕДОМЛЕНИЕ
Клемма 29 только в FC x02 (x = тип серии).
12
18
27
29
32
37
+24V
Par. 5-10
Par. 5-12
Par. 5-13
Par. 5-14
130BA021.12
Рисунок 4.29 Увеличение/снижение скорости
4.2.4 Задание от потенциометра
Задание напряжения потенциометром
Ис
точник задания 1 = [1] Аналоговый вход 53
(по умолчанию)
Клемма 53, низкое напряжение = 0 В
Клемма 53, высокое напряжение = 10 В
Клемма 53, низкое зад./обр. связь = 0 об/мин
Клемма 53, высокое зад./обр. связь = 1500
об/мин
Переключатель S201 = OFF (Выкл.) (U)
Рисунок 4.30 Задание от потенциометра
Электрический монтаж Инструкции по эксплуатации
MG11F550 Danfoss A/S © 08/2014 Все права защищены. 61
4 4
