Кнопки управления
Кнопки
местного управления находятся в нижней части
панели управления.
130BP046.10
Hand
on
O
Auto
on
Reset

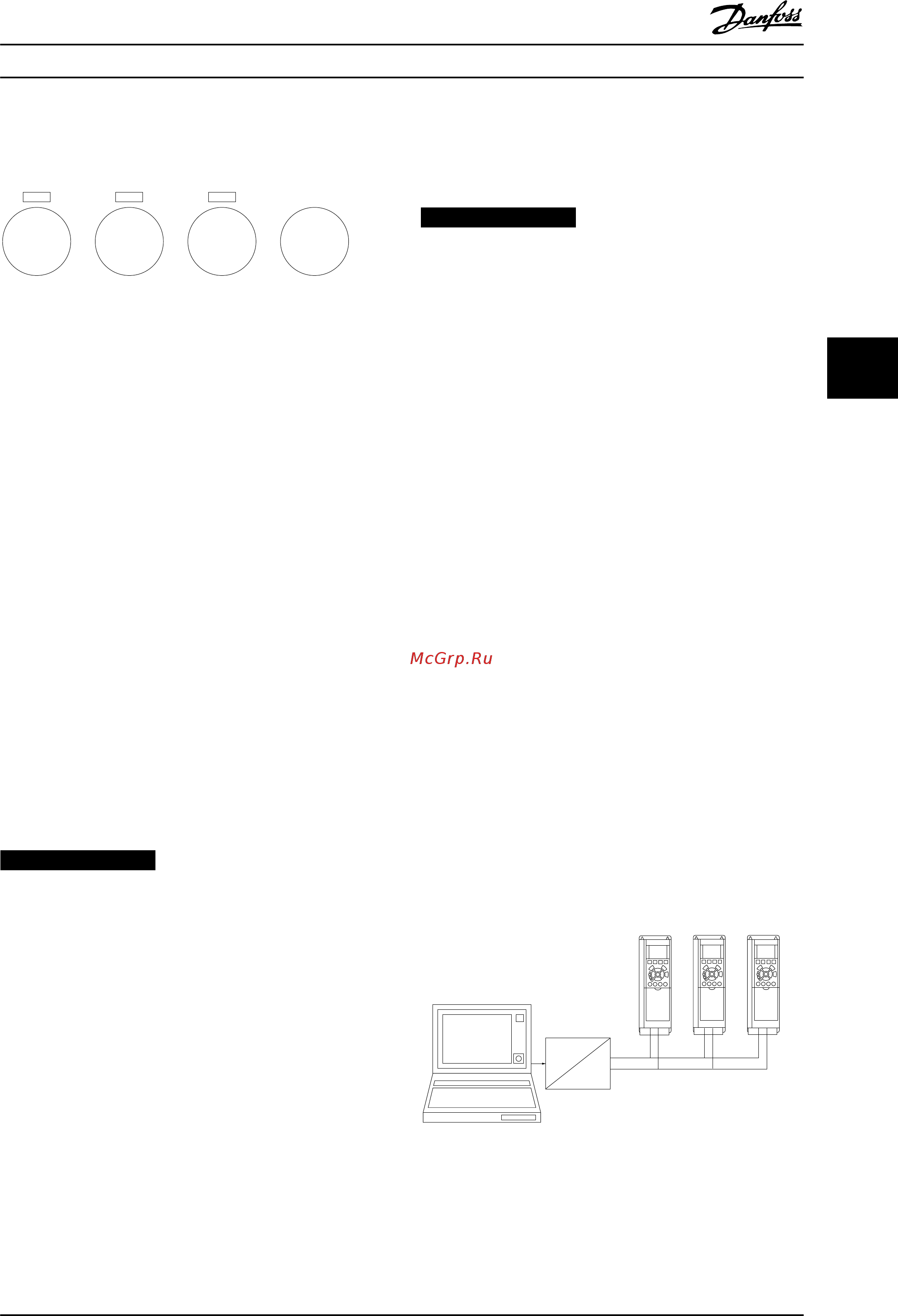

Рисунок 5.12 Кнопки управления
[Hand On] (Ручной режим)
[Hand
On] (Ручной режим) позволяет управлять
преобразователем частоты с панели GLCP. Кнопка [Hand
On] (Ручной режим) также служит для пуска двигателя и
разрешения ввода данных скорости вращения
двигателя с помощью навигационных кнопок. В
параметр 0-40 Кнопка [Hand on] на LCP для кнопки
можно выбрать значение [1] Разрешено или [0]
Запрещено.
Следующие сигналы управления остаются активными
после нажатия кнопки [Hand On] (Ручной режим):
•
[Hand On] (Ручной режим) — [O] (Выкл.) —
[
Auto On] (Автоматический режим).
•
Сброс.
•
Инверсный останов выбегом.
•
Реверс.
•
Выбор конфигурации «младший бит» — выбор
конфигурации «старший бит».
•
Команда останова, поданная по каналу
последовательной связи.
•
Быстрый останов.
•
Торможение постоянным током.
УВЕДОМЛЕНИЕ
Внешние сигналы останова, активированные с
по
мощью сигналов управления или переданные по
периферийной шине, отменяют команду пуска,
поданную с LCP.
[O] (Выкл.)
Наж
атие на кнопку [O] (Выкл.) останавливает
по
дключенный двигатель. Действие кнопки может быть
выбрано как [1] Разрешено или [0] Запрещено с
помощью параметр 0-41 Кнопка [O] на МПУ.
Если
функция внешнего останова не выбрана и кнопка [O]
(Выкл.) неактивна, двигатель можно остановить путем
отключения питающей сети.
[Auto On] (Автоматический режим)
Кнопка [Auto on] (Автоматический режим) обеспечивает
возможность управления преобразователем частоты
через клеммы управления и/или по каналу
последовательной связи. Когда на клеммы управления
и/или на шину управления поступает сигнал пуска,
преобразователь частоты запускается. Действие кнопки
мо
жет быть выбрано как [1] Разрешено или [0]
Запрещено с помощью параметр 0-42 Кнопка [Auto on]
на МПУ.
УВЕДОМЛЕНИЕ
Активный сигнал HAND — OFF — AUTO, подаваемый
чере
з цифровые входы, имеет более высокий
приоритет по сравнению с сигналами, подаваемыми
кнопками управления [Hand on] (Ручной режим) —
[Auto on] (Автоматический режим).
[Reset] (Сброс)
Кнопк
а [Reset] (Сброс) используется для перевода
преобразователя частоты в исходное состояние после
его нахождения в аварийном режиме/отключения. В
параметр 0-43 Кнопка [Reset] на LCP для кнопки можно
выбрать значение [1] Разрешено или [0] Запрещено.
Быстрый вызов параметра может быть выполнен
нажатием и удержанием кнопки [Main Menu] (Главное
меню) в течение 3 секунд. Быстрый вызов параметра
позволяет осуществить непосредственный доступ к
любому параметру.
5.2 Управление через канал
пос
ледовательной связи
5.2.1 Подключение шины RS-485
При помощи стандартного интерфейса RS-485 к одному
к
онтроллеру (или главному устройству) могут быть
подключены один или несколько преобразователей
частоты. Клемма 68 соединяется с сигнальным
проводом P (TX+, RX+), а клемма 69 — с сигнальным
проводом N (TX-,RX-).
Если к главному устройству подключается более одного
преобразователя частоты, используется параллельное
соединение.
130BA060.11
68 69 68 69 68 69
RS 485
RS 232
USB
+
-
Рисунок 5.13 Пример подключения
Управление частотным преобр... Инструкции по эксплуатации
MG11F550 Danfoss A/S © 08/2014 Все права защищены. 69
