Параметры быстрого меню могут быть вызваны
неме
дленно, если в параметр 0-60 Пароль главного
меню, параметр 0-61 Доступ к главному меню без
пароля, параметр 0-65 Пароль персонального меню или
параметр 0-66 Доступ к быстрому меню без пароля не
был задан пароль.
Имеется возможность прямого переключения между
режимом Быстрое меню и режимом Главное меню.
[Main Menu] (Главное меню)
[Main Menu] (Главное меню) используется для
программирования всех параметров. Параметры
главного меню могут быть вызваны непосредственно,
если в параметр 0-60 Пароль главного меню,
параметр 0-61 Доступ к главному меню без пароля,
параметр 0-65 Пароль персонального меню или
параметр 0-66 Доступ к быстрому меню без пароля не
был задан пароль. Для большинства применений HVAC
постоянный доступ к главному меню не требуется.
Вместо него могут использоваться такие меню как
Быстрое меню, Быстрая настройка и Настройка
функций, которые обеспечивают наиболее простой и
быстрый доступ к большинству необходимых
параметров.
Возможно прямое переключение между режимом
Главное меню и режимом Быстрое меню.
Быстрый вызов параметра может быть выполнен
нажатием кнопки [Main Menu] (Главное меню) в течение
3 секунд. Быстрый вызов параметра позволяет
осуществить непосредственный доступ к любому
параметру.
[Alarm Log] (Журнал аварий)
Кнопка [Alarm Log] (Журнал аварий) служит для
отображения перечня 10 последних аварийных
сигналов (имеющих обозначения A1–A10). Для вывода
дополнительных сведений об аварийном сигнале
перейдите к требуемому номеру аварийного сигнала
при помощи кнопок со стрелками и нажмите кнопку
[OK]. При этом отображается информация о состоянии
преобразователя частоты перед тем, как он вошел в
аварийный режим.
Кнопка [Alarm log] (Журнал аварий) на панели LCP
позволяет вызвать как журнал аварийных сигналов, так
и журнал технического обслуживания.
[Back] (Назад)
Кнопка [Back] (Назад) позволяет возвратиться к
предыдущему шагу или уровню в структуре
перемещений.
B
a
c
k
Рисунок 5.8 Кнопка Back (Назад)
[Cancel] (Отмена)
Кнопк
а [Cancel] (Отмена) аннулирует последнее
внесенное изменение или команду, пока отображаемая
на дисплее информация не изменена.
C
a
n
c
e
l
Рисунок 5.9 Кнопка Cancel (Отмена)
[Info] (Информация)
Кнопк
а [Info] (Информация) служит для вывода
информации о команде, параметре или функции в
любом окне дисплея. Кнопка [Info] (Информация) служит
для предоставления подробных сведений всегда, когда
в этом есть необходимость.
Выход из информационного режима осуществляется
нажатием любой из кнопок [Info] (Информация), [Back]
(Назад) или [Cancel] (Отмена).
I
n
f
o
Рисунок 5.10 Кнопка Info (Информация)

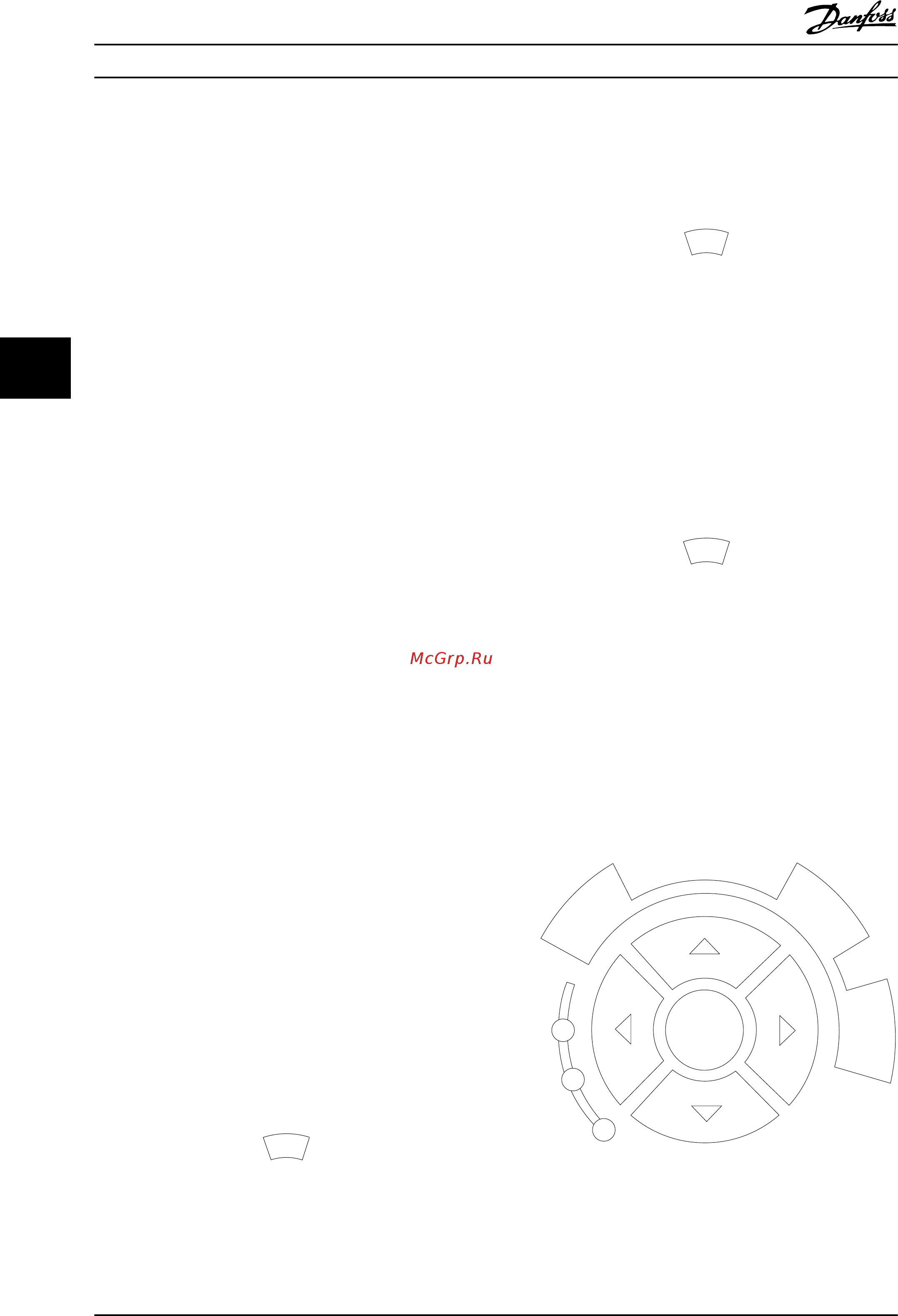

Навигационные кнопки
Четыре кнопки навигации используются для
перемещения между элементами, доступными в
быстром меню, главном меню и журнале аварий. Для
перемещения курсора нажимайте соответствующие
кнопки.
[OK]
Кнопка [OK] предназначена для выбора параметра, на
который указывает курсор, и для подтверждения
изменения параметра.
130BT117.10
OK
Back
Info
Warn
Alarm
On
Cancel
Рисунок 5.11 Навигационные кнопки
