130BP074.10
T op section
Middle section
Bottom section

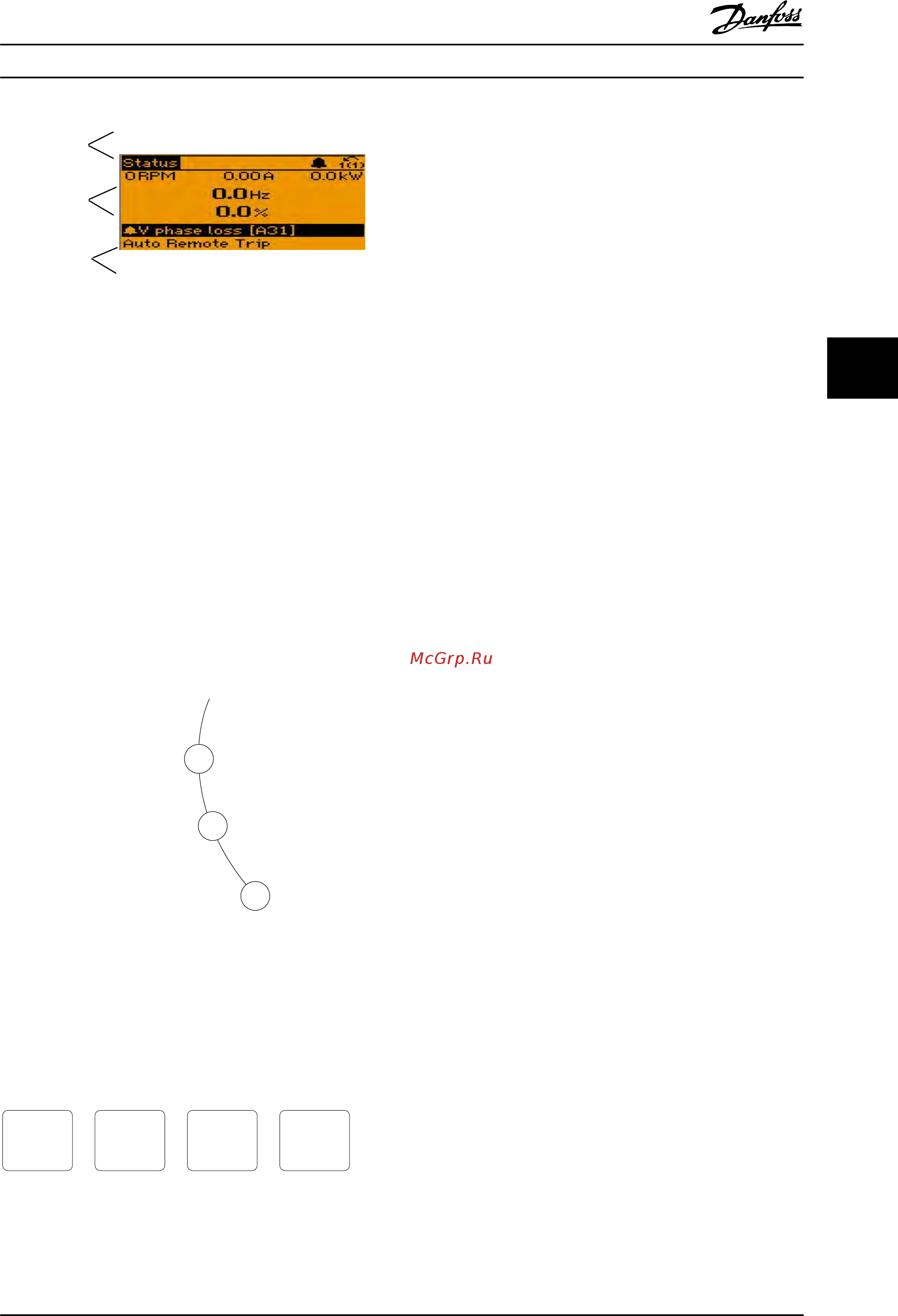

Рисунок 5.5 Разделы экрана
Све
товые индикаторы (светодиоды)
Если превышаются некоторые определенные пороговые
значения, загораются светодиоды аварийной и/или
предупредительной сигнализации. На экране
появляется текст с информацией о состоянии и
аварийной ситуации.
Светодиод On (Вкл.) горит, когда на преобразователь
частоты поступает напряжение питания от сети, с шины
постоянного тока или от внешнего источника питания
24 В. Одновременно горит подсветка дисплея.
•
Зеленый светодиод/On: секция управления
работает.
•
Желтый светодиод/Warn.: обозначает
предупреждение.
•
Мигающий красный светодиод/Alarm:
обозначает аварийный сигнал.
On
Warn.
Alarm
130BP044.10
Рисунок 5.6 Световые индикаторы
Кнопки GLCP
Кнопки
меню
Кнопки меню разделяются по функциям. Кнопки под
дисплеем и световыми индикаторами используются для
настройки параметров, в том числе выбора индикации
на дисплее во время нормальной работы.
130BP045.10
Status
Quick
Menu
Main
Menu
Alarm
Log
Рисунок 5.7 Кнопки меню
[Status] (Состояние)
Кнопк
а [Status] (Состояние) служит для индикации
состояния преобразователя частоты и/или двигателя.
Нажатием кнопки [Status] (Состояние) можно вывести 3
различных варианта вывода показаний:
•
Режим с 5 строками
•
Режим с 4 строками
•
Режим интеллектуального логического
управления
Кнопка [Status] (Состояние) используется для выбора
режима отображения или для возврата в режим
отображения из режима быстрого меню, режима
главного меню или режима аварийной сигнализации.
Нажмите кнопку [Status] (Состояние) для переключения
между режимами одиночного или двойного вывода
показаний.
[Quick Menu] (Быстрое меню)
[Quick Menu] (Быстрое меню) позволяет быстро
настроить преобразователь частоты. Здесь могут быть
запрограммированы наиболее часто используемые
функции HVAC.
[Quick Menu] (Быстрое меню) содержит следующие
пункты:
•
Персональное меню
•
Быстрая настройка
•
Настройки функций
•
Внесенные изменения
•
Регистрация данных
Меню Настройки функций обеспечивает быстрый и
удобный доступ ко всем параметрам, необходимым для
большинства приложений HVAC, например:
•
Большинство применений с переменной и
постоянной подачей воздуха и вытяжными
вентиляторами.
•
Вентиляторы градирен.
•
Первичные, вторичные насосы и насосы
конденсаторной воды.
•
Другие применения с насосами, вентиляторами
и компрессорами.
Наряду с другими возможностями, это меню также
содержит параметры для выбора переменных,
отображаемых на дисплее панели LCP,
предустановленных цифровых значений скорости,
масштабирования аналоговых заданий, систем обратной
связи с одной или несколькими зонами и специальных
функций, связанных с вентиляторами, насосами и
компрессорами.
Управление частотным преобр... Инструкции по эксплуатации
MG11F550 Danfoss A/S © 08/2014 Все права защищены. 67
