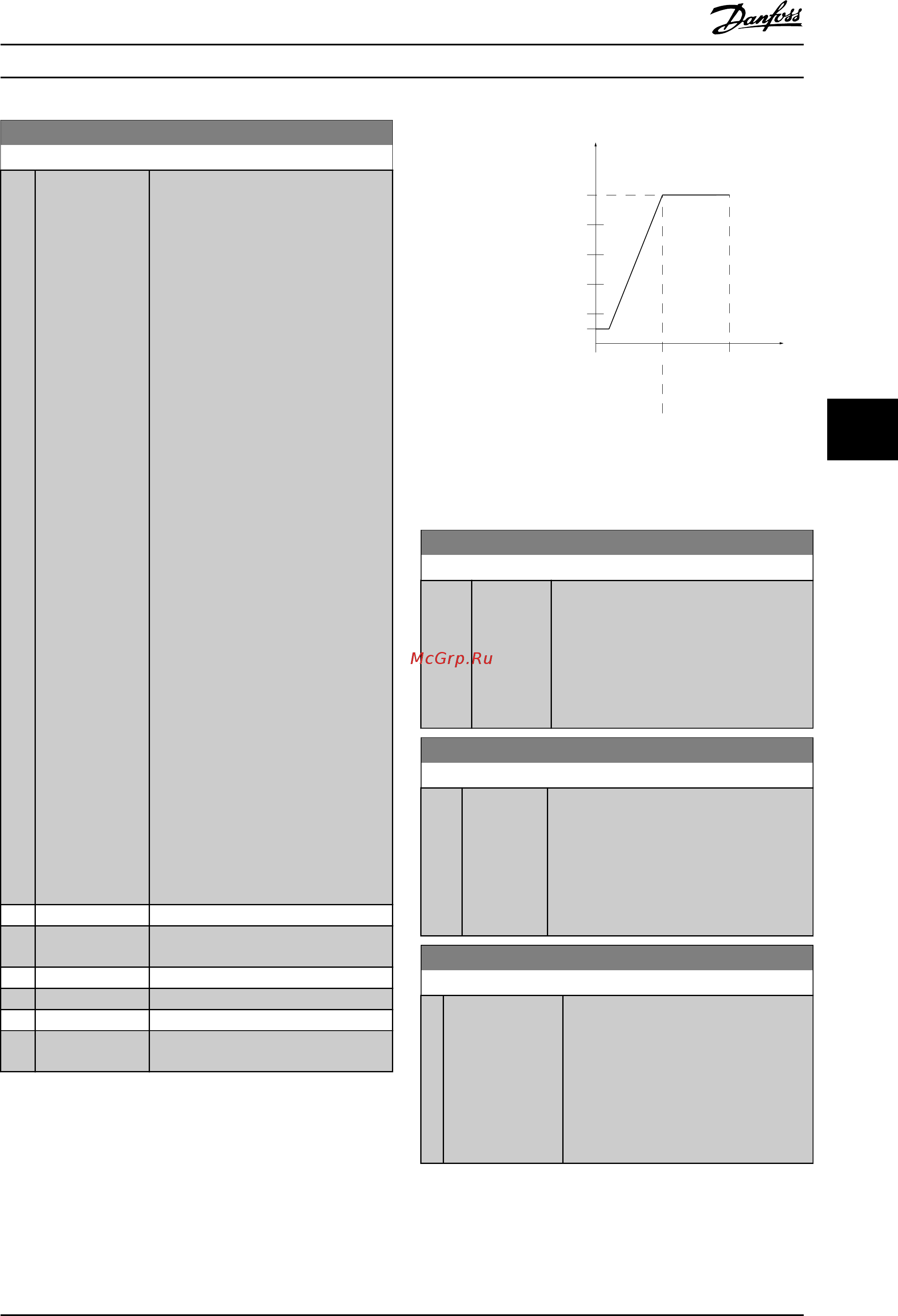

6-01 Функция при тайм-ауте нуля
Опция: Функция:
Выберите функцию тайм-аута.
Ф
ункция, заданная в
параметр 6-01 Функция при тайм-
ауте нуля активируется, если
величина входного сигнала на
клеммах 53 и 54 составляет менее 50
% значения, заданного в параметрах
параметр 6-10 Клемма 53, низкое
напряжение, параметр 6-12 Клемма
53, малый ток, параметр 6-20 Клемма
54, низкое напряжение или
параметр 6-22 Клемма 54, малый ток
в течение времени, определенного в
параметр 6-00 Время тайм-аута
нуля. Если одновременно происходит
несколько тайм-аутов,
преобразователь частоты отдает
приоритет функциям обработки тайм-
аутов в следующей очередности
1.
Параметр 6-01 Функция при
тайм-ауте нуля
2.
Параметр 8-04 Функция
таймаута управления
Выходная частота преобразователя
частоты может быть:
•
[1] зафиксирована на
текущем значении
•
[2] перенастроена на останов
•
[3] перенастроена на
фиксированную скорость
•
[4] перенастроена на
максимальную скорость
•
[5] перенастроена на останов
с последующим отключением
[0] * Выкл.
[1] Зафиксировать
вых
од
[2] Останов
[3] Фикс. скорость
[4] Макс. скорость
[5] Останов и
о
тключение
Ref./Feedback
[RPM]
Analog input
High Ref./
Feedb. Value'
Low Ref./
Feedb. Value'
'Low Voltage'or
'Low Current'
'High Voltage'or
'High Current'
130BA038.13
1 V 5 V 10 V
300
600
900
1200
1500
[V]
150
Par 6-xx
Par 6-xx
Par 6-xx
Par 6-xx
Рисунок 6.12 Условия действующего нуля
6-10 Клемма 53, низкое напряжение
Диапазон: Функция:
0.07 V* [ 0 - par.
6-11
V]
Введите значение низкого напряжения.
Этот параметр масштабирования
аналогового входа должен
соответствовать низкому значению
задания/сигнала обратной связи,
установленному в параметр 6-14 Клемма
53, низкое зад./обр. связь.
6-11 Клемма 53, высокое напряжение
Диапазон: Функция:
10 V* [ par. 6-10 -
10
V]
Введите высокое значение напряжения.
Это масштабированное значение входного
аналогового сигнала должно
соответствовать высокому значению
задания/сигнала обратной связи,
установленному в параметр 6-15 Клемма
53, высокое зад./обр. связь.
6-14 Клемма 53, низкое зад./обр. связь
Диапазон: Функция:
0* [-999999.999 -
999999.999
]
Введите коэффициент
масштабирования аналогового входа,
который соответствует значению
низкого напряжения/низкого тока,
установленному в
параметр 6-10 Клемма 53, низкое
напряжение и параметр 6-12 Клемма
53, малый ток.
Программирование Инструкции по эксплуатации
MG11F550 Danfoss A/S © 08/2014 Все права защищены. 97
6 6
