2.
Вставьте
отвертку
1)
в квадратное отверстие.
130BT312.10

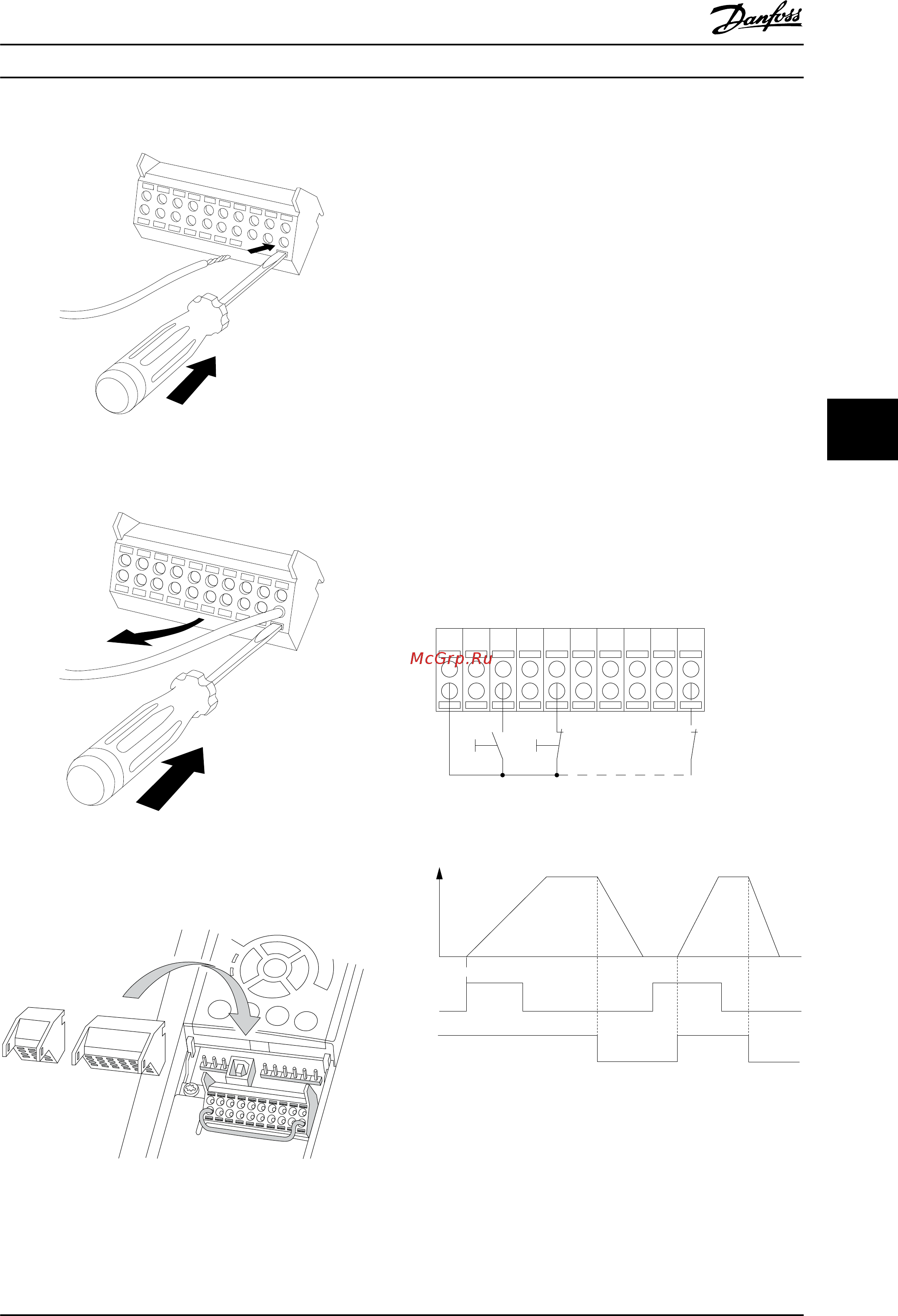

Рисунок 6.51 Вставьте отвертку
3. Вставьте провод в соседнее круглое отверстие.
130BT311.10
Рисунок 6.52 Вставьте кабель
4. Извлеките отвертку. Теперь провод закреплен
в
клемме.
130BT306.10
Рисунок 6.53 Извлеките отвертку
Чтобы извлечь провод из клеммы
1.
Вставьте
отвертку
1)
в квадратное отверстие.
2. Вытяните провод.
1) Не более 0,4 x 2,5 мм
6.5.6 Пример базовой схемы
подключения
1. Установите клеммы из пакета с комплектом
принадлежностей
на передней стороне
преобразователя частоты.
2. Подключите клеммы 18 и 27 к напряжению
+24 В (клемма 12/13)
Установки по умолчанию
18 = пуск, 5-10 Клемма 18, цифровой вход [9]
27 = инверсный останов, 5-12 Клемма 27, цифровой вход
[6]
37 = безопасное отключение крутящего момента,
инверсное
12 13 18 37
130BA156.12
322719 29 33 20
P 5 - 12 [6]
P 5 - 10[9]
+24V
Speed
Start Stop inverse Safe Stop
Start (18)
Start (27)
Рисунок 6.54 Пример базовой схемы подключения
Электрический монтаж Руководство по проектированию
MG11BC50 Danfoss A/S © Вер. 06/2014 Все права защищены. 127
