7.1.7 Пример применения ИЛК
2 sec
Max. ref.
P 3-03
2 sec
Preset ref.(0)
P 3-10(0)
State 1
State 3State 2
Preset ref.(1)
P 3-10(1)
Term 18
P 5-10(start)
130BA157.11

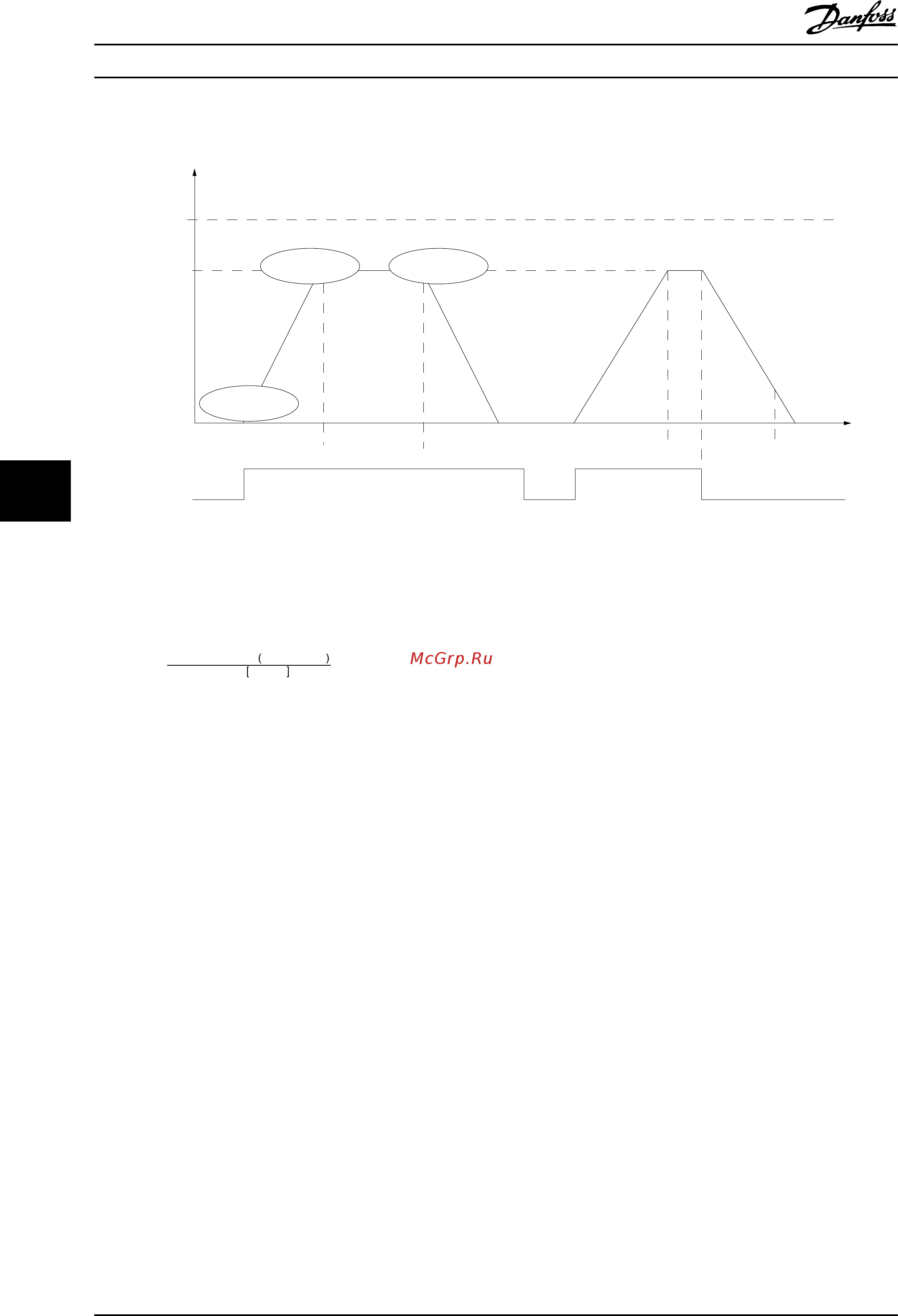

Рисунок 7.5 Одна последовательность 1: Пуск — разгон — работа на заданной скорости в течение 2 с — замедление и
удерживание
вала до останова
Установите нужные значения времени изменения скорости в параметрах 3-41
Время разгона 1 и 3-42 Время
замедления 1.
t
изм. скор.
=
t
ускор.
×
n
норм.
пар.
. 1 − 25
задан.
об/мин
Установите для клеммы 27 значение Не
используется (5-12 Клемма 27, цифровой вход)
Установите предустановленное задание 0 на первую предустановленную скорость (3-10 Предустановленное задание
[0]) в процентах от максимальной заданной скорости (3-03 Максимальное задание). Пример: 60 %
Установите предустановленное задание 1 на вторую предустановленную скорость (3-10 Предустановленное задание
[1]). Пример: 0 % (ноль).
В пар. 13-20 Таймер контроллера SL [0] установите таймер 0 для постоянной скорости вращения. Пример: 2 с
В пар. 13-51 Событие контроллера SL [1] установите для события 1 значение True [1]
В пар. 13-51 Событие контроллера SL [2] установите для события 2 значение На задании [4]
В пар. 13-51 Событие контроллера SL [3] установите для события 3 значение Время ожид. 0 [30]
В пар. 13-51 Событие контроллера SL [4] установите для события 4 значение False [0]
В пар. 13-52 Действие контроллера SL [1] установите для действия 1 значение Выбор предуст. зад. 0 [10]
В пар. 13-52 Действие контроллера SL [2] установите для действия 2 значение Запуск таймера 0 [29]
В пар. 13-52 Действие контроллера SL [3] установите для действия 3 значение Выбор предуст. зад. 1 [11]
В пар. 13-52 Действие контроллера SL [4] установите для действия 4 значение Нет действия [1]
Примеры применения Руководство по проектированию
142 Danfoss A/S © Вер. 06/2014 Все права защищены. MG11BC50
