7.1.8 Каскад-контроллер

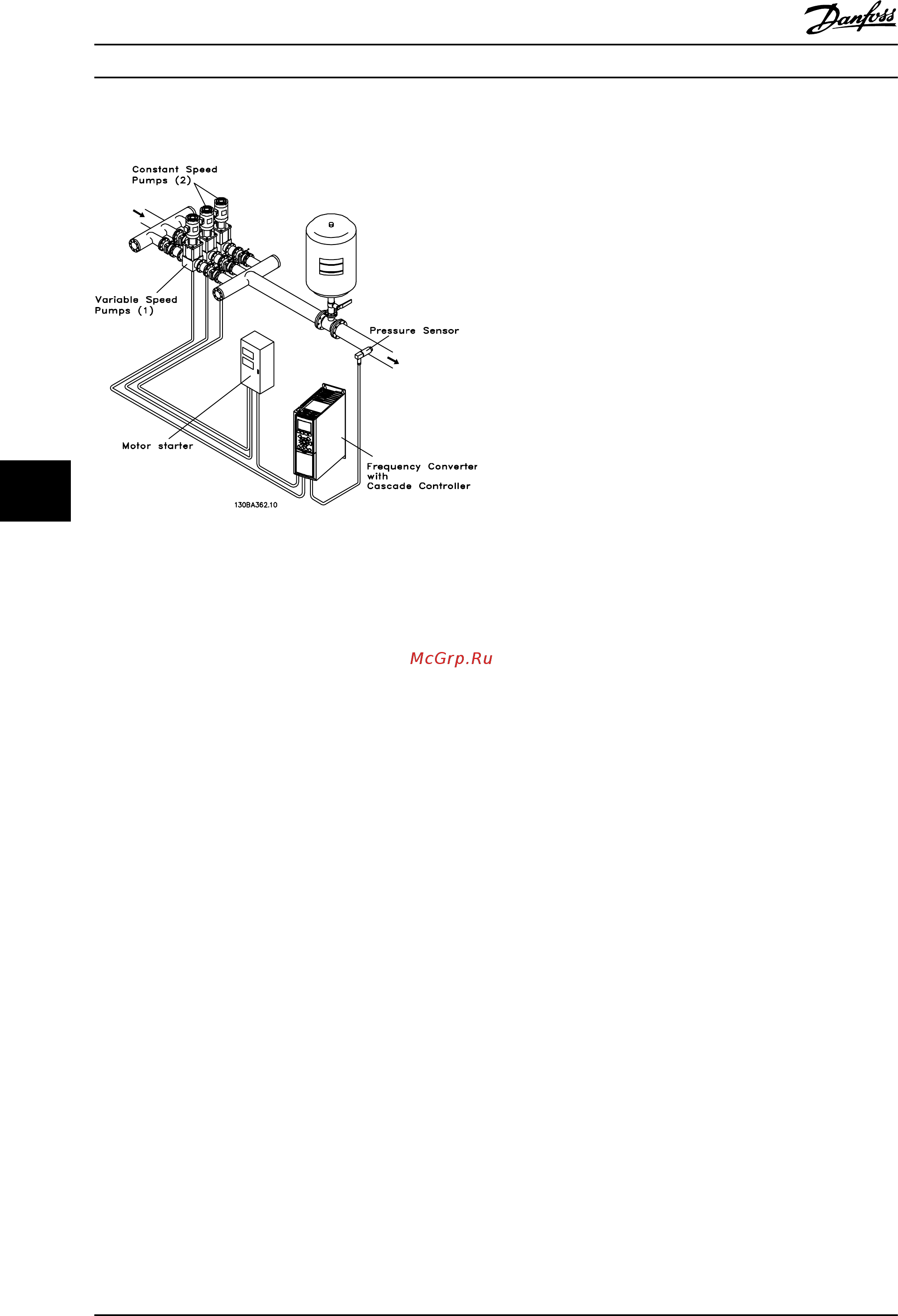

Рисунок 7.7 Применение с насосами
Каскадный контроллер используется в насосных
установках,
от которых требуется поддержание
определенного давления («напора») или уровня в
широком динамическом диапазоне. Работа насоса в
широком диапазоне изменения скорости не является
идеальным решением ввиду низкого КПД насоса и
наличия практического предела, составляющего около
25 % от номинальной скорости насоса, работающего с
полной нагрузкой.
В каскадном контроллере преобразователь частоты
управляет двигателем переменной скорости как
насосом переменной скорости (ведущим) и может
каскадировать до двух дополнительных насосов
постоянной скорости, включая и выключая их.
Управление переменной скоростью всей системы
производится путем изменения скорости вращения
первоначального насоса. Это позволяет сохранить
постоянное давление, устраняя скачки давления и
уменьшая тем самым механические напряжения в
системе и обеспечивая плавную работу насосной
системы.
Постоянный ведущий насос
Двигатели
должны быть одинакового типоразмера.
Каскадный контроллер позволяет преобразователю
частоты управлять насосами в количестве до 5 единиц
одинакового типоразмера с помощью двух встроенных
реле преобразователя частоты и клемм 27, 29
(цифровой вход/цифровой выход). Когда регулируемый
насос (ведущий) подключен непосредственно к
преобразователю частоты, остальные 4 насоса
контролируются двумя встроенными реле
преобразователя частоты и клемами 27,29 (цифровой
вход/цифровой выход). Чередование ведущего насоса
не может быть выбрано, если ведущий насос является
фиксированным.
Чередование ведущего насоса
Двигатели должны быть одинакового типоразмера. Эта
функция позволяет осуществлять циклическое
переключение преобразователя частоты между
насосами в системе (когда 25-57 Реле на насос = 1,
максимальное количество насосов 4. Когда 25-57 Реле
на насос = 2, максимальное количество насосов — 3). В
таком режиме время работы распределяется между
насосами более равномерно, сокращая техническое
обслуживание и увеличивая надежность и срок службы
системы. Чередование ведущего насоса может
происходить по командному сигналу или при
каскадировании (добавлении ведомого насоса).
Командой может служить ручное чередование или
сигнал события чередования. Если выбирается событие
чередования, чередование ведущего насоса может
происходить при появлении каждого события. Можно
выбрать чередование по истечении времени таймера, в
заданное время суток или когда ведущий насос
переходит в режим ожидания. Каскадирование
определяется текущей нагрузкой системы.
25-55 Переключить, если нагрузка < 50% = 1, если
нагрузка > 50 % чередования не происходит. Если
нагрузка <= 50 %, происходит чередование. Если 25-55
Переключить, если нагрузка < 50 % = 0, чередование
происходит независимо от величины нагрузки. Общая
производительность насосов определяется как сумма
производительностей ведущего насоса и ведомого
насосов.
Примеры применения Руководство по проектированию
144 Danfoss A/S © Вер. 06/2014 Все права защищены. MG11BC50
