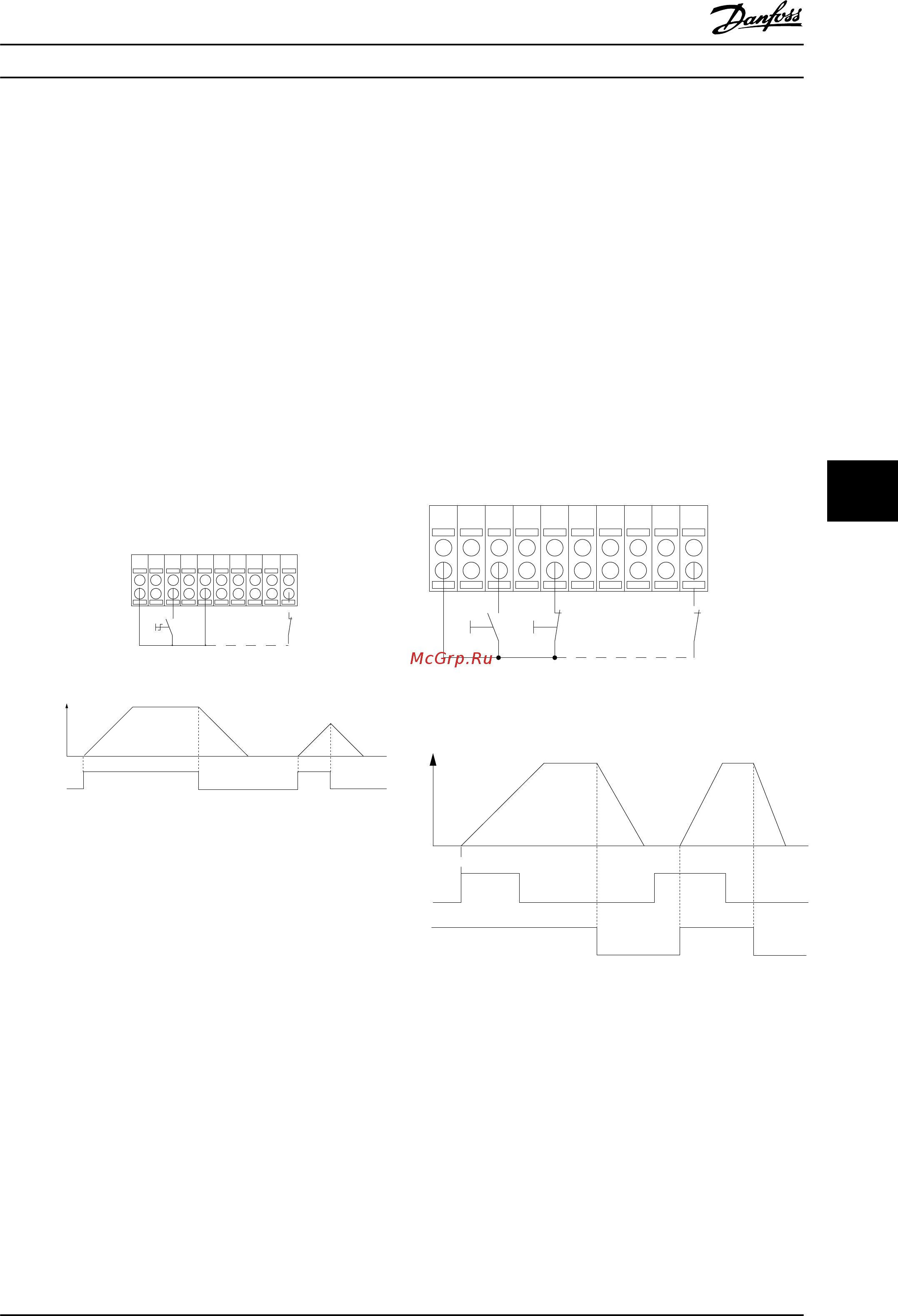

7 Примеры применения
7.1 Примеры применения
7.1.1 Пуск/останов
Клемма 18 = пуск/останов 5-10
Клемма 18, цифровой
вход [8] Пуск
Клемма 27 = Не используется 5-12 Клемма 27, цифровой
вход [0] Не используется (По умолчанию выбег,
инверсный)
5-10 Клемма 18, цифровой вход = Пуск (по
умолчанию)
5-12 Клемма 27, цифровой вход = выбег,
инверсный (по умолчанию)
12 13 18 37
130BA155.12
322719 29 33 20
P 5-12 [0]
P 5-10 [8]
Start/Stop
+24V
Speed
Safe Stop
Start/Stop
[18]
Рисунок 7.1 Клемма 37: Предусматривается только с
функцией
безопасного останова!
7.1.2 Импульсный пуск/останов
Terminal 18 = start/stop 5-10
Клемма 18, цифровой вход
[9] Импульсный запуск
Клемма 27= Останов 5-12 Клемма 27, цифровой вход[6]
Останов, инверсный
5-10 Клемма 18, цифровой вход = Импульсный
запуск
5-12 Клемма 27, цифровой вход = Останов,
инверсный
12 13 18 37
130BA156.12
322719 29 33 20
P 5 - 12 [6]
P 5 - 10[9]
+24V
Speed
Start Stop inverse Safe Stop
Start (18)
Start (27)
Рисунок 7.2 Клемма 37: Предусматривается только с
функцией
безопасного отключения крутящего момента.
Примеры применения Руководство по проектированию
MG11BC50 Danfoss A/S © Вер. 06/2014 Все права защищены. 139
