Danfoss VLT HVAC Drive FC-102P75KT4 [17/92] Уведомление
![Danfoss VLT HVAC Drive FC-102P75KT4 [17/92] Уведомление](/views2/1559647/page17/bg11.png)
130BD529.11
1
2
3
4
5
6
7
8
PE
U
V
W
9
L1
L2
L3
PE
10
11

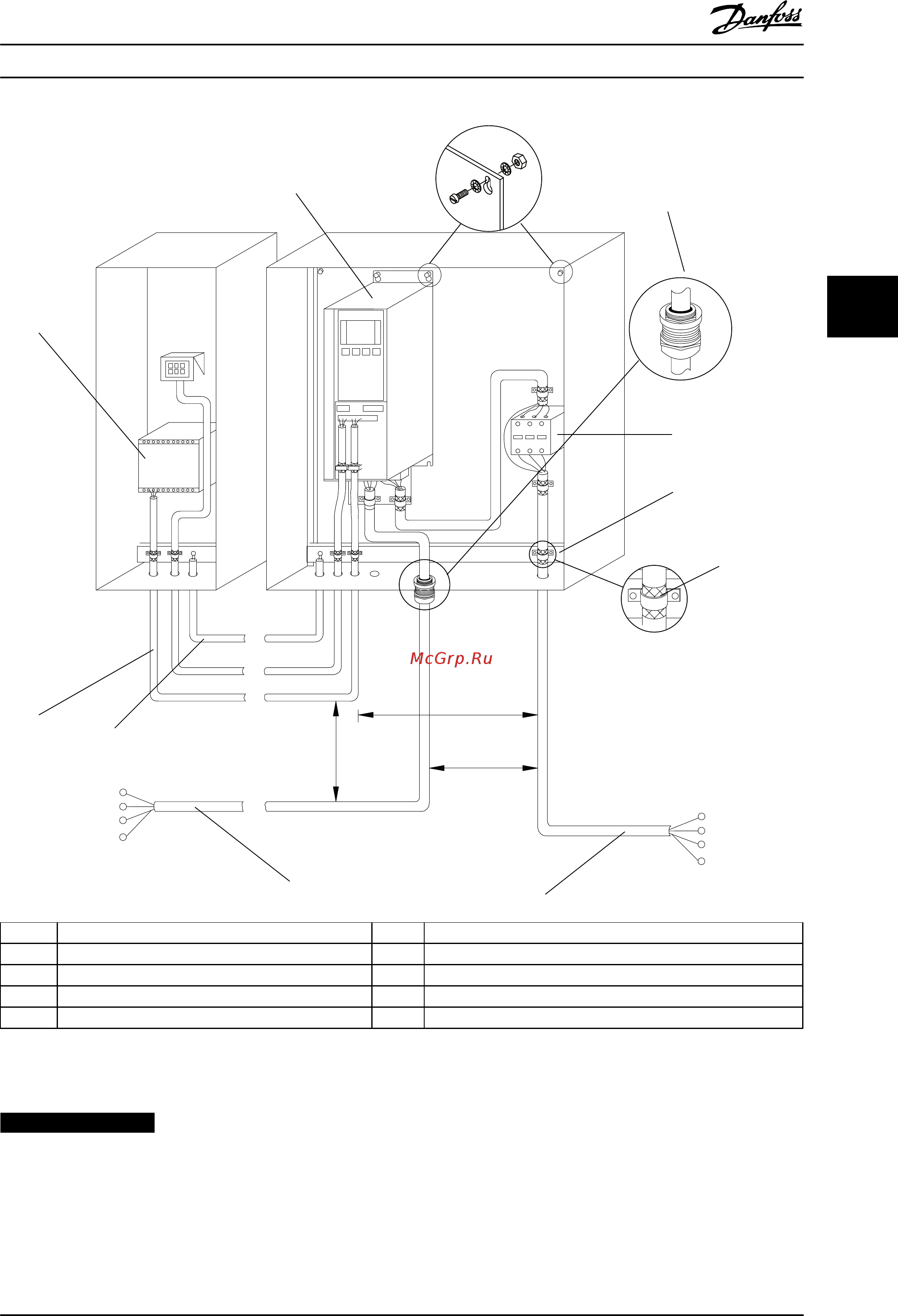

1 ПЛК 6 Кабельное уплотнение
2 Преобразователь частоты 7 Двигатель, 3 фазы и защитное заземление
3 Выходной контактор 8 Сеть, 3 фазы и усиленное защитное заземление
4 Рейка заземления (защитное заземление) 9 Проводка цепи управления
5 Кабельная изоляция (зачищена) 10 Выравнивающий кабель, минимум 16 мм²
Рисунок 4.2 Электрическоеподключение с учетом требований ЭМС
УВЕДОМЛЕНИЕ
ПОМЕХИ ЭМС
В
качестве кабелей двигателя и управления используйте экранированные кабели, прокладывая кабели входного
питания, двигателя и управления отдельно. Несоблюдение требований к изоляции силовых кабелей, кабелей
двигателя и кабелей цепи управления может привести к непредусмотренным ситуациям и снижению
эффективности работы оборудования. Минимальное расстояние между кабелями управления, двигателя и
питания составляет 200 мм.
Электрический монтаж Инструкции по эксплуатации
MG11AK50 Danfoss A/S © Вер. 06/2014 Все права защищены. 15
