4.7 Подключение сети переменного тока.
•
Размер проводов зависит от входного тока
преобразователя частоты. Сведения о
максимальных размерах проводов см. в
глава 8.1 Электрические характеристики.
•
Используйте кабель размера, рекомендуемого
государственными и местными нормами
электробезопасности.
Процедура
1. Подключите провода 3-фазного входного
питания переменного тока к клеммам L1, L2 и
L3 (см. Рисунок 4.9).
2. В зависимости от конфигурации оборудования
входное питание подключается к силовым
входным клеммам или ко входному
разъединителю.
3. Заземлите кабель в соответствии с
инструкциями по заземлению, изложенными в
глава 4.3 Заземление.
4. При питании от сети, изолированной от земли
(IT-сеть или плавающий треугольник) или от
сети TT/TN-S с заземленной ветвью
(заземленный треугольник), установите для
пар. 14-50 Фильтр ВЧ-помех значение «ВЫКЛ.»
во избежание повреждения промежуточной
цепи и для уменьшения емкостных токов на
землю согласно стандарту IEC 61800-3.
L 1
L 2
L 3
91
92
93
130BT336.10

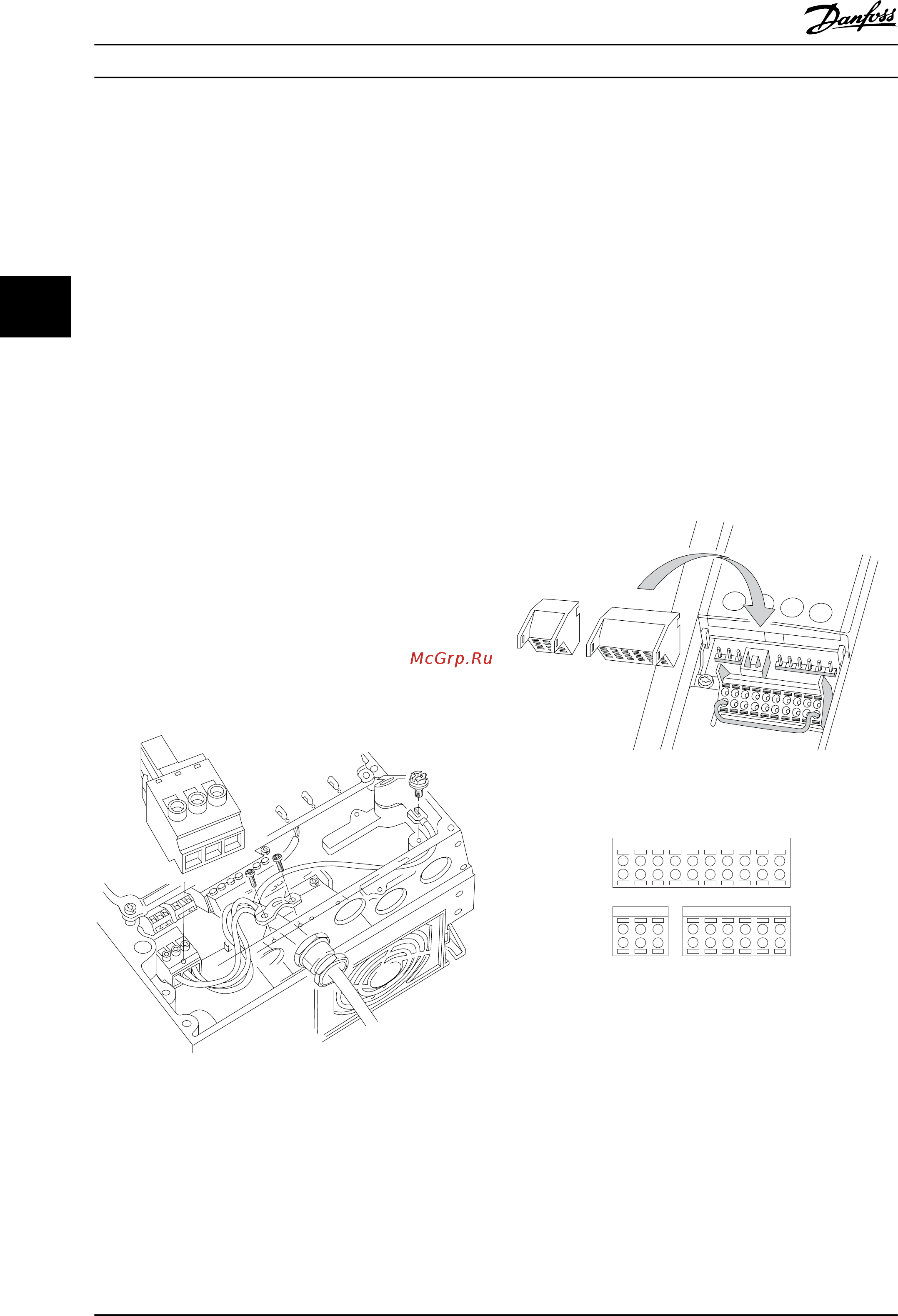

Рисунок 4.9 Подключение к сети питания переменного тока
4.8 Подключение элементов управления
•
Необходимо изолировать провода
подключения элементов управления от
высоковольтных компонентов преобразователя
частоты.
•
Если преобразователь частоты подключен к
термистору, провода цепи управления данного
термистора должны быть экранированы и
иметь усиленную/двойную изоляцию.
Рекомендуемое напряжение питания — 24 В
пост. тока.
4.8.1 Типы клемм управления
На Рисунок
4.10 и Рисунок 4.11 показаны съемные
разъемы преобразователя частоты. Функции клемм и
настройки по умолчанию приведены в Таблица 4.2.
2
3
4
1
130BB921.11
Рисунок 4.10 Расположение клемм управления
12 13 18 19 27 29 32 33 20 37
39 42 50 53 54 55
61 68 69
130BB931.10
1
2 3
Рисунок 4.11 Номера клемм
•
Разъем 1 содержит четыре программируемые
клеммы цифровых входов, две дополнительные
цифровые клеммы, программируемые для
использования с цифровыми входами либо
цифровыми выходами, клемму питания 24 В
пост. тока и общую клемму для
дополнительного пользовательского источника
питания 24 В пост. тока.
•
Разъем 2 содержит клеммы (+)68 и (-)69 для
интерфейса последовательной связи RS-485.
Электрический монтаж Инструкции по эксплуатации
18 Danfoss A/S © Вер. 06/2014 Все права защищены. MG11AK50
