4.8.2 Подключение к клеммам
управления
Для облегчения монтажа разъемы клемм управления
можно
отсоединять от преобразователя частоты, как
показано на Рисунок 4.10.
УВЕДОМЛЕНИЕ
Для сведения помех к минимуму провода цепи
управления
должны быть как можно более короткими
и должны быть проложены отдельно от
высоковольтных кабелей.
1. Разомкните контакт, вставив небольшую
отвертку
в прорезь, расположенную над
контактом, и подтолкнув отвертку немного
вверх.
130BD546.10
2
1
10 mm
29
27
32
19
18
13
12
33

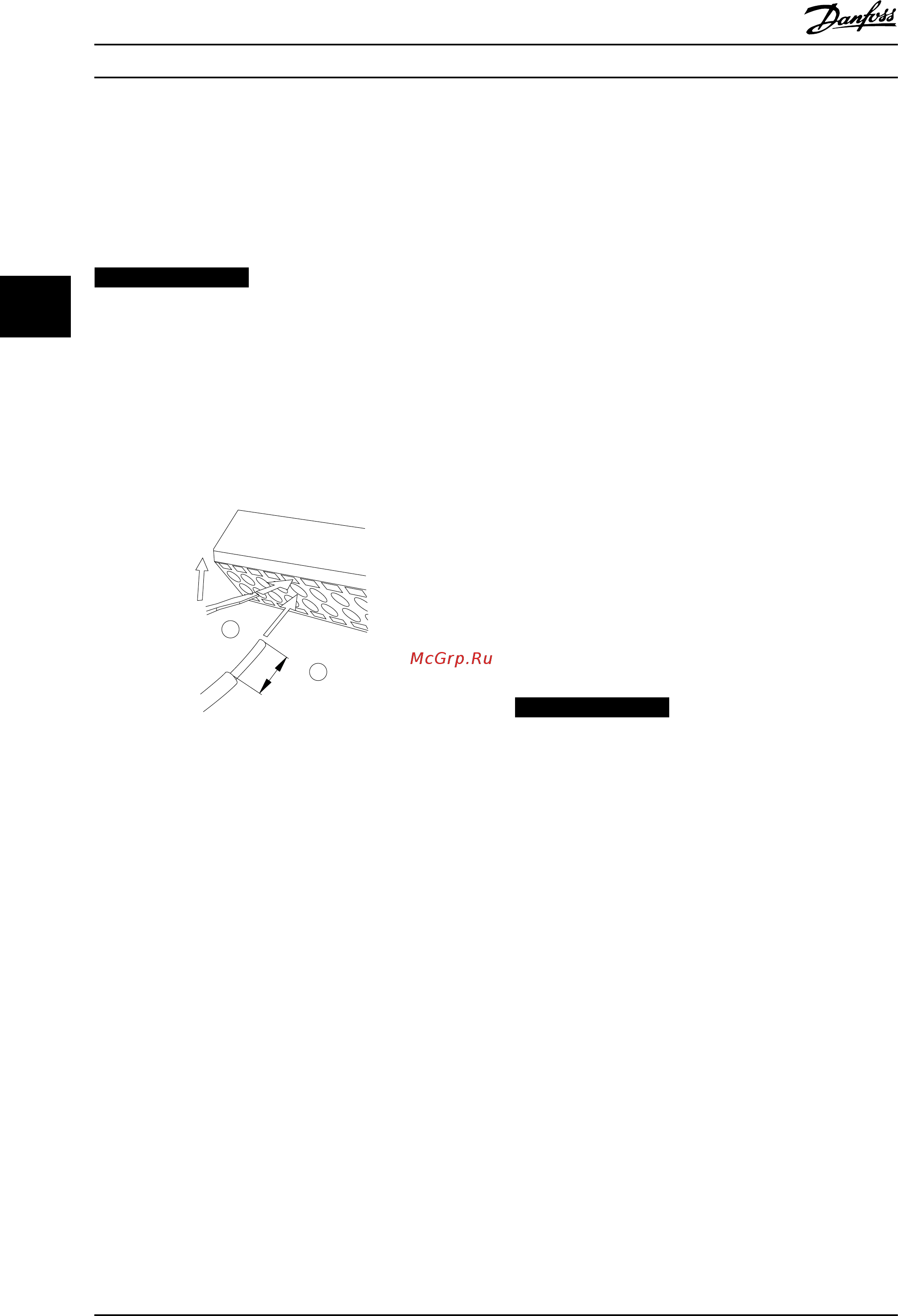

Рисунок 4.12 Подключение проводов цепи управления
2. Вставьте зачищенный управляющий провод в
контакт.
3.
Выньте отвертку для фиксации провода
управления в контакте.
4. Убедитесь в том, что контакт надежно
закреплен. Слабый контакт может привести к
сбоям в работе оборудования или к снижению
рабочих характеристик.
Размеры проводки для клемм управления см. в
глава 8.5 Спецификация кабелей, а типовые
подключения элементов управления — в
глава 6 Примеры настройки для различных применений.
4.8.3 Разрешение работы двигателя
(клемма
27)
Между клеммами 12 (или 13) и 27 может понадобиться
перемычка
для работы преобразователя частоты с
запрограммированными значениями заводских
настроек по умолчанию.
•
Клемма 27 цифрового выхода служит для
получения команды внешней блокировки 24 В
постоянного тока. Во многих случаях
применения пользователь подключает внешнее
устройство блокировки к клемме 27.
•
Если устройство блокировки отсутствует,
соедините перемычкой клемму управления 12
(рекомендуется) или 13 с клеммой 27. Это
позволит передать внутренний сигнал 24 В на
клемму 27.
•
При отображении в строке состояния в нижней
части LCP надписи AUTO REMOTE COAST
(АВТОМАТИЧЕСКИЙ УДАЛЕННЫЙ СИГНАЛ
ОСТАНОВА ВЫБЕГОМ) устройство готово к
работе, но не хватает входного сигнала на
клемме 27.
•
При заводской установке дополнительного
оборудования с подключением на клемму 27
не удаляйте эту проводку.
УВЕДОМЛЕНИЕ
Преобразователь частоты не может работать без
сигнала
на клемме 27, за исключением случаев, когда
клемма 27 перепрограммирована.
4.8.4 Выбор входа по току/напряжению
(переключатели)
Клеммы аналоговых входов 53 и 54 можно назначить
как
для работы с входными сигналами напряжения
(0–10 В), так и с входными сигналами тока (0/4–20 мА)
Значения параметров по умолчанию
•
Клемма 53: сигнал обратной связи в
разомкнутом контуре (см. 16-61 Клемма 53,
настройка переключателя).
•
Клемма 54: сигнал обратной связи в замкнутом
контуре (см. 16-63 Клемма 54, настройка
переключателя).
Электрический монтаж Инструкции по эксплуатации
20 Danfoss A/S © Вер. 06/2014 Все права защищены. MG11AK50
