УВЕДОМЛЕНИЕ
Если в строке состояния в нижней части LCP
отображается
сообщение АВТОМАТИЧЕСКИЙ
УДАЛЕННЫЙ СИГНАЛ ОСТАНОВА ВЫБЕГОМ или
Аварийный сигнал 60, Вн. блок., устройство готово к
работе, но не хватает входного сигнала на клемме,
например, 27. Подробнее см. в глава 4.8.3 Разрешение
работы двигателя (клемма 27).
5.3 Работа панели местного управления
5.3.1 Панель местного управления
Панель местного управления (LCP) представляет собой
комбинацию
дисплея и клавиатуры и расположена на
передней части преобразователя.
LCP выполняет несколько пользовательских функций:
•
Пуск, останов и регулирование скорости в
режиме местного управления.
•
Отображение рабочих данных, состояния,
предупреждений и оповещений.
•
Программирование функций преобразователя
частоты.
•
Ручной сброс преобразователя частоты после
сбоя, если автоматический сброс отключен.
Предлагается также дополнительная цифровая панель
(NLCP). Принцип работы NLCP аналогичен принципу
работы локальной панели. Подробное описание
использования NLCP см. в Руководстве по
программированию.
УВЕДОМЛЕНИЕ
Для использования ПК в процессе ввода в
эксплуатацию
установите Средство конфигурирования
MCT 10. Это программное обеспечение можно
загрузить из Интернета (базовая версия) или заказать
с использованием номера для заказа 130B1000
(версия с расширенными возможностями). Для
получения дополнительных сведений и загрузки ПО
см. www.danfoss.com/BusinessAreas/DrivesSolutions/
Software+MCT10/MCT10+Downloads.htm.
5.3.2 Вид LCP
LCP разделена на четыре функциональные зоны (см.
Рисунок
5.1).
A. Область экрана
B. Кнопки меню дисплея
C. Навигационные кнопки и световые
индикаторы (светодиоды)
D. Кнопки управления и сброса
130BD512.10
Auto
on
Reset
Hand
on
O
Status
Quick
Menu
Main
Menu
Alarm
Log
Back
Cancel
Info
OK
Status
1(1)
0.00 kW
O Remote Stop
0.0Hz
On
Alarm
Warn.
A
0.00 A
0.0 %
B
C
D
2605 kWh
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18 19 20 21

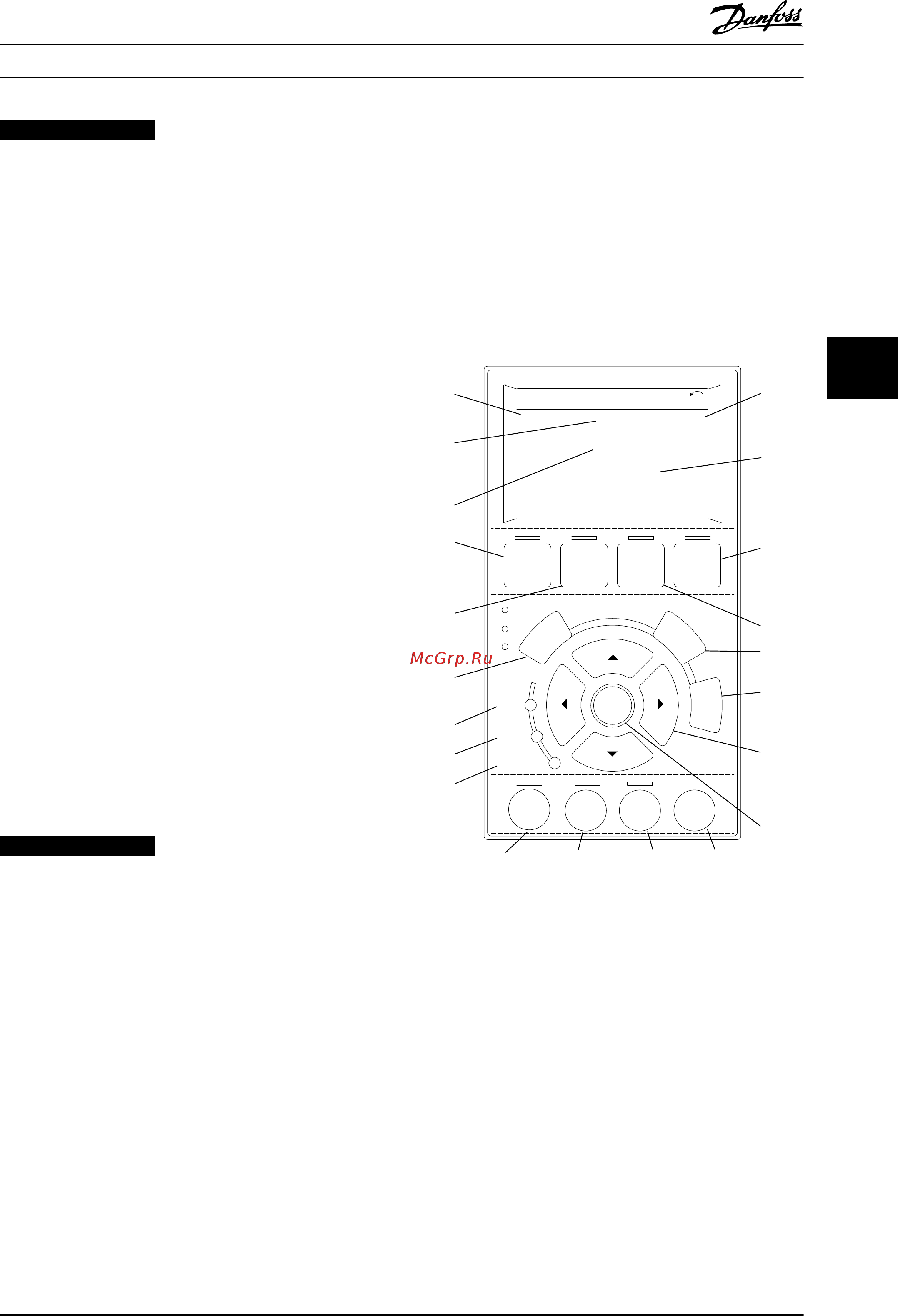

Рисунок 5.1 Панель местного управления (LCP)
Ввод в эксплуатацию Инструкции по эксплуатации
MG11AK50 Danfoss A/S © Вер. 06/2014 Все права защищены. 25
