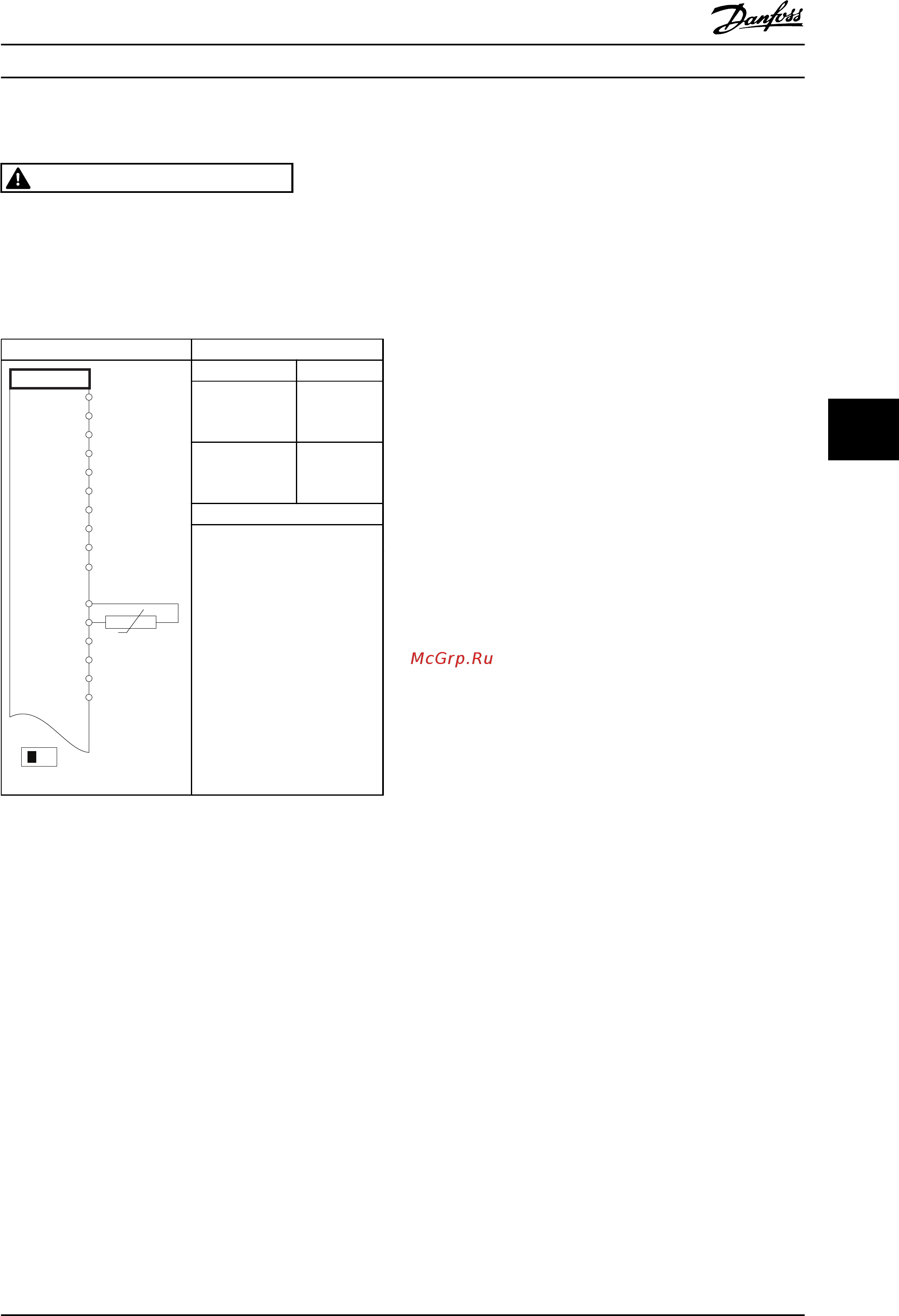

6.1.5 Термистор двигателя
ПРЕДУПРЕЖДЕНИЕ
ИЗОЛЯЦИЯ ТЕРМИСТОРА
Существует
опасность повреждения оборудования.
•
Для соответствия требованиям PELV к
изоляции используйте только термисторы с
усиленной или двойной изоляцией.
Параметры
130BB686.12
VLT
+24 V
+24 V
D IN
D IN
D IN
COM
D IN
D IN
D IN
+10 V
A IN
A IN
COM
A OUT
COM
12
13
18
19
20
27
29
32
33
50
53
54
55
42
39
A53
U - I
D IN
37
Функция Настройка
1-90 Тепловая
защита
двигателя
[2] Откл. по
термистору
1-93 Источник
термистора
[1]
Аналоговый
вход
53
* = Значение по умолчанию
Примечания/комментарии.
Если
требуется только
предупреждение, следует
выбрать [1] Предупр.по
термист. в 1-90 Тепловая
защита двигателя.
Цифровой вход D IN 37
является опцией.
Таблица 6.10 Термистор двигателя
Примеры настройки для разли... Инструкции по эксплуатации
MG11AK50 Danfoss A/S © Вер. 06/2014 Все права защищены. 37
