13
Названия компонентов и функции
Название Функция
A
Откройте крышку
объектива
Закройте крышку объектива для защиты оптических компонентов, если устройство
не используется.
Проецирование можно остановить, закрыв объектив крышкой. Если объектив будет закрыт
крышкой в течение 30 минут, лампа устройства автоматический выключится. sстр.20
B
Разъём для
подключения
наушников
Подключение наушников к устройству.
sстр.54
C
Приёмник
инфракрасных
сигналов от пульта
дистанционного
управления
Прием сигналов с пульта ДУ.
sстр.17
D
Динамики
Поддерживает Dolby Virtual Speaker.
sстр.56
E
Порт USB
Подключение USB-памяти с поддержкой спецификации 1.1 или многофункционального
устройства считывания карт памяти для воспроизведения файлов в формате MP3/WMA,
JPEG, DivX
®
и устройств хранения других форматов. sстр.48
F
Дисплей Отображение сообщений о рабочем состоянии устройства. sстр.21
G
Кнопка извлечения Нажмите эту кнопку, чтобы извлечь диск из лотка. sстр.24
H
Дисковый лоток Вставьте диск для воспроизведения. sстр.21
I
Ножки
Устройство можно наклонять, изменяя положение ножек на панели разъемов.
Если ножки развернуты на максимальную длину, угол наклона устройства составит не более
10 градусов.
sстр.23
J
Слот для замка
безопасности (
j)
Поддерживает систему защиты Kensington. Более подробную информацию см. на веб-сайте
компании Kensington по адресу http://www.kensington.com/.
K
Отверстие для забора
воздуха
Подача охлаждающего воздуха в устройство. По мере скопления пыли в фильтре или
в отверстии для забора воздуха температура проектора повышается, что может привести
к проблемам в работе и сократить срок службы оптической системы. Рекомендуется
проводить чистку регулярно.
sстр.72
L
Объектив
Проецирование изображения.

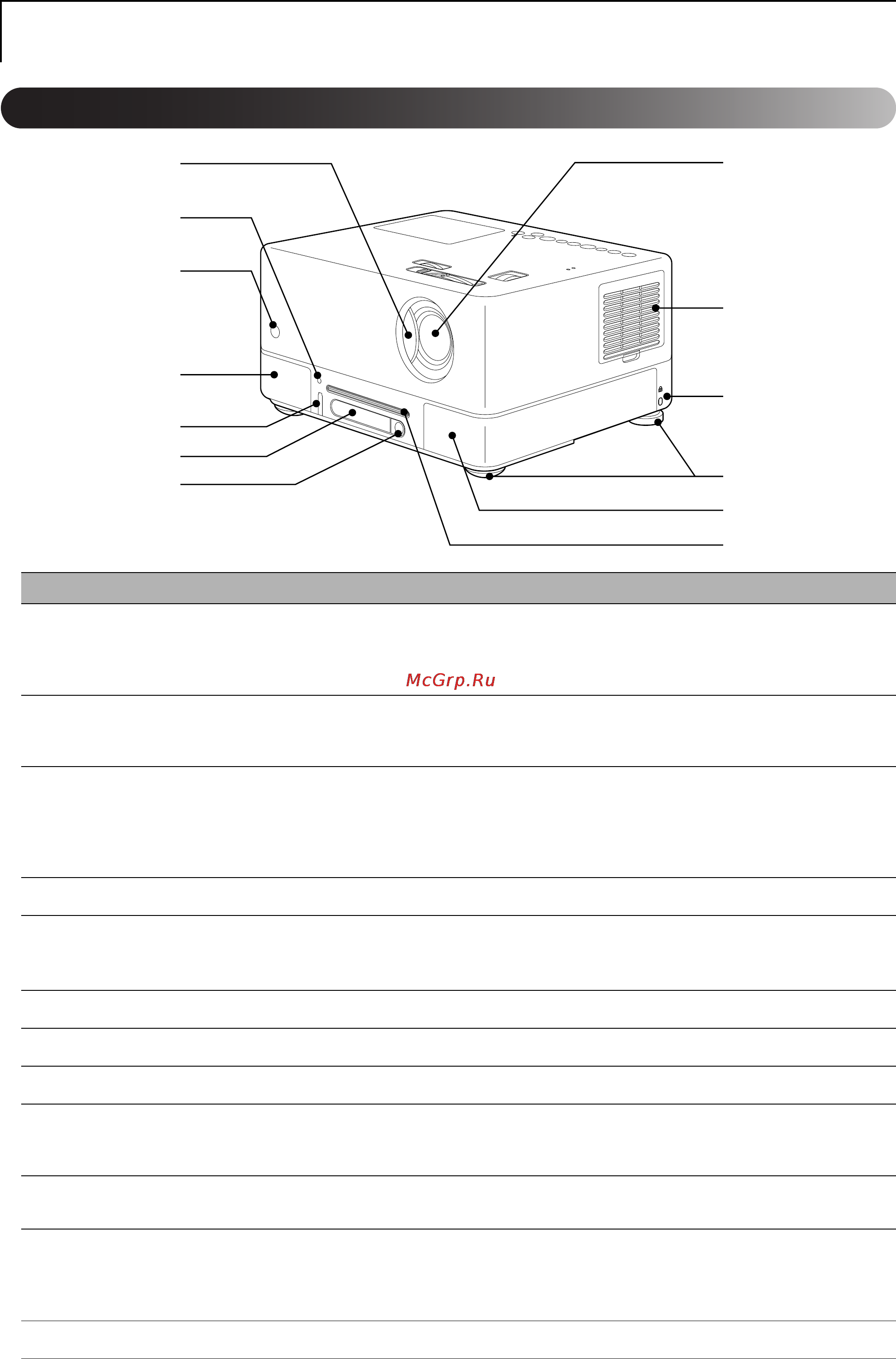

Вид спереди
B
D
C
E
F
G
H
I
J
L
A
K
D
