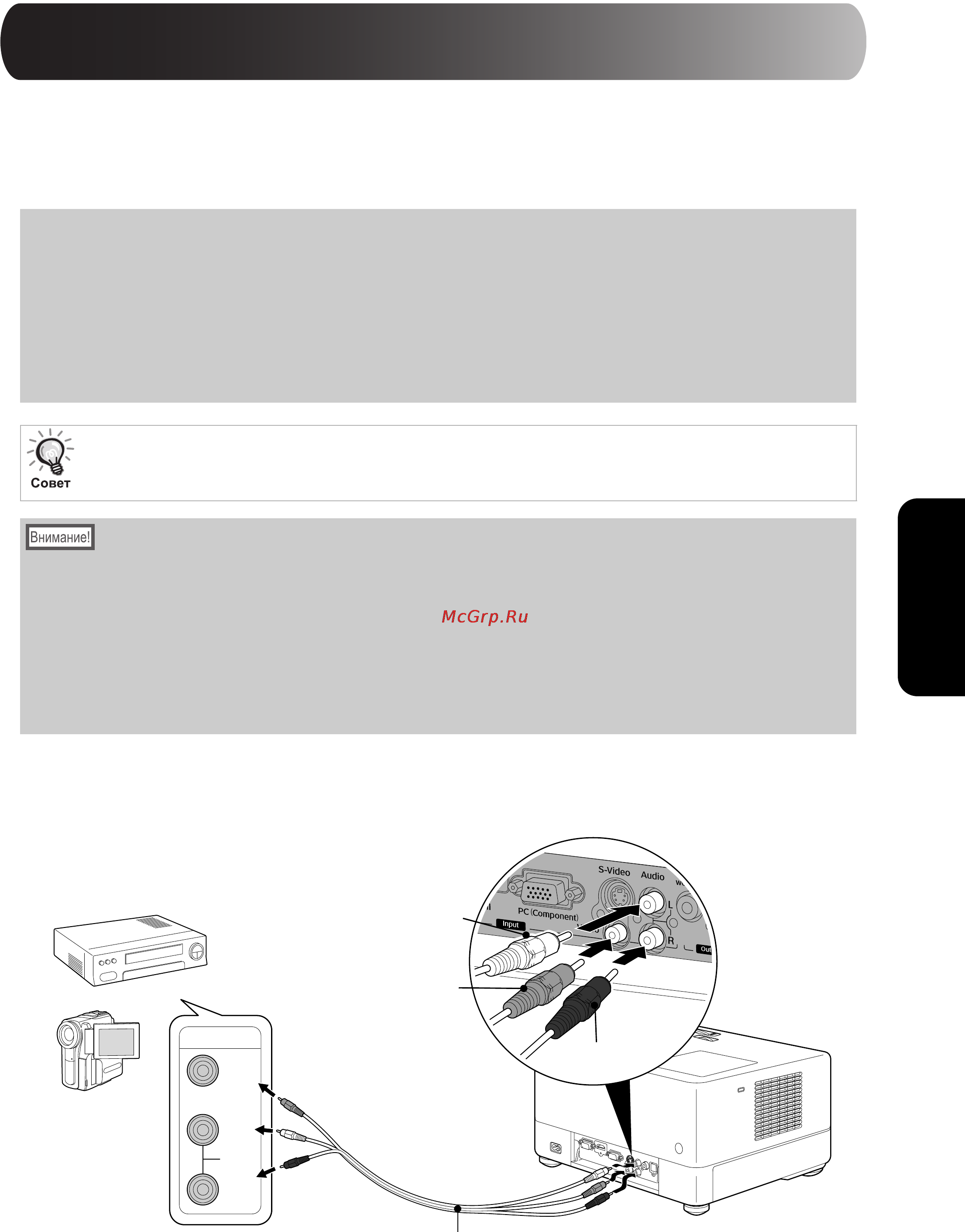

49
Дополнительные
операции
Кроме проецирования со встроенного DVD-проигрывателя, проектор может проецировать изображения
скомпьютера или со следующего видеооборудования, имеющего видеовыход.
- Видеомагнитофон - Игровая приставка - Видеоустройство со встроенным ТВ-тюнером
- Видеокамера и прочие
Подключение с помощью видеокабеля
Формат сигнала видеооборудования
Тип передаваемого видеосигнала зависит от видеооборудования. Качество изображения изменяется в зависимости
от формата видеосигнала. В целом, порядок убывания качества изображения выглядит следующим образом.
1. Компонентный видеосигнал _ 2. S-video _ 3. Композитный видеосигнал
Сведения об использовании надлежащей сигнальной системы см. в "Документации", которая входит в комплект
поставки используемого видеооборудования. Композитный видеосигнал может также называться "Image output" (Сигнал
вывода
изображения).
Если видеооборудование оснащено нестандартным разъёмом, используйте для подключения кабель, входящий
вкомплект поставки устройства, или дополнительно приобретаемый кабель.
• Выключите подключенное оборудование. Подключение включенного оборудования может привести к его
повреждению.
• Перед подключением устройства к проектору закройте крышку объектива. Если на линзе остаются следы,
это может значительно снизить чёткость проецируемого изображения.
• Не пытайтесь вставить кабельную вилку в разъём, если ответная часть не совпадает. Это может привести
к повреждению оборудования.
• Если
внешнее видеооборудование или компьютер не используются, закройте крышку панели разъемов.
Подключение проектора к внешнему видеоустройству,
телевизору или компьютеру
К аудиовыходу
К видеовходу (жёлтый)
Видео/аудио кабель (продается в розницу)
К входному разъему аудио
Жёлтый
Красный
Белый
Выход
(Видео)
Аудио
R
L
К порту видеовыхода
