Epson EMP-W5D [53/91] Подключение с помощью кабеля hdmi
![Epson EMP-W5D [53/91] Подключение с помощью кабеля hdmi](/views2/1056011/page53/bg35.png)
51
Дополнительные
операции

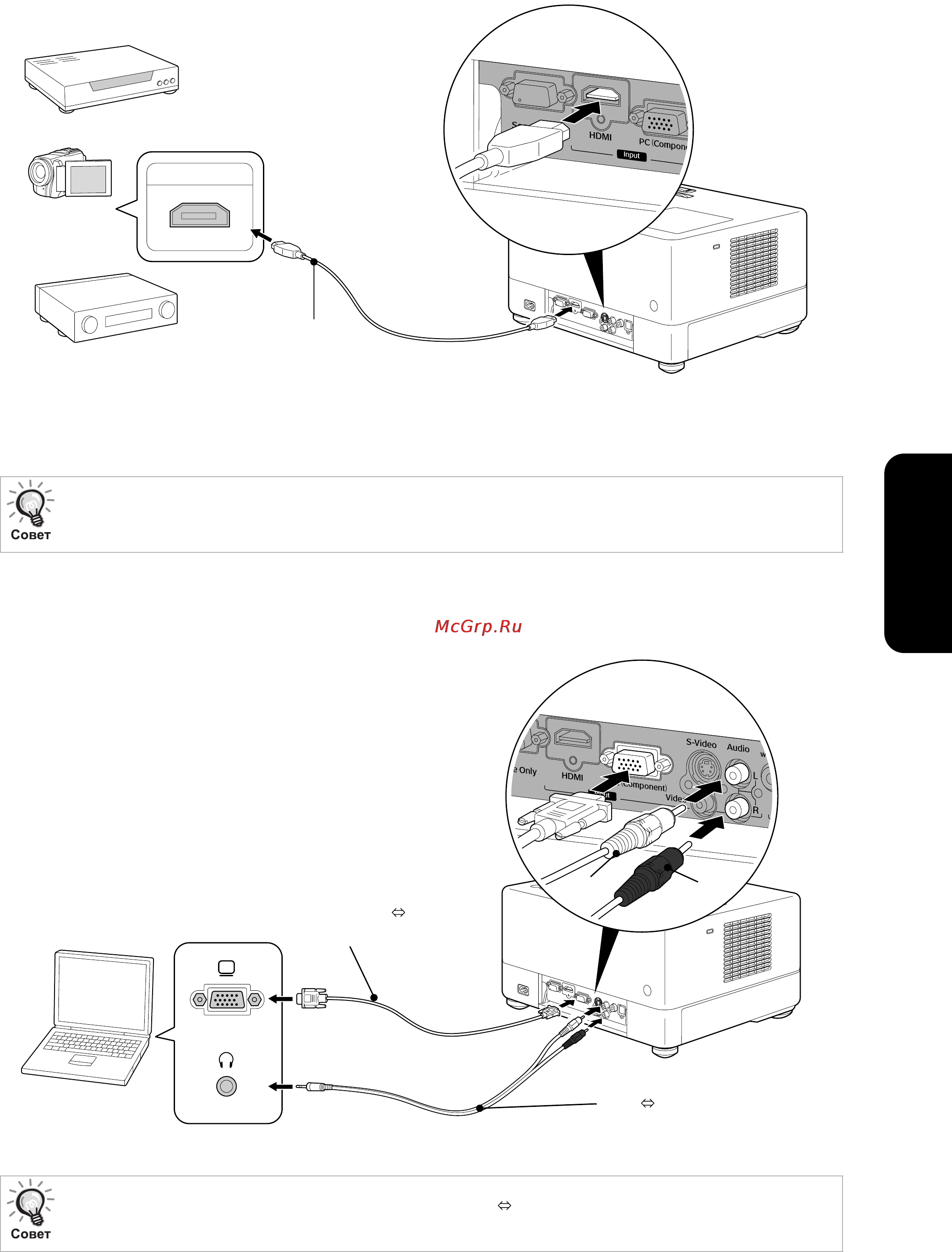

Подключение с помощью кабеля HDMI
Используйте кабель HDMI, соответствующий стандарту HDMI. В противном случае изображение может
искажаться или пропадать.
Подключение с помощью компьютера
Поддерживается стандарт PCM Audio. Если звуковой сигнал не выводится, настройте целевое устройство
врежим вывода PCM.
При использовании звукового кабеля с двумя разъемами 2RCA или стерео мини-штекером применяйте кабель
с маркировкой "No resistance" (Без сопротивления).
Выход
HDMI
К выходному разъему HDMI
кабель HDMI
(продается в розницу)
К входному разъему HDMI
К аудиовыходу
2RCA Звуковой стерео
кабель с двумя разъемами
(продается в розницу)
Кабель для подключения к компьютеру
(входит в комплект поставки)
(15-контактный D-образный мини-разъем 15-контактный
D-образный мини-разъем)
К выходному разъему дисплея
К входному
разъему аудио
К компьютерному
входу
Белый
Красный
