Epson EMP-W5D [17/91] Вид сверху
![Epson EMP-W5D [17/91] Вид сверху](/views2/1056011/page17/bg11.png)
15
Название Функция
A
Кольцо фокусировки
Для фокусировки изображений переместите влево или вправо.
sстр.22
B
Кольцо
масштабирования
Для изменения масштаба изображения переместите влево или вправо. sстр.22
C
Кольцо регулировки
положения объектива
по вертикали
Чтобы отрегулировать положение изображения по вертикали, перемещайте вперед и назад.
sстр.22
D
Индикатор состояния
При возникновении проблемы с устройством индикатор состояния горит или мигает в целях
обозначения проблемы.
sстр.66
E
Крышка лампы
Откройте эту крышку для замены лампы.
sстр.75
F
Кольцо регулировки
положения объектива
по горизонтали
Поворачивайте влево или вправо, чтобы отрегулировать положение изображения по
горизонтали. sстр.22
G
Кнопка крышки
объектива
Переместите фиксатор, чтобы открыть или закрыть крышку объектива. sстр.20

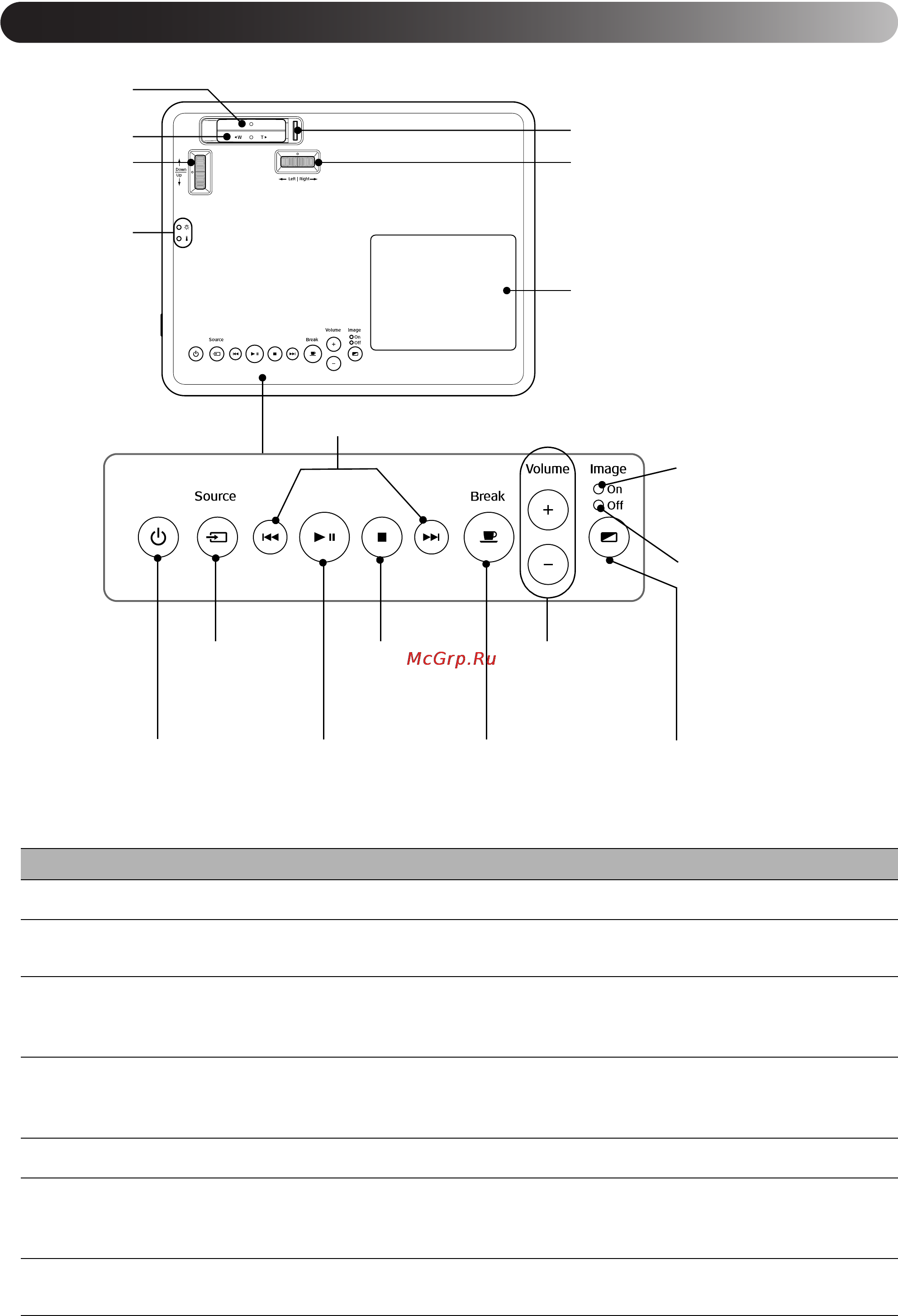

Вид сверху
A
B
C
D
G
vКнопка перехода sстр. 26
vКнопка Power
(Вкл/Откл)
sстр. 20, 24
vКнопка
воспроизведение/
пауза sстр. 25
vКнопка Break
(Перерыв)
sстр. 27
vКнопка Image On/Off
(Вкл/откл изображение)
sстр. 34
vКнопка Source
(Источник)
sстр. 52
vКнопка Stop
sстр. 24
vКнопки
регулировки
громкости
sстр. 22
F
E
vИндикатор Image
Off (Изображение
выключено)
sстр. 20, 24, 68
vИндикатор Image
On (Изображение
включено)
sстр. 68
