23
Быстрое начало
работы
Если выдвинуть ножку и наклонить устройство, в проецируемом изображении появится трапецеидальное
искажение.

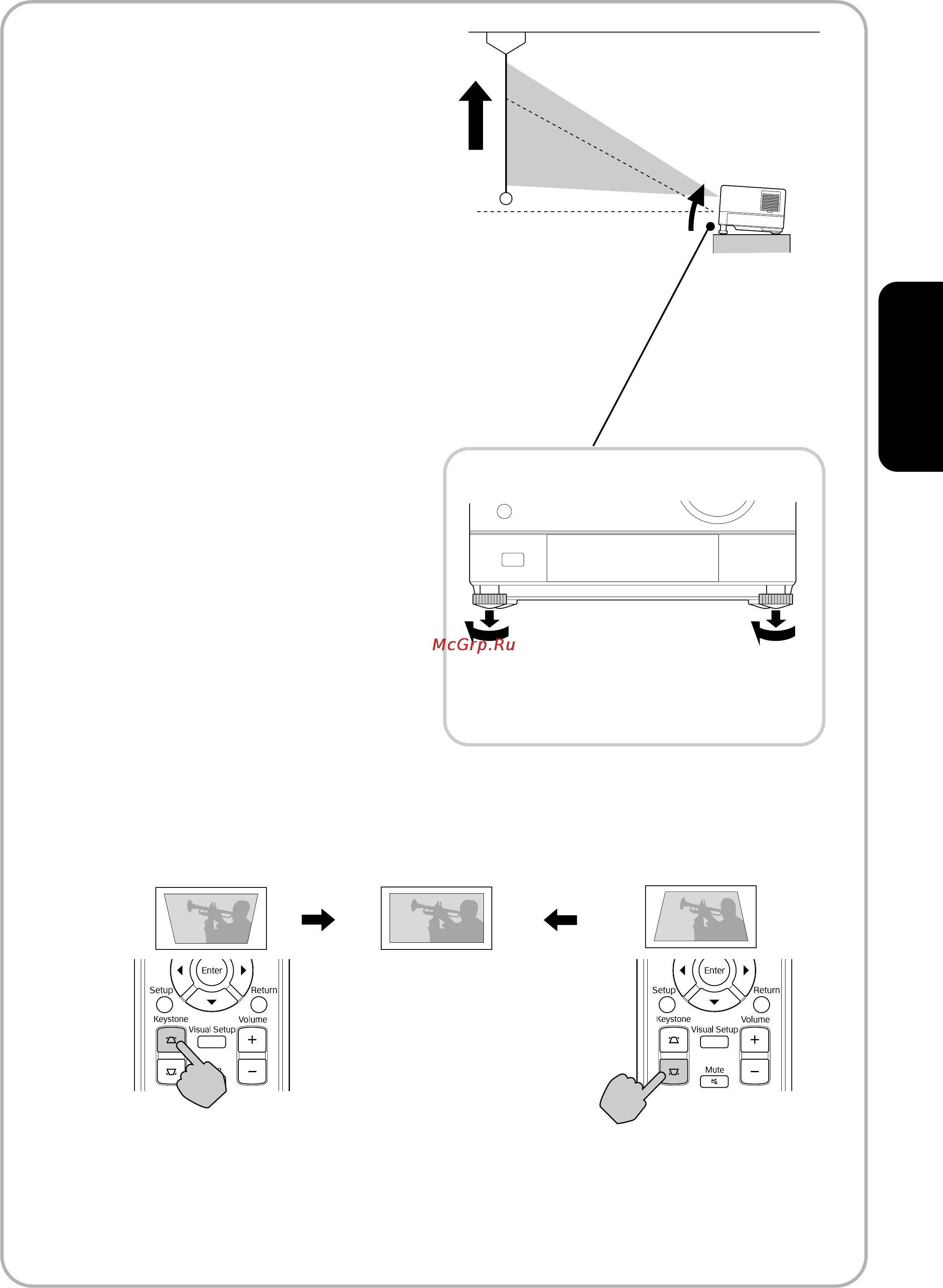

Скорректируйте трапецеидальное искажение следующим образом:
Форму изображения можно скорректировать, если наклон устройства составляет не более +/-15 относительно
горизонтальной оси.
Однако при больших углах фокусировка изображения затруднительна.
Если устройство наклонено, то путем регулировки положения объектива будет невозможно полностью
устранить трапецеидальное искажение
изображения.
Корректировка
трапецеидального искажения
изображения
(Трапецеидальное искажение)
Если проецируемое изображение выходит за
пределы диапазона регулировки с помощью кольца
регулировки положения объектива и требуется
проецировать изображение за пределами
диапазона, поднимите устройство, выдвигая
регулируемую ножку с лицевой стороны.
* После корректировки трапецеидального искажения
изображения качество проецируемого изображения
ухудшается по сравнению с изображением,
откорректированным с помощью механизма регулировки
положения объектива. Обычно регулировка положения
изображения выполняется с помощью смещения
объектива.
Отрегулируйте горизонтальное положение
устройства, изменяя положение ножек.
Положение ножек регулируется только со
стороны панели.
Если верхняя часть изображения шире нижней части Если нижняя часть изображения шире верхней части
