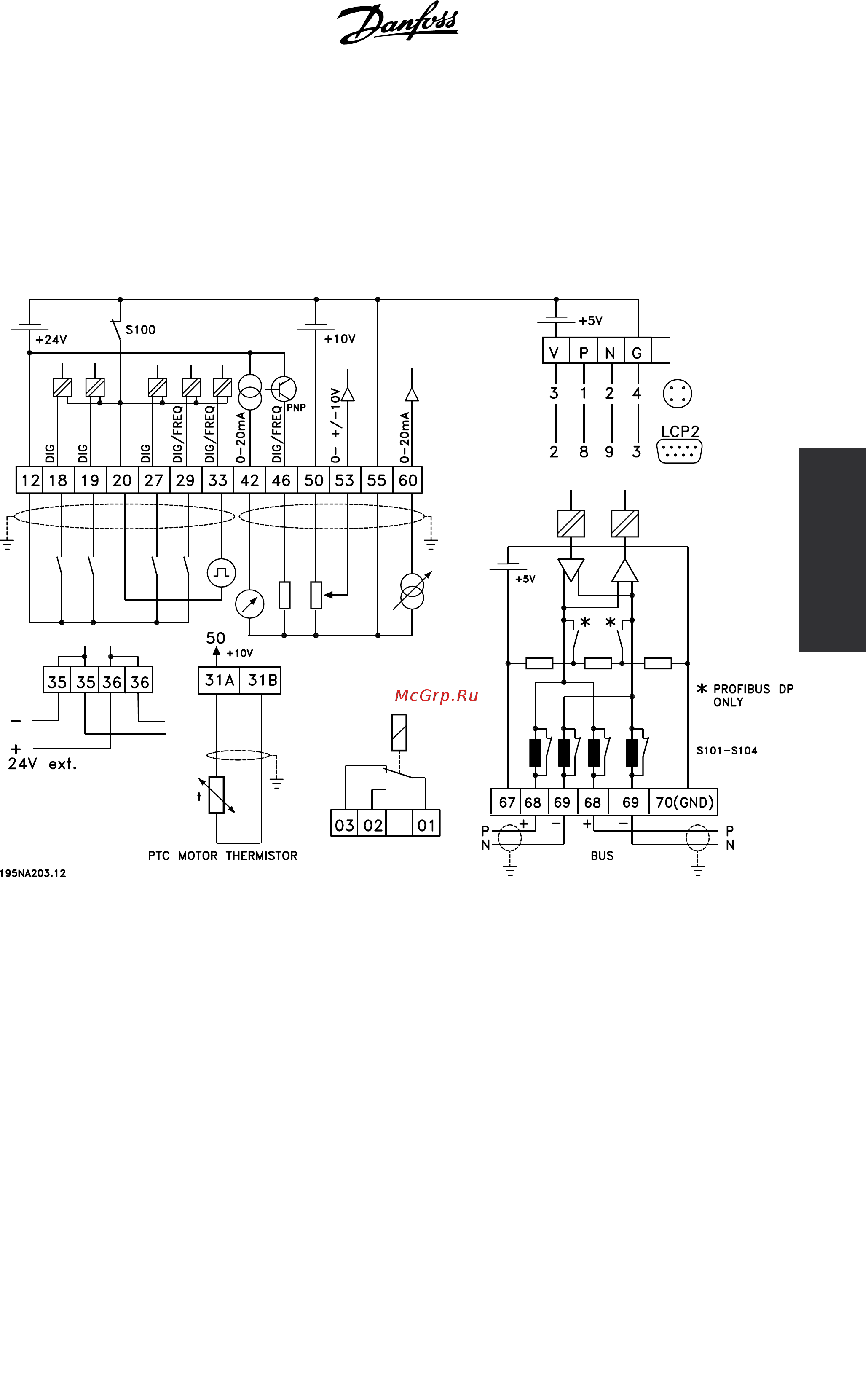

■ Электрический монтаж, кабели управления
Кабели управления должны быть
экранированными/армированными. Экран
должен быть подключен к шасси преобразователя
частоты с помощью зажима. Обычно экран
должен быть также подключен к шасси
управляющего блока (воспользуйтесь инструкцией
для соответствующего блока). При соединении
с помощью очень длинных кабелей управления
и аналоговых сигналов в редких случаях,
обусловленных особенностями монтажа, могут
возникать контуры заземления на частоте 50/60
Гц вследствие помех от силовых кабелей. Вэтом
случае может оказаться необходимым разорвать
экран и вк л ючить конденсатор емк остью 100 нФ
между экраном и монтажной панелью.
