VLT
®
FCD Series
Introduction to FCD
300
■ Принцип децентрализации
Привод с регулируемой скоростью FCD 300
предназначен для децентрализованного монтажа,
например в пищевой промышленности
и при производстве безалкогольных
напитков, в автомобилестроении и других
обрабатывающих отраслях.
Применение приводов FCD 300 позволяет
экономить средства за счет децентрализованного
размещения электронных блоков, благодаря
чему становятся ненужными прежние
центральные пульты, что сберегает средства,
пространство и трудозатраты на механический
и электрический монтаж.
Блок является универсальным благодаря
предусмотренным вариантам монтажа, атакже
возможности автономной установки и монтажа
на электродвигателе. Можно получить блок
уже смонтированным на редукторном двигателе
Danfoss Bauer (решение "3 водном"). Базовая
конструкция с электронной частью, подключаемой
с помощью разъемов, универсальная и
вместительная соединительная коробка - все
это у прощает техническое обслуживание и
замену электронных блоков без проведения
электромонтажных работ.
Привод FCD 300 представляет собой часть
семейства преобразователей частоты VLT и
поэтому его функциональные возможности и
методы программирования и эксплуатации
подобны таковым у других агрегатов
этого семейства.

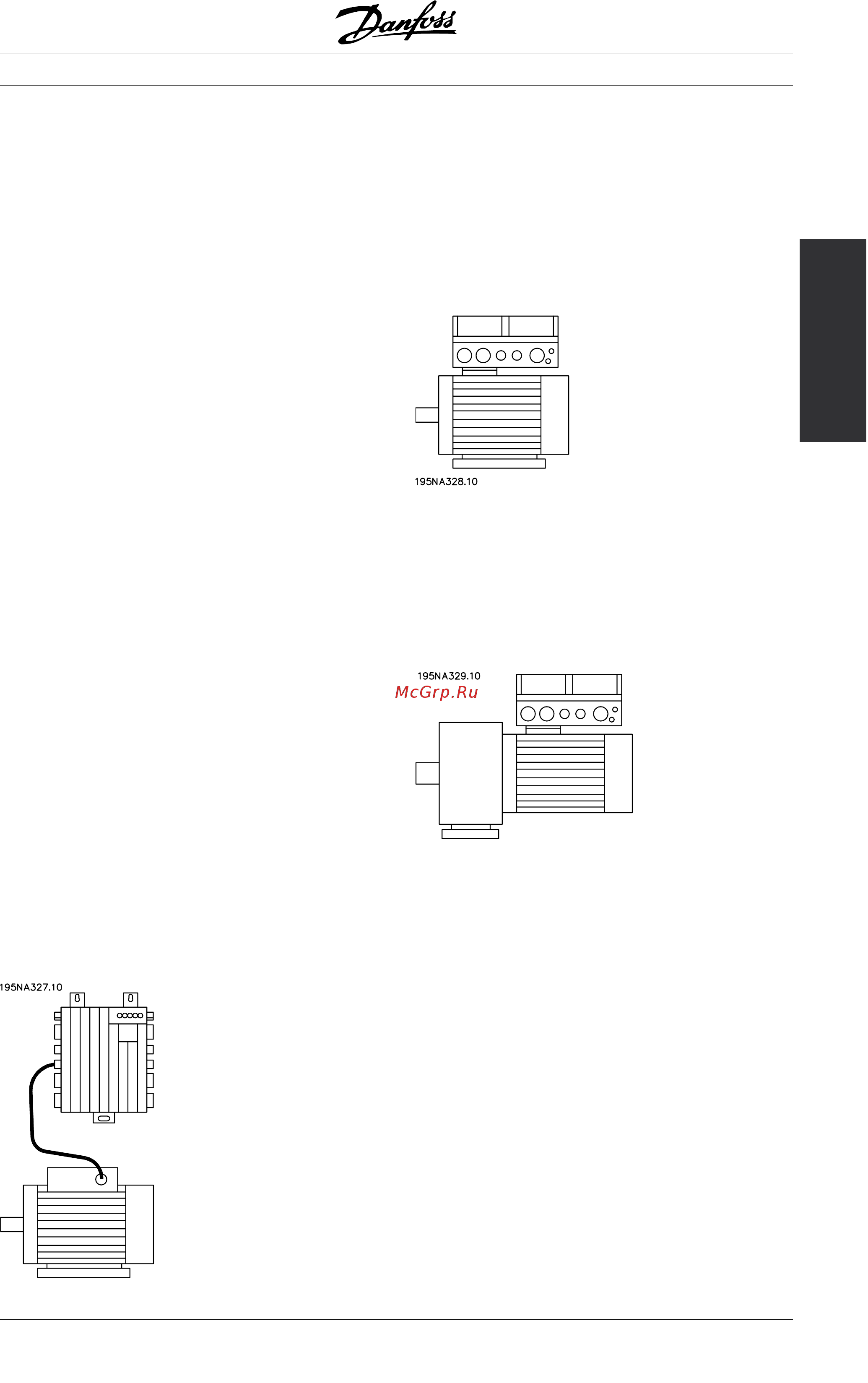

■ Многочисленные варианты монтажа
1. Ввидеотдельногоблока, монтируемого
вблизи электродвигателя ("настенный монтаж")
• Свободный выбор марки электродвигателя
• Удобная адаптация к имеющемуся двигателю
• Простота соединения с двигате лем
(короткий кабель)
• Уд обный доступ для диагностики и хорошая
ремонтопригодность
2. Монтаж непосредственно на
электродвигателе ("монтаж на двигателе")
• Свободный выбор марки электродвигателя
• Не требуется экранированный к абель
кдвигателю
3. Предварительный монтаж на ре дукторных
двигателях Danfoss Bauer
• Единая конструкция из двигателя и
электроники, получаемых от одного поставщика
• Одноблочная конструкция, простой монтаж
• Не требуется экранированный к абель
кдвигателю
• Однозначная ответственность за все
решение в целом
Поскольку электронные компоненты являются
общими - одна и та же функция клемм, под обная
работа, подобные компоненты и запасные
детали для всех приводов - можно свободно
комбинировать все три исполнения.
MG.04.B6.50 - VLT - зарегистрированный товарный знак компании Danfoss
5
