VLT
®
FCD Series
Installation

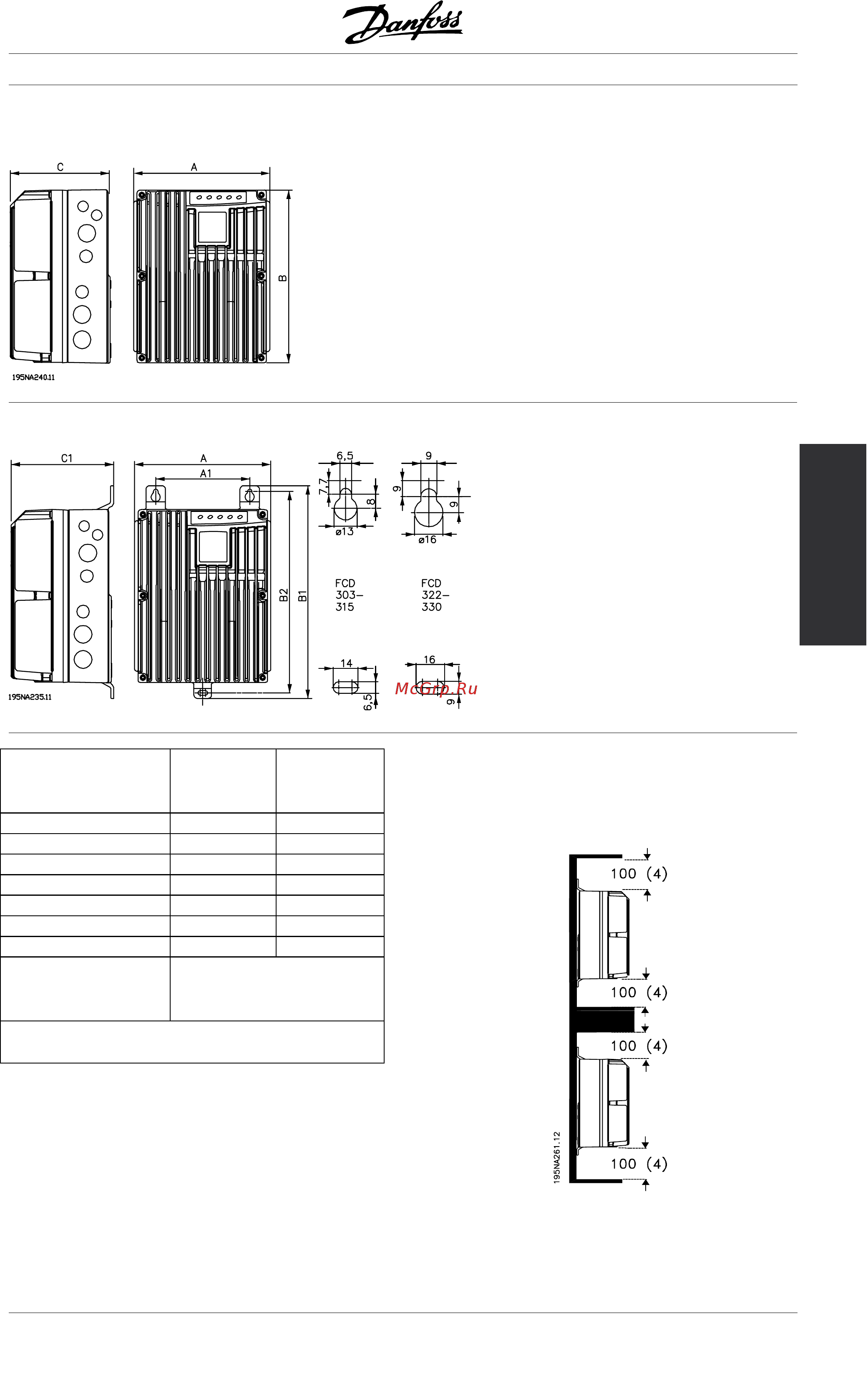

■ Геометрические размеры приводов FCD,
монтаж на электродвигателе
■ Геометрические размеры, автономный монтаж
Геометрические
размеры - в
миллиметрах
FCD 303-
315
FCD 322-
335
A 192 258
А1 133 170
B 244 300
B1 300 367
B2 284 346
C 142 151
C1 145 154
Размеры
кабельных
уплотнений
M16, M20, M25 x 1,5 мм
Пространство для к а
бельных вводов и ручки
сервисного выключателя 100-150 мм
■ Пространство для механического монтажа
Все блоки требуют расстояния не менее 100 мм
от других компонентов над и под корпусом.
MG.04.B6.50 - VLT - зарегистрированный товарный знак к омпании Danfoss
7
