VLT
®
FCD Series

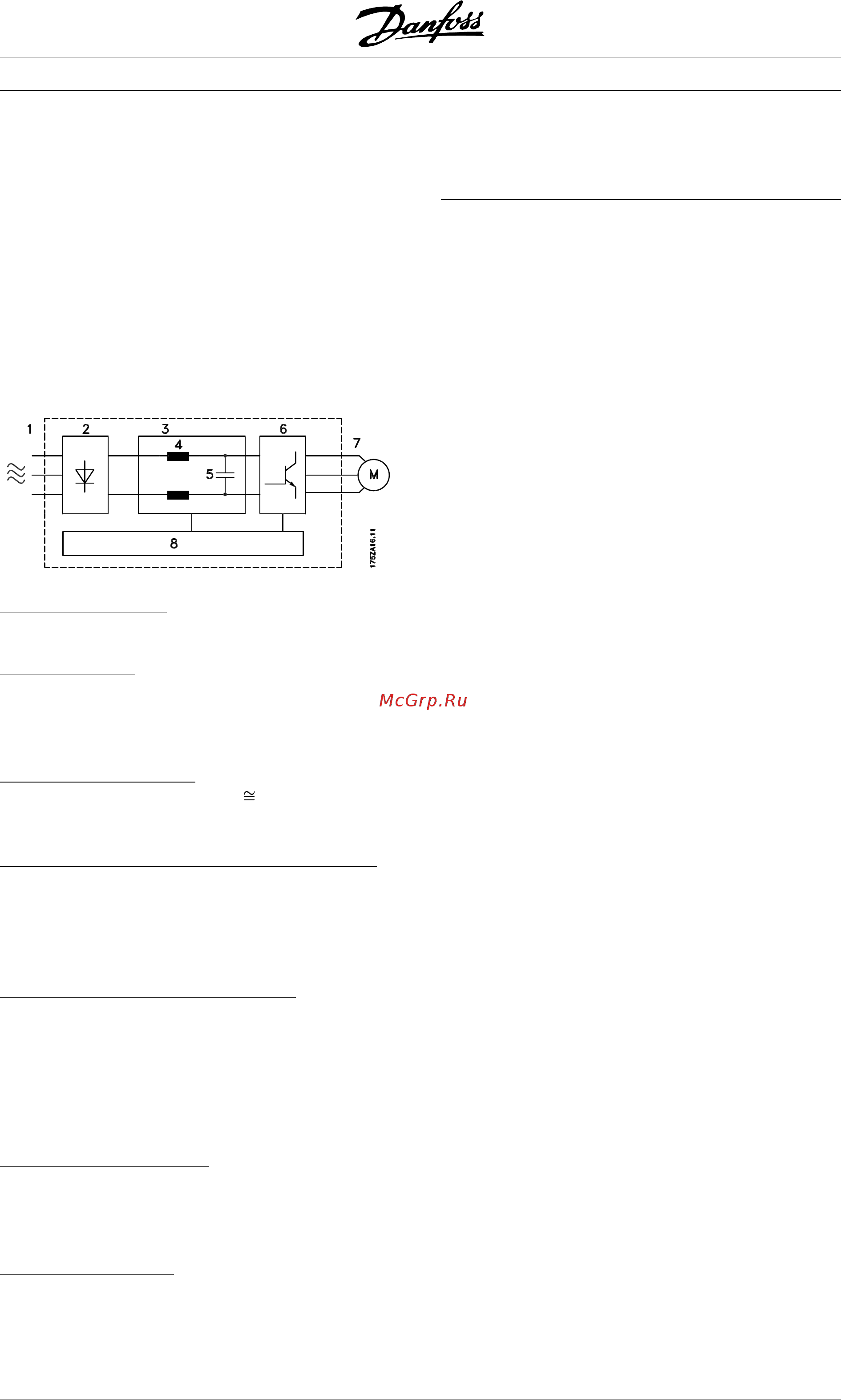

■ Принцип управления
Преобразователь частоты выпрямляет
напряжение переменного тока питающей сети,
преобразуя его в напряжение постоянного
тока, которое затем преобразуется в
напряжение переменного тока с регулируемой
амплитудой и частотой.
Таким образом, двигатель питается от источника с
изменяемыми напряжением и частотой, благодаря
чему обеспечивается плавное регулирование
скорости вращения стандартных трехфазных
двигателей переменного ток а.
1. Напряжение сети
3 x 380 - 480 В~, 50 / 60 Гц.
2
. Выпрямитель
Трехфазный выпрямительный мост, который
преобразует напряжение переменного тока
в напряжение постоянного тока.
3
. Промежуточная цепь
Напряжение постоянного тока √2xнапряжение
питающей сети [В].
4
. Катушки инду ктивности промежуточной цепи
Сглаживают ток промежуточной цепи и
ограничивают нагрузку на сеть и ее компоненты
(силовой трансформатор, кабели, пл авкие
предохранители и контакторы).
5
. Конде нсатор промежуточной цепи
Сглаживает напряжение промежуточной цепи.
6
. Инвертор
Преобразует напряжение постоянного то
ка в
изменяемое напряжение переменного тока
с регулируемой частотой.
7
. Напряжение двигателя
Изменяемое напряжение переменного т
ока,
зависящее от напряжения питания.
Регулируемая частота 0,2 - 132 / 1 - 1000 Гц.
8
. Плата управления
На этой плате находится компьютер,
управляющий инвертором и формирующий
последовательность импульсов, с помощью
которой напряжение постоянно
го тока
преобразуется в изменяемое напряжение
переменного ток а с регулируемой частотой.
MG.04.B6.50 - VLT - зарегистрированный товарный знак компании Danfoss
6
