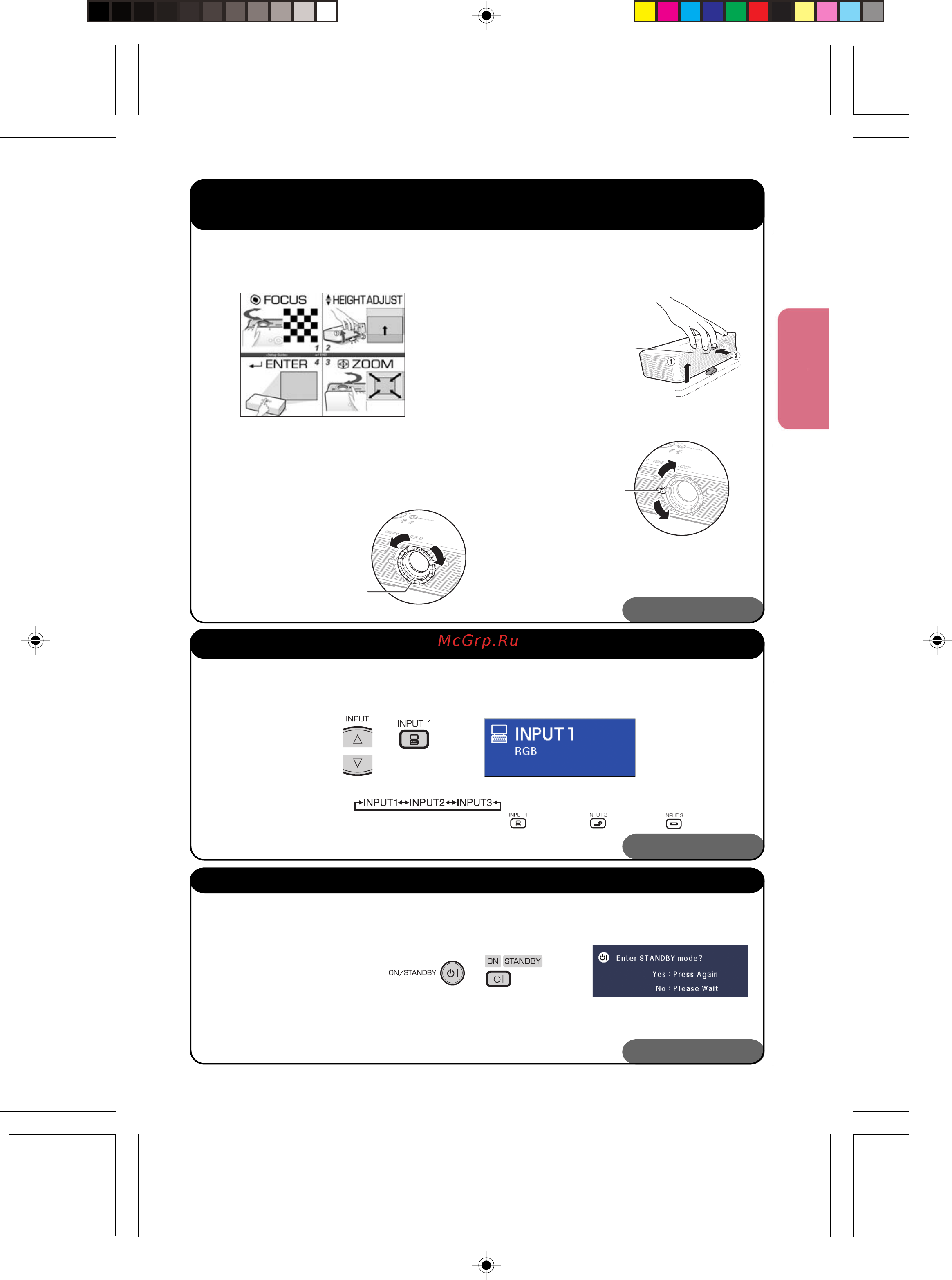

4. Настройте проецируемое изображение при помощи
Мастера установки
1
После включения проектора появится Мастер
установки (Setup Guide). (Если позиция «Setup
Guide» установлена на «On» («Вкл.») n стр. 45)
• Используйте экран Setup Guide для настройки
фокусного расстояния, угла проецирования и
масштаба изображения.
• Нажмите на кнопку ENTER (ВВОД) для завершения
работы с Мастером установки.
2 Фокусное расстояние
(см. стр. 27)
• Установите проецируемое
изображение на резкость
при помощи кольца
фокусировки.
Кольцо
фокусировки
3 Угол проецирования (см. стр. 28)
• Отрегулируйте угол проецирования изображения при
помощи кнопки HEIGHT ADJUST (РЕГУЛИРОВКА ПО
ВЫСОТЕ).
4 Установка масштаба изображения (см. стр. 28)
• Отрегулируйте размер изображения на экране при
помощи рычажка установки
масштаба.
5 После настройки фокуса, высоты и размера
изображения на экране нажмите на кнопку ENTER
(ВВОД) для завершения работы с Мастером
установки.
Кнопка HEIGHT ADJUST
(РЕГУЛИРОВКА ПО ВЫСОТЕ)
Рычажок установки
масштаба
увеличение
уменьшение
Выберите «INPUT 1» («ВХОД 1») при помощи кнопки INPUT на корпусе проектора или
кнопки C INPUT 1 на пульте ДУ.
5. Выберите режим ВХОДА (INPUT)
На корпусе проектора На пульте ДУ Экранный дисплей (RGB)
• При нажатии на кнопку INPUT на проекторе режим входа будет переключаться в
следующем порядке:
• При работе с пультом ДУ нажимайте на кнопки INPUT 1/ INPUT 2/ INPUT 3
для переключения режима ВХОДА.
➡ ➡
➡ ➡
➡ Стр. 27
➡ ➡
➡ ➡
➡ Стр. 29
6. Выключите питание аппарата
Нажмите на кнопку ON/STANDBY (ВКЛ./РЕЖИМ ОЖИДАНИЯ), а затем нажмите на нее
повторно после появления подтверждающего сообщения для того, чтобы переключить
проектор в режим ожидания.
На корпусе проектора
На пульте ДУ
Экранный дисплей
• При работающем вентиляторе кнопки регулировки будут
мигать (Если позиция «Guide LEDs» («Индикаторы Мастера»)
была установлена на «On» («Активизировать») ➛ стр. 48).
• После остановки вентилятора извлеките шнур питания из
сетевой розетки.
➡ ➡
➡ ➡
