56

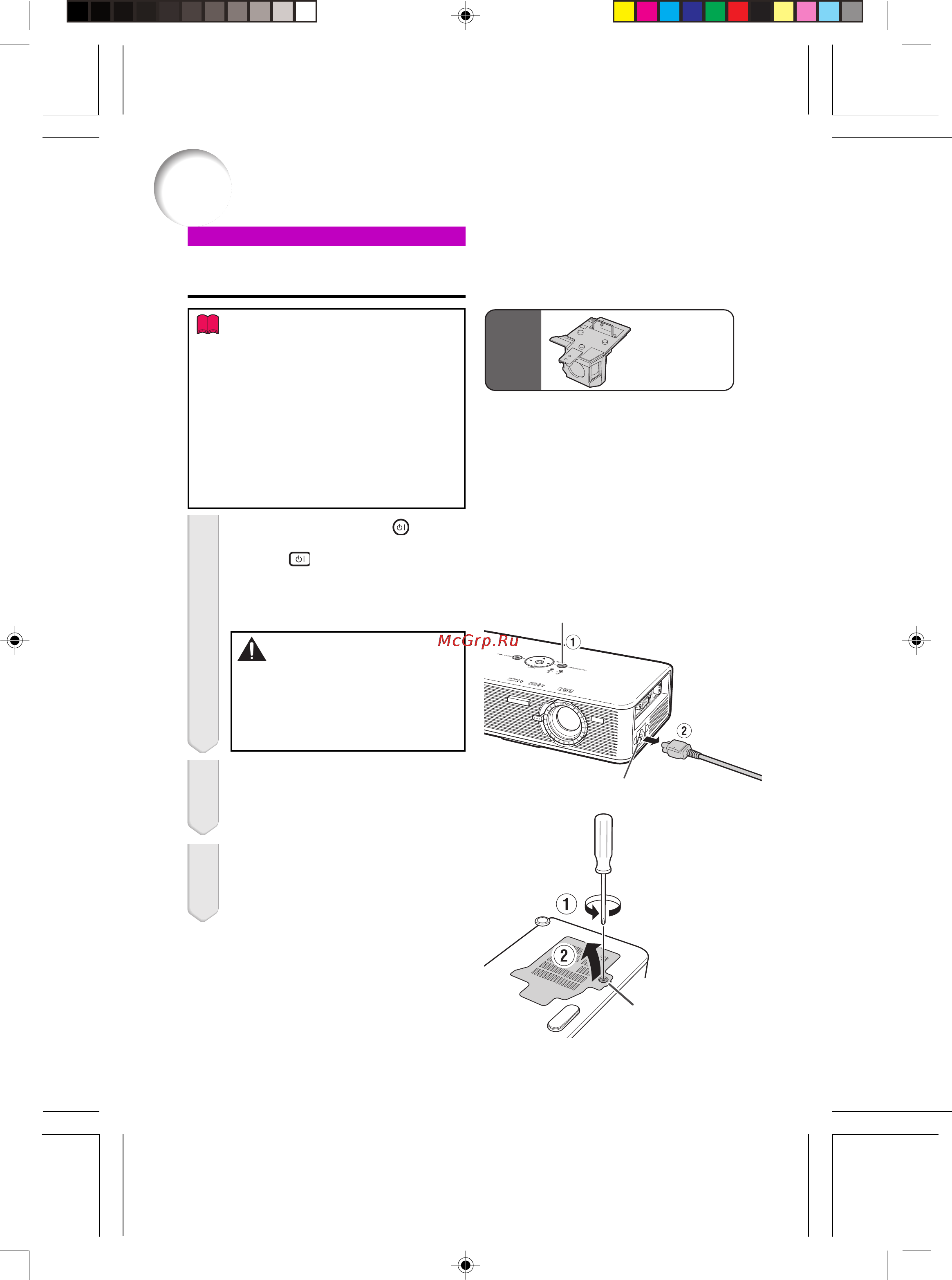

Информация о лампе (продолжение)
Извлечение и установка
узла лампы
Информация
• При извлечении узла лампы обязательно
используйте ручку узла. Не прикасайтесь к
поверхности колбы или к внутренним
поверхностям проектора.
• Для того, чтобы избежать негативных
последствий для Вашего здоровья и
повреждения лампы, внимательно
следуйте приведенным ниже описаниям
операции.
• Не откручивайте винты, за исключением
крепежных винтов крышки узла лампы и
самого узла.
Нажатием на кнопку ON/
STANDBY проектора или на
кнопку
ON/STANDBY
пульта ДУ переключите
проектор в режим ожидания.
• Подождите до полной остановки
охлаждающего вентилятора.
Осторожно!
• Не извлекайте узел лампы сразу
после работы проектора. Лампа и
детали ее узла могут нагреваться
до высокой температуры и вызовут
ожог кожи и иные негативные
последствия для здоровья.
Отключите шнур питания.
• Отключите шнур питания от сетевой
розетки.
• Подождите до полного охлаждения
лампы (приблизительно 1 час).
Снимите крышку узла лампы.
• Переверните проектор. Открутите
сервисный винт (➀), удерживающий
крышку узла. Снимите крышку узла
лампы (➁).
1
2
3
Опция
Узел лампы
ANQXR1LP
Кнопка ON/STANDBY
(ВКЛ./РЕЖИМ ОЖИДАНИЯ)
Сервисный винт
(для крепления
крышки узла
лампы)
Разъем для шнура питания
