Sharp XR-1X [55/68] Предупреждающие индикаторы
![Sharp XR-1X [55/68] Предупреждающие индикаторы](/views2/1056100/page55/bg37.png)
Введение
Быстрый старт
Настройка Подключения
Основные
операции
Полезные
возможности
Приложение
53

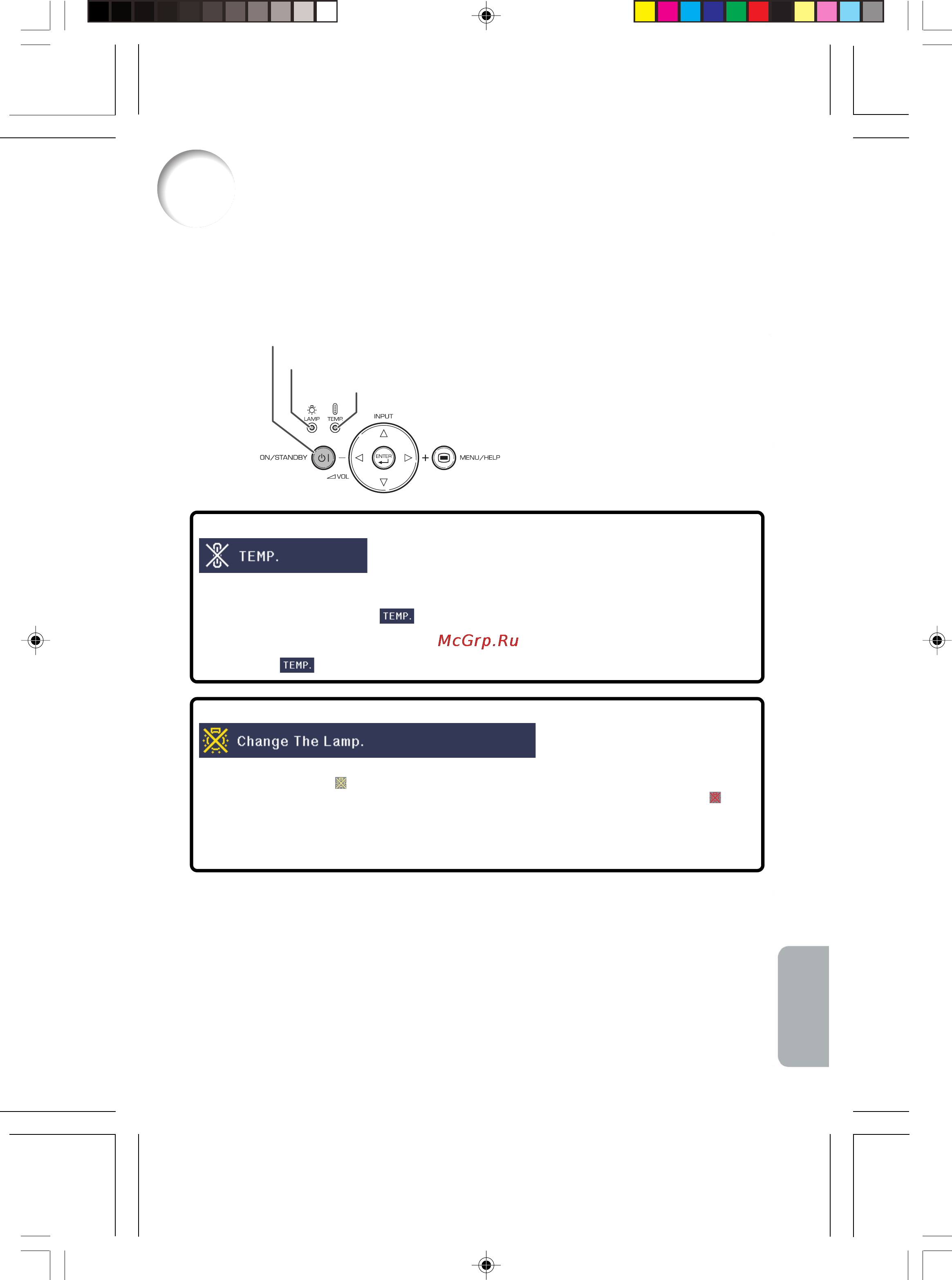

Предупреждающие индикаторы
■ Предупреждающие индикаторы (на кнопке ON/STANDBY (ВКЛ./РЕЖИМ ОЖИДАНИЯ),
индикатор лампы и индикатор повышения температуры) на корпусе проектора
указывают на возникновение какихQлибо проблем внутри корпуса проектора.
■ При возникновении проблемы или индикатор повышения температуры или индикатор
лампы загорятся красным светом, после чего проектор переключится в режим
ожидания. После этого переключения выполните операции, приведенные ниже.
Индикатор повышения температуры
Если температура внутри корпуса проектора повышается в результате блокировки
вентиляционных отверстий или неверной установки, в левом нижнем углу изображения на
экране загорится индикатор « ». При дальнейшем повышении температуры лампа
погаснет, индикатор повышения температуры начнет мигать, активизируется охлаждающий
вентилятор, а затем проектор переключится в режим ожидания. После появления
индикатора « » обязательно выполните действия, описанные на стр. 54.
Индикатор лампы
■ Если остаток времени эксплуатации лампы составляет 5% или меньше, на экране
появится индикатор (желтого цвета) и предупреждение «Change The Lamp» («Замените
лампу»). При достижении этим показателем значения 0%, индикатор изменится на
(красного цвета), лампа автоматически погаснет, после чего проектор переключится в
режим ожидания. В это время индикатор лампы загорится красным светом.
■ Если Вы попытаетесь включить проектор без замены лампы, то после четвертой
попытки проектор не будет включаться.
Индикатор лампы
Кнопка ON/STANDBY (ВКЛ./РЕЖИМ ОЖИДАНИЯ)
Индикатор повышения температуры
