30

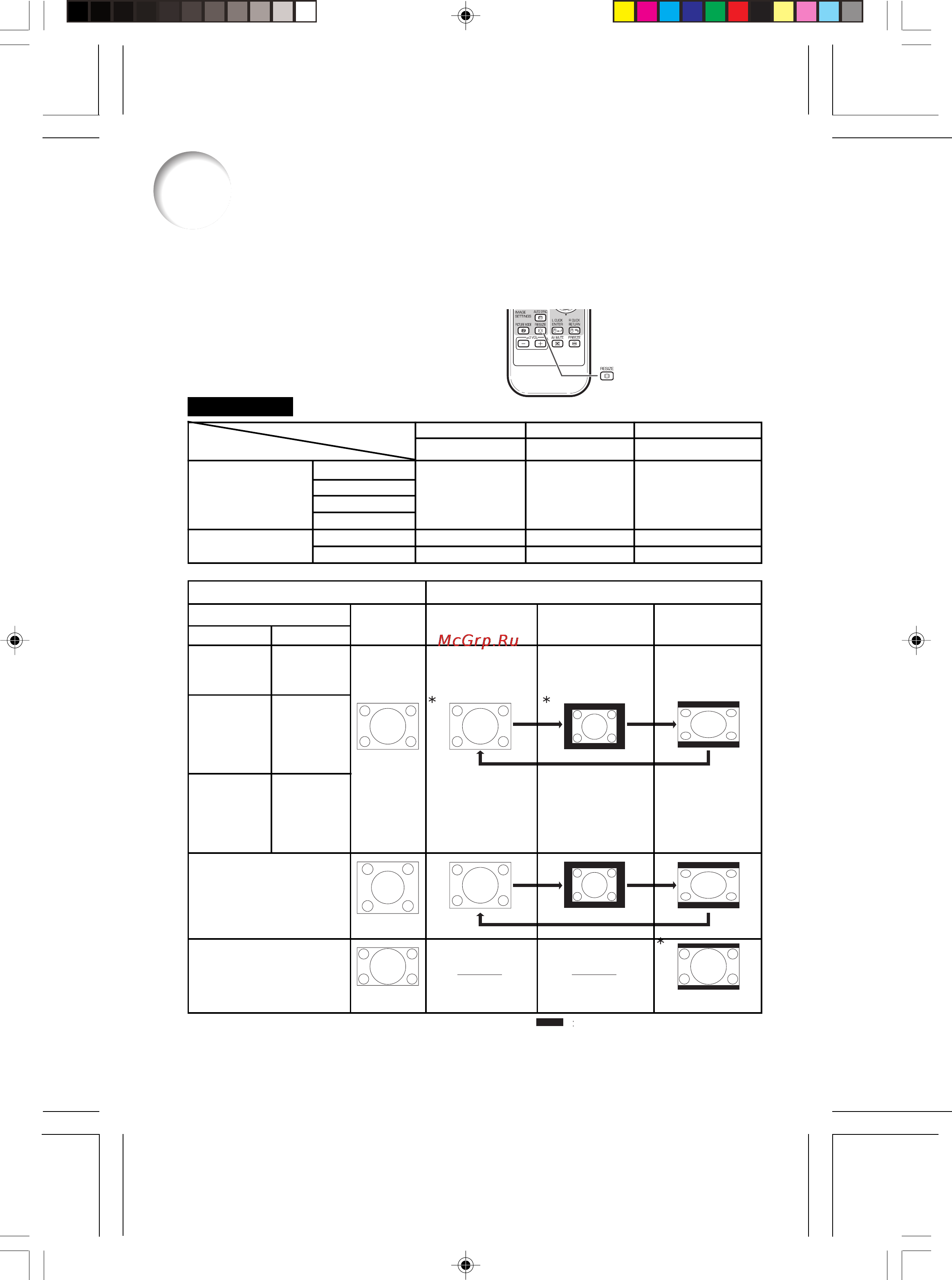

Проецирование изображения (продолжение)
Изменение формата экрана
Эта функция позволяет модифицировать или приспособить выходной формат экрана к
изображению на входе. В зависимости от входного сигнала может быть выбран режим
изображения «NORMAL» («СТАНДАРТ»), «BORDER» («РАМКА») или «STRETCH»
(«СЖАТИЕ»).
Нажмите на кнопку RESIZE
(ИЗМЕНЕНИЕ ФОРМАТА).
• Об установке экранного меню см. стр. 43.
Компьютер
Кнопка RESIZE
Формат экрана 4:3
Другие форматы экрана
SVGA (800 х 600)
XGA (1024 х 768)
SXGA (1280 х 960)
SXGA L (1400 х 1050)
SXGA (1280 х 1024)
1280 х 720
NORMAL
XRQ1X
1024 х 768
1024 х 768
Q
XRQ1S
800 х 600
800 х 600
Q
BORDER
XRQ1X
768 х 576
768 х 576
Q
XRQ1S
600 х 450
600 х 450
Q
STRETCH
XRQ1X
1024 х 576
1024 х 576
1024 х 576
XRQ1S
800 х 450
800 х 450
800 х 450
* Режим проецирования изображения в формате
оригинала без потери части картинки.
: Обрезаемые участки, на которых
изображение не проецируется.
Сигнал на входе Выходное изображение на экране
Компьютер
XRQ1X
Разрешение
ниже XGA
XGA
Разрешение
выше XGA
XRQ1S
Разрешение
ниже SVGA
SVGA
Разрешение
выше SVGA
SXGA
(1280 х 1024)
1280 х 720
Тип
изображения
Соотношение
сторон 4:3
Соотношение
сторон 5:4
NORMAL
Соотношение
сторон 16:9
STRETCHBORDER
