Подключение периферийных устройств

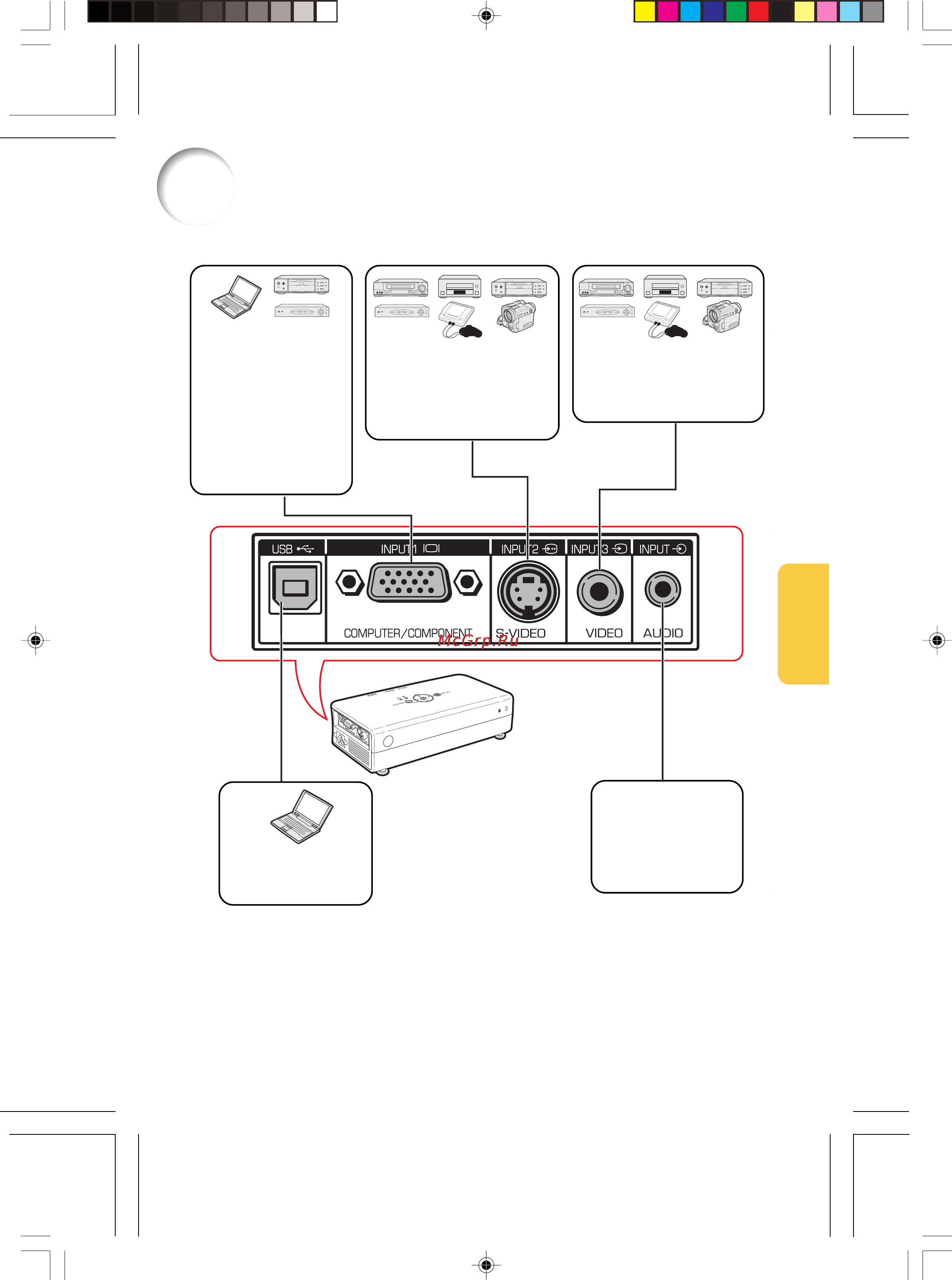

Входные разъемы и основные подключаемые устройства
Разъем INPUT 1 (ВХОД 1)
■ Подключение компьютера
(см. стр. 23).
■ Подключение видео>
оборудования с
компонентным выходом
(DVD проигрыватель, DTV
декодер, пишущий DVD
проигрыватель с жестким
диском и т.п.)
(см. стр. 24).
Разъем INPUT 2 (ВХОД 2)
Подключение видеооборудования с
выходом S>video (видеомагнитофон,
DVD проигрыватель и т.п.)
(см. стр. 24).
Разъем INPUT 3 (ВХОД 3)
Подключение видеооборудования,
не имеющего выхода S>video
(см. стр. 25).
Разъем AUDIO INPUT
(АУДИОВХОД)
Подключение аудиокабеля
(совместный аудиовход для
входов INPUT 1, 2 и 3)
(см. стр. 23, 24 и 25).
Разъем USB
Подключение компьютера
(см. стр. 33).
