12
3.2 ГИДРАВЛИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
3.2.1 ВОДОГРЕЙНАЯ ТЕПЛОВАЯ УСТАНОВКА С ЗАКРЫТЫМ РАСШИРИТЕЛЬНЫМ БАКОМ –
Мощность топки ≤ 300.000 ккал/ч - давление 5 бар (Рис. 1)
3.2.2 ВОДОГРЕЙНАЯ ТЕПЛОВАЯ УСТАНОВКА С ЗАКРЫТЫМ РАСШИРИТЕЛЬНЫМ БАКОМ –
Мощность топки > 300.000 ккал/ч - давление 5 бар (Рис. 2)
Гидравлическое давление после редукционного клапана на трубопроводе подачи не должно
превышать рабочего давления, указанного на табличке детали (котел, бойлер и т.д.).
− Поскольку во время работы котла давление воды, находящейся внутри, увеличивается,
необходимо следить, чтобы его значение не превышало максимального гидравлического
давления, указанного на табличке детали (5 бар).
− Необходимо убедиться, что слив предохранительных клапанов и возможного бойлера подсоединен к
сливной воронке с целью избежания затопления помещения во время работы клапанов.
− Необходимо убедиться, что гидравлические и отопительные трубопроводы не используются в
качестве заземления для электрических подключений, в противном случае может быть причинен
ущерб котлу, бойлеру и радиаторам.
− После заполнения оборудования следует закрыть кран питания и оставить его в данном
положении. Возможные утечки в установке будут показаны при помощи манометра,
сигнализирующего падение давления в системе.

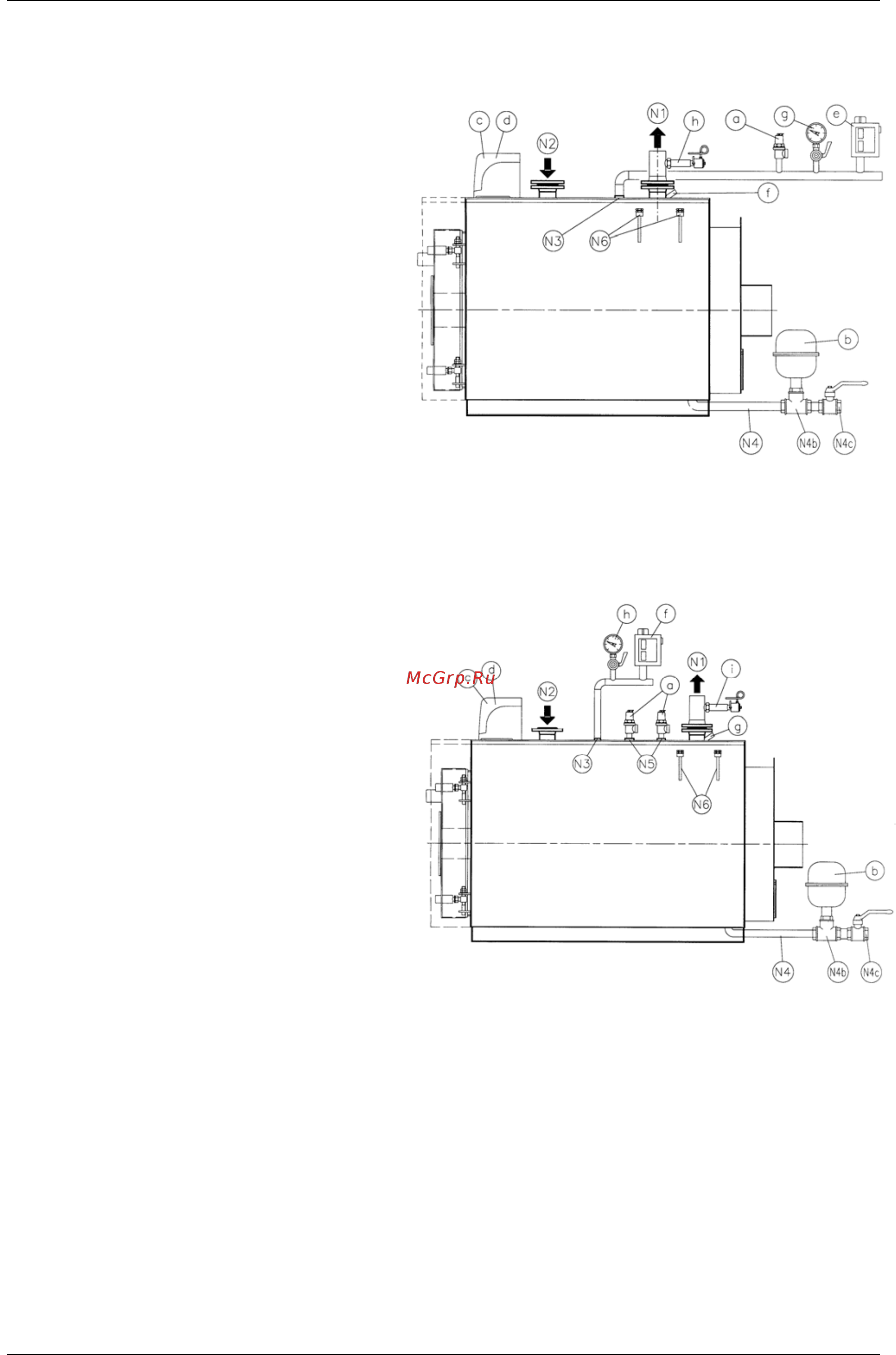

Котел должен иметь:
a - Предохранительный клапан
b - Расширительный бак (соединенный с трубой
диаметром ≥ 18 мм)
c - Регулирующие термостаты
d - Предохранительный термостат
e - Блокировочное реле давления
f - Зумпф для контрольного термометра
g - Манометр с фланцем для контрольного
манометра
h - Тепло-дренажный клапан или клапан
перекрывания топлива.
N1 - Подача
N2 - Обратка
N3 - Соединение для приборов
N4 - Нижнее соединение:
N4b соединение расширительного бака
N4c
забор/слив
N6 - Зумпфы для колб (термометр, регулирующий
термостат, предохранительный термостат,
термостат запуска насоса).
Котел должен иметь:
a - 1
предохранительный клапан
2 предохранительных клапана если P > 500.000
ккал/ч
b - Расширительный бак
c -
Регулирующие термостаты
d -
1° предохранительный термостат
f - Блокирующее реле давления
g - Зумпф для контрольного термометра
(I.S.P.E.S.L.)
h - Манометр с фланцем для контрольного
манометра (I.S.P.E.S.L.)
i - Тепло-дренажный клапан или клапан
перекрывания топлива.
N1 - Подача
N2 - Обратка
N3 - Соединение для приборов
N4 - Нижнее соединение:
N4b соединение расширительного бака
N4c
забор/слив
N5 - Соединение предохранительных клапанов
N6 - Зумпфы для колб (термометр, регулирующий
термостат, предохранительный термостат,
термостат запуска насоса).
Рис. 1
Рис. 2
