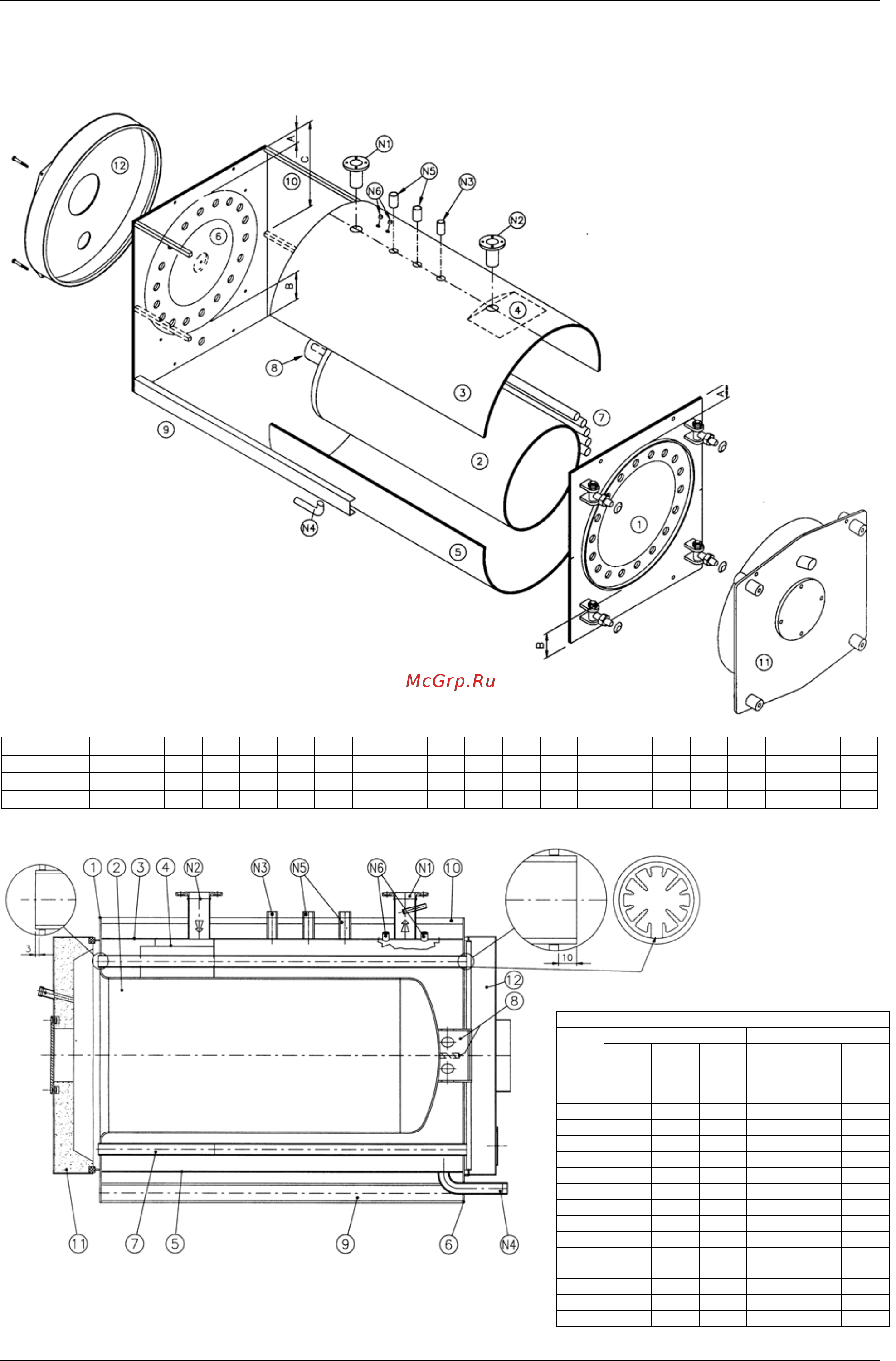

МОНТАЖ
18
МОД 7 8 9 10 12 15 20 25 30 35 40 50 62 75 85 95 100 120 130 140 160 180
A
100 100 100 100 100 100 100 100 100 100 85 85 85 85 85 85 85 85 85 85 85 85
B
100 100 100 100 100 100 100 100 100 100 95 125 125 125 125 125 125 125 125 215 215 215
C
- - - - - - - - - - - 550 550 605 605 605 680 680 680 - - -
Описание
1. Передняя трубная пластина
2. Топка
3. Верхняя обечайка
4. Отсекатель потока
5. Нижняя обечайка
6. Задняя трубная пластина
7. Дымогарные трубы
8. Анк.болт или патрубок
9. Лонжероны
10. Трубы квадратного сечения
11. Дверца
12. Дымоход
N1 Подача
N2 Обратка
N3 Соединение для приборов
N4 Нижнее соединение
N5 Соединение для предохр.
клапанов и расш.бака
N6 Зумпфы для колб
РАЗМЕР И ВЕС КРУПНЫХ ДЕТАЛЕЙ
Топка Дверца
МОД.
Ø
мм
длин
а
мм
вес
кг
шири
на
мм
высо
та
мм
вес
кг
25
450 1240 67 750 680 65
30
500 1240 73 850 778 90
35
500 1490 88 850 778 90
40
545 1490 115 890 807 110
50
645 1500 145 1100 984 180
62
645 1790 172 1100 984 180
75
690 1800 227 1240 1130 210
85
690 1800 227 1240 1130 210
95
690 2050 257 1240 1130 210
100
790 2065 316 1390 1270 235
120
790 2065 316 1390 1270 235
130
790 2065 316 1390 1270 235
140
845 2378 390 1470 1367 435
160
845 2378 390 1470 1367 435
180
845 2588 425 1470 1367 435
Рис. 6
Рис. 7
