ЗАПУСК
23
5 ЗАПУСК
ВАЖНО: Перед пуском котла вставить турболизаторы в дымогарные трубы так, чтобы
расстояние между турболизаторами и передней трубной пластиной было не менее 100 мм.
5.1. ПРЕДВАРИТЕЛЬНАЯ ПРОВЕРКА
Перед пуском котла необходимо проверить, чтобы:
- Данные на табличке соответствовали данным электрической, питательной гидравлической и
питательной топливной сетей;
- Рабочее поле горелки совпадало с рабочим полем котла;
- В котельной находились инструкции как для котла, так и для горелки;
- Дымоход работал правильно;
- имеющееся в наличии вентиляционное отверстие было хорошо рассчитано и свободно от
препятствий;
- Дверца, дымоход и плита горелки были закрыты, чтобы обеспечить герметичность газов в
любой точке котельной;
- Оборудование было полностью заполнено водой и не было возможных воздушных пробок;
- имелась защита от замерзания;
- Циркуляционные насосы функционировали правильно;
- Расширительный бак и предохранительный/ые клапан/ы были правильно подсоединены (без
отсекания) и функционировали.
- Электрические соединения и термостаты функционировали.
5.2. ОБРАБОТКА ВОДЫ
Самые общие явления, которые проверяются в тепловых устройствах:
- Накипь извести
Накипь извести препятствует теплообмену между горючим газом и водой, приводя к увеличению
температуры деталей сверх нормы, подверженных к воспламенению и поэтому к значительному
снижению продолжительности работы котла.
Известь концентрируется там, где высока температура стен и на конструктивном уровне лучшей
защитой является уничтожение подобных областей перегрева.
Накипь создаёт изолирующий слой, который снижает теплообмен в котле, тем самым снижая его
эффективность. Это означает, что значительная часть тепла, полученного от горения, не
полностью переходит в воду оборудования, но пропадает через дымоход.

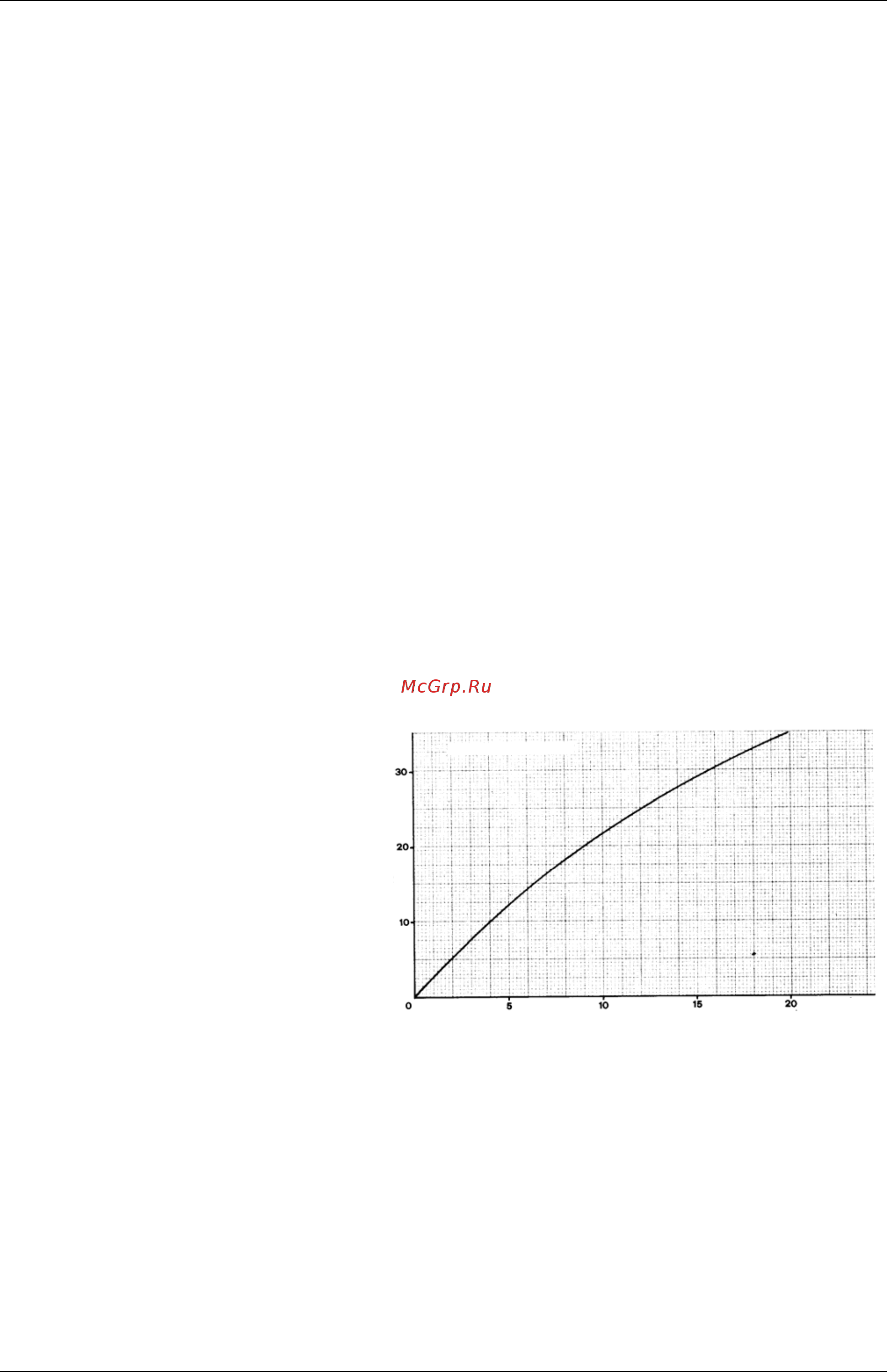

Диаграмма извести
Описание
% % неиспользованное топливо
мм мм известь
-
Коррозия со стороны воды
Коррозия металлических поверхностей
котла со стороны воды вызвана её
проходимостью через железный
раствор, то есть через его ионы (Fe+).
В этом процессе очень важно наличие
растворённых газов, а в частности
кислорода и углекислого газа. Часто встречаются коррозийные явления с мягкой водой и/или
деминерализованной, которая по своей природе является самым агрессивным веществом в отношении
железа (кислотная вода с Ph<7): в этих случаях, если это является защитным средством от явлений накипи,
но не в той же степени как в отношении коррозии, необходимо обусловить саму воду средствами,
тормозящими коррозийные процессы
.
5.3. ЗАПОЛНЕНИЕ УСТАНОВКИ ВОДОЙ
Вода должна поступать в систему отопления как можно медленней и в количестве пропорционально мощности
по вытяжке воздуха частей котла, задействованных при его заполнении. Время варьирует в зависимости от
величины оборудования, но в любом случае не менее 2 или 3 часов. В случае оборудования с закрытым
расширительным баком необходимо запускать воду до тех пор, пока стрелка манометра не достигнет отметки
статистического давления, предусмотренного для бака. Затем можно приступать к первому согреву воды до
максимальной температуры, допустимой оборудованию, но в любом случае не более 90°C. В течение этой
операции воздух, находящийся в воде, выйдет через автоматические или ручные воздушные клапаны,
предусмотренные в оборудовании. По окончанию выброса воздуха, вернуть давление до заранее
установленного значения и закрыть ручной и/или автоматический кран подачи
.
%
мм
